4 Tubagem de refrigerante

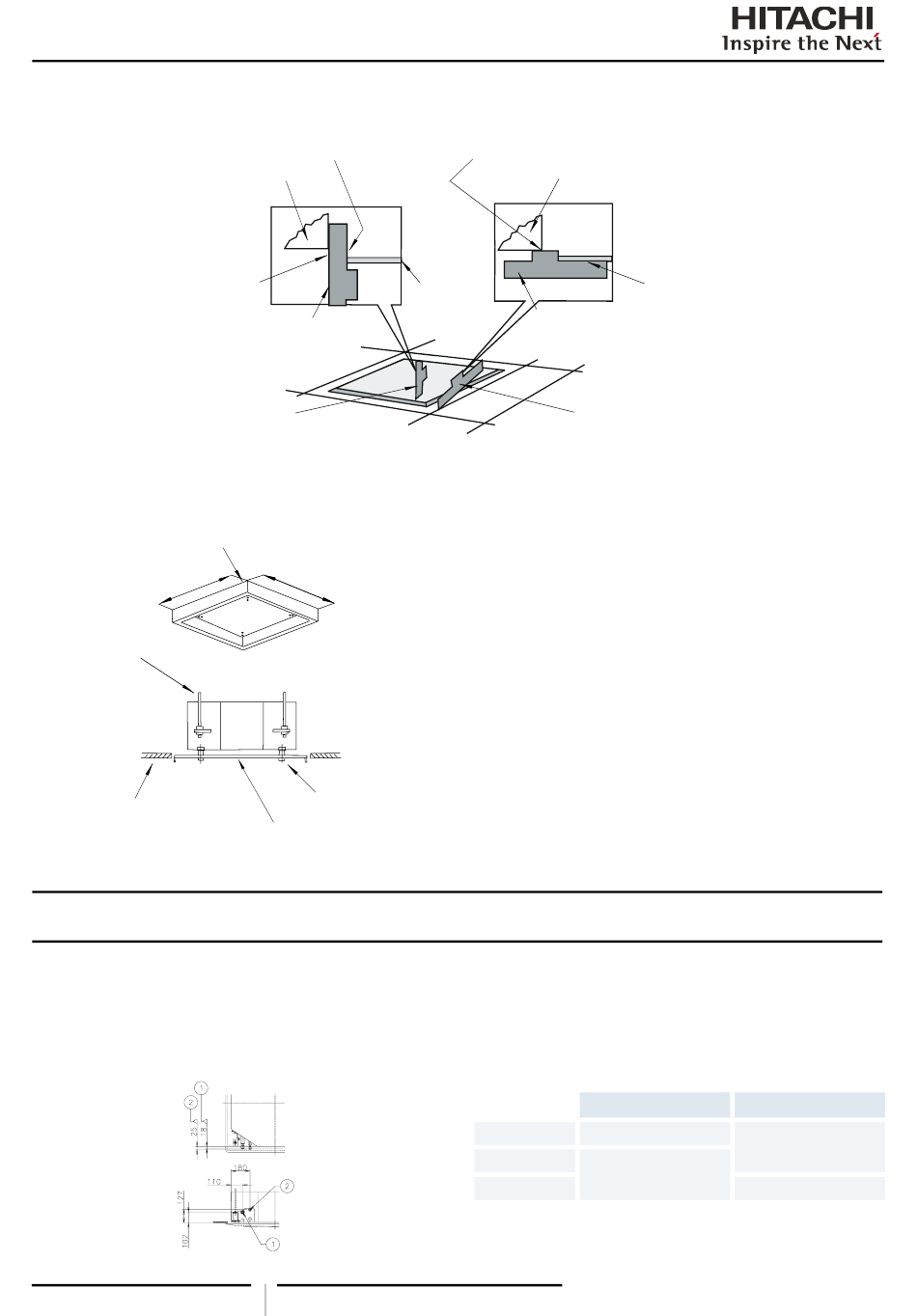

Para o tecto já terminado com painéis.
Encoste este lado da escala
ao lado exterior da unidade
Verifique a dimensão da
abertura em cada lado da
unidade
Tecto ainda não terminado com painéis.
Papel com padrão para
instalação
Dimensão para abertura
Cavilha de suspensão
Superfície do tecto
4 TUBAGEM DE REfRIGERANTE
4.1 LIGAÇÃO DA TUBAGEM
4.1.1 Posição da tubagem
A posição das ligações da tubagem é a seguinte, e está disponível em
todos os sentidos: superior, esquerda ou direita.
All manuals and user guides at all-guides.com
Encoste este lado da escala ao lado
interior da abertura no tecto
Unidade interior
Escala de verificação
Dimensão para abertura
Unidade
Parafuso (m6)
Cartão com padrão para
instalação
6
PmmL0231A rev. 0 - 02/2011
Encoste este lado da escala ao lado
inferior da unidade
Unidade interior
Ceiling panel
Escala de verificação
Verifique a altura do tecto em
cada canto da unidade
-
Aperte as porcas dos suportes de suspensão depois de terminar
o ajuste. Aplique tinta de SELAGEm nas cavilhas e nas porcas
a fim impedir que afrouxem. No caso contrário, poderão ocorrer
ruídos ou sons anormais e o aperto de fixação da unidade interior
pode afrouxar.
4.1.2 Dimensões da ligação da tubagem
Dimensão da tubagem
rCI-1.0/1.5
rCI-2.0
rCI-2.5-6.0
Encoste este lado da escala
ao painel do tecto
Tubagem de gás
Tubagem de líquido
Ø 12.70 (1/2)
Ø 15.88 (5/8)
mm (in)
Ø 6.35 (5/8)
Ø 9.53 (3/8)
