5
Servicewerkzaamheden aan de branderautomaat LMO uitvoeren
5.2
Branderautomaat bedienen
De resettoets is het bedieningselement voor zowel de
ontgrendeling als de activering / deactivering van de
diagnose. De meerkleurige LED (geel, groen, rood)
geeft telkens de actuele operationele toestanden aan.
Operationele toestand
Olievoorverwarmer verwarmt, wachttijd
Voorverluchting, ontsteking aan
Werking, vlamsignaal in orde
Werking, vlamsignaal zwak
Wachttijd voor storing
Storing, alarm (zie pagina 17)
Secundair licht bij branderstart
Te lage spanning
Storingscode-uitvoer (zie tab. 10, pagina 17)
Interface-diagnose (zie tab. 10, pagina 17)

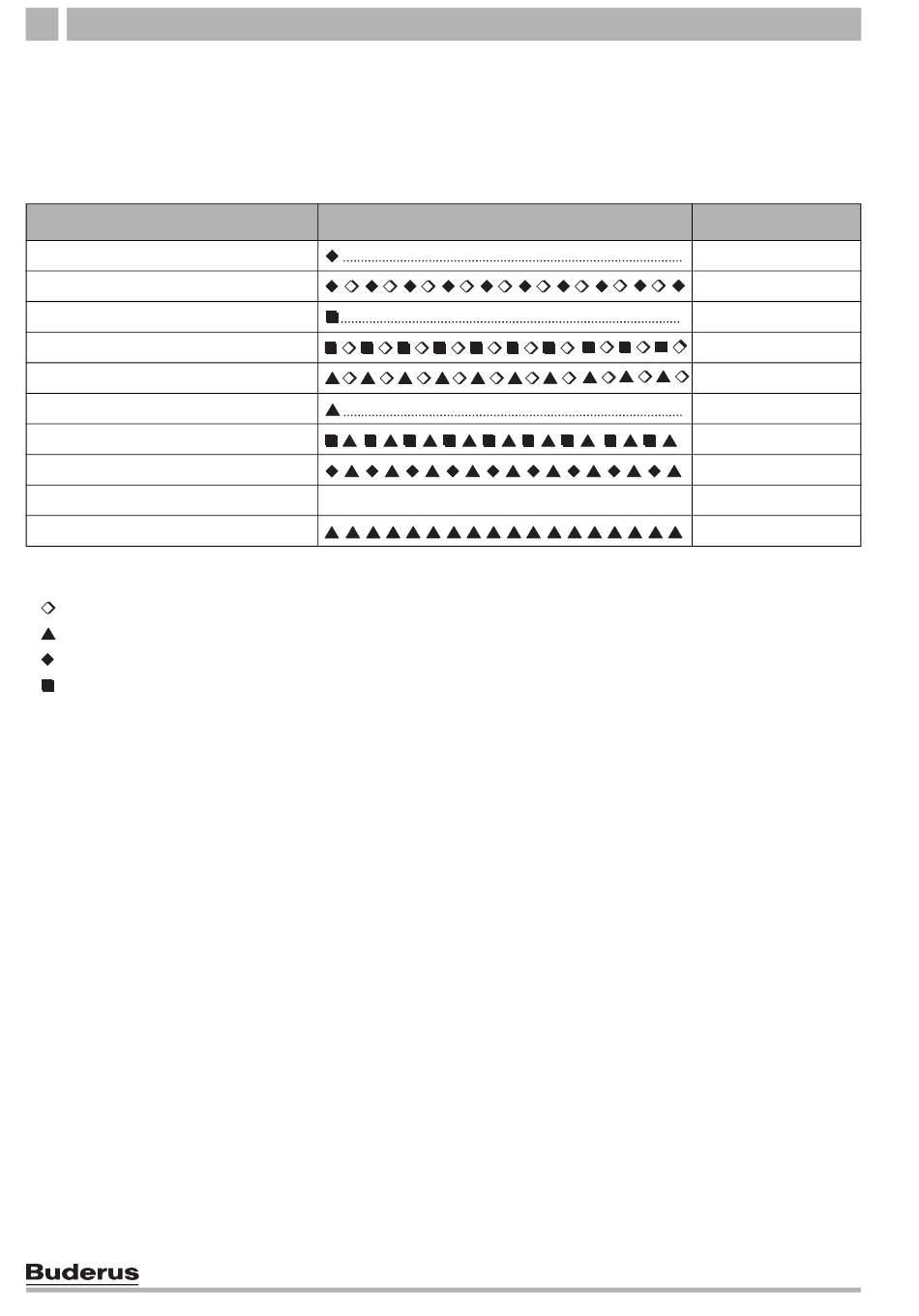

Tab. 9
Aanduiding van de operationele toestand van de brander via de meerkleurige LED
... = permanent
= uit
= rood
= geel
= groen
16
Inbedrijfstellings- en onderhoudsvoorschrift Blauwevlambrander Logatop BE-A K • Uitgave 01/2006
Kleurcode
De LED knippert 2 – 10 ×
Wijzigingen op basis van technische verbeteringen voorbehouden!
Kleur
geel
geel-uit
groen
groen-uit
rood-uit
rood
groen-rood
geel-rood
rood-uit
rood knipperlicht
