Brander inspecteren en onderhouden

8.7.4 Sproeier vervangen

AANWIJZING VOOR DE GEBRUIKER
We raden u aan om bij het onderhoud de
sproeier te vervangen.
U kunt het correcte type sproeier in de
technische gegevens (zie hoofdstuk 4
"Technische gegevens en
leveringsomvang", pagina 8) vinden.
Draai de sproeier (afb. 48, pos. 1) met twee sleutels
SW 16 en SW 19 los.
AANWIJZING VOOR DE GEBRUIKER
Wanneer u vaststelt, dat de afsluitklep
defect is, moet u deze vervangen
(zie hoofdstuk 8.7.5 "Afsluitklep in de
olievoorverwarmer controleren,
eventueel vervangen", pagina 37).
Schroef de nieuwe sproeier vast.
Plaats het mengsysteem (afb. 49, pos. 3) terug.
Bevestig de ontstekingsleidingen (afb. 49, pos. 4)
op correcte wijze.
Schuif de kijkbuis (afb. 49, pos. 2) in de
houderleiding (afb. 49, pos. 1).
AANWIJZING VOOR DE GEBRUIKER
Draai het mengsysteem voor het
vastschroeven zo, dat de kijkbuis en
de houderleiding op één lijn liggen.
36
Inbedrijfstellings- en onderhoudsvoorschrift Blauwevlambrander Logatop BE-A K • Uitgave 01/2006

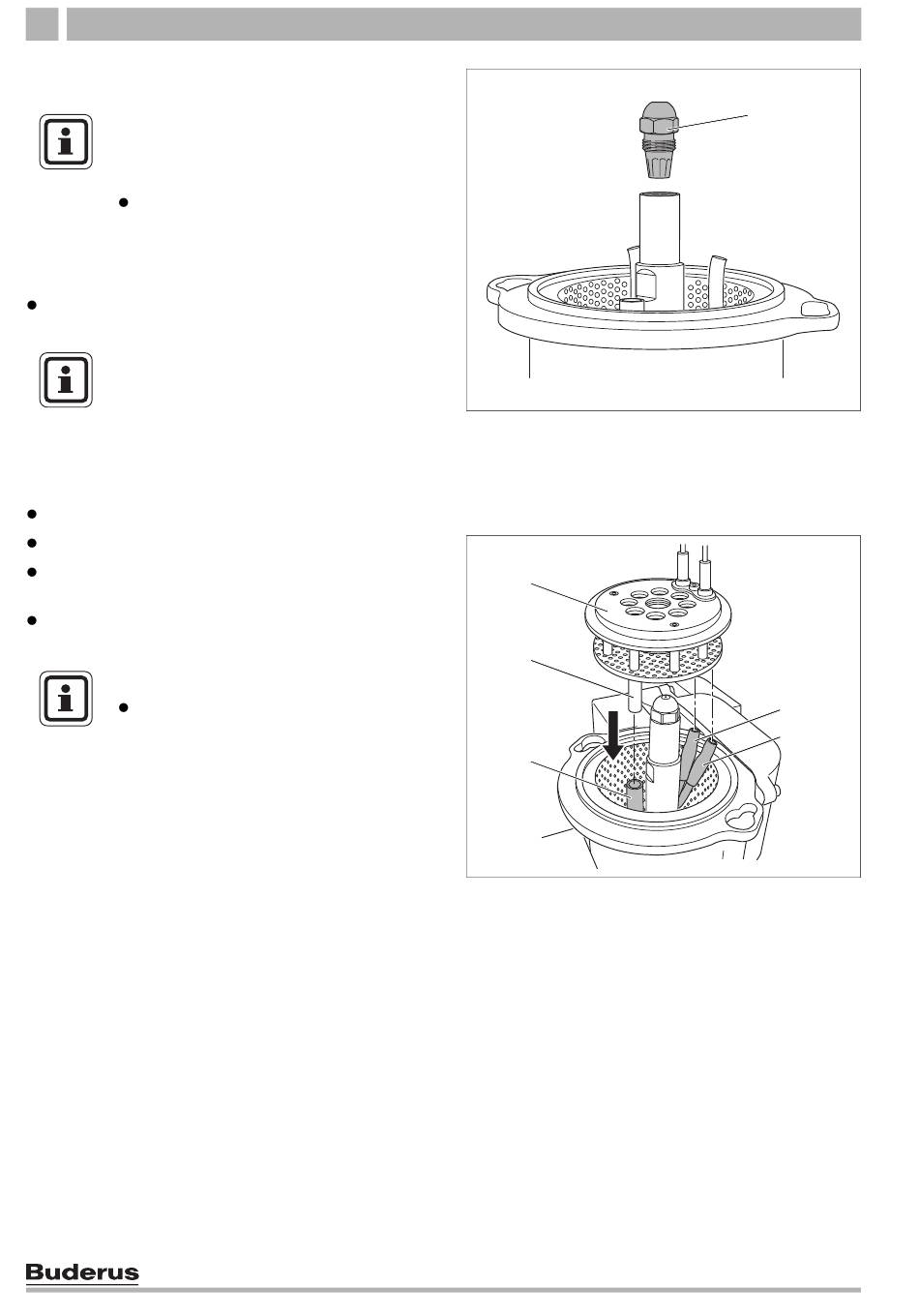

Afb. 48 Sproeier demonteren
3
2
1
Afb. 49 Mengsysteem monteren
Pos. 1: houderleiding
Pos. 2: kijkbuis
Pos. 3: mengsysteem
Pos. 4: ontstekingsleidingen
Wijzigingen op basis van technische verbeteringen voorbehouden!
