Brander monteren
6
Brander monteren
In dit hoofdstuk wordt beschreven hoe u de brander
dient te monteren.
AANWIJZING VOOR DE GEBRUIKER
Vooraleer u de brander monteert, moet u
de vuurhaard en de nageschakelde
verwarmingsoppervlakken grondig
reinigen.
Schakel de verwarmingsinstallatie stroomloos.
Laat de verwarmingsketel afkoelen.
Open de branderdeur.
Controleer de grootte van de opening van de
branderbuis in de isolatie van de deur – pas de
grootte aan indien dit nodig zou blijken.
AANWIJZING VOOR DE GEBRUIKER
Gebruik de sjabloon, die deel uitmaakt
van de levering (afb. 16, pos. 1) als
hulpmiddel.
Bij de aanpassing van de opening van de branderbuis
moet u rekening houden met het feit dat de isolatie van
de deur (afb. 17, pos. 1) conisch wordt uitgesneden,
opdat de isolatie van de deur aan de branderdeur tegen
de steunleiding zou liggen.
AANWIJZING VOOR DE GEBRUIKER
De recirculatieboringen (afb. 17, pos. 2)
van de branderbuis mogen niet bedekt
worden door de isolatie van de deur.
(afb. 17, pos. 3).
Brandertype
17 – 45
55 / 68
Tab. 11 Maten voor de opening van de branderbuis
18
Inbedrijfstellings- en onderhoudsvoorschrift Blauwevlambrander Logatop BE-A K • Uitgave 01/2006
Ø D in mm
110
130

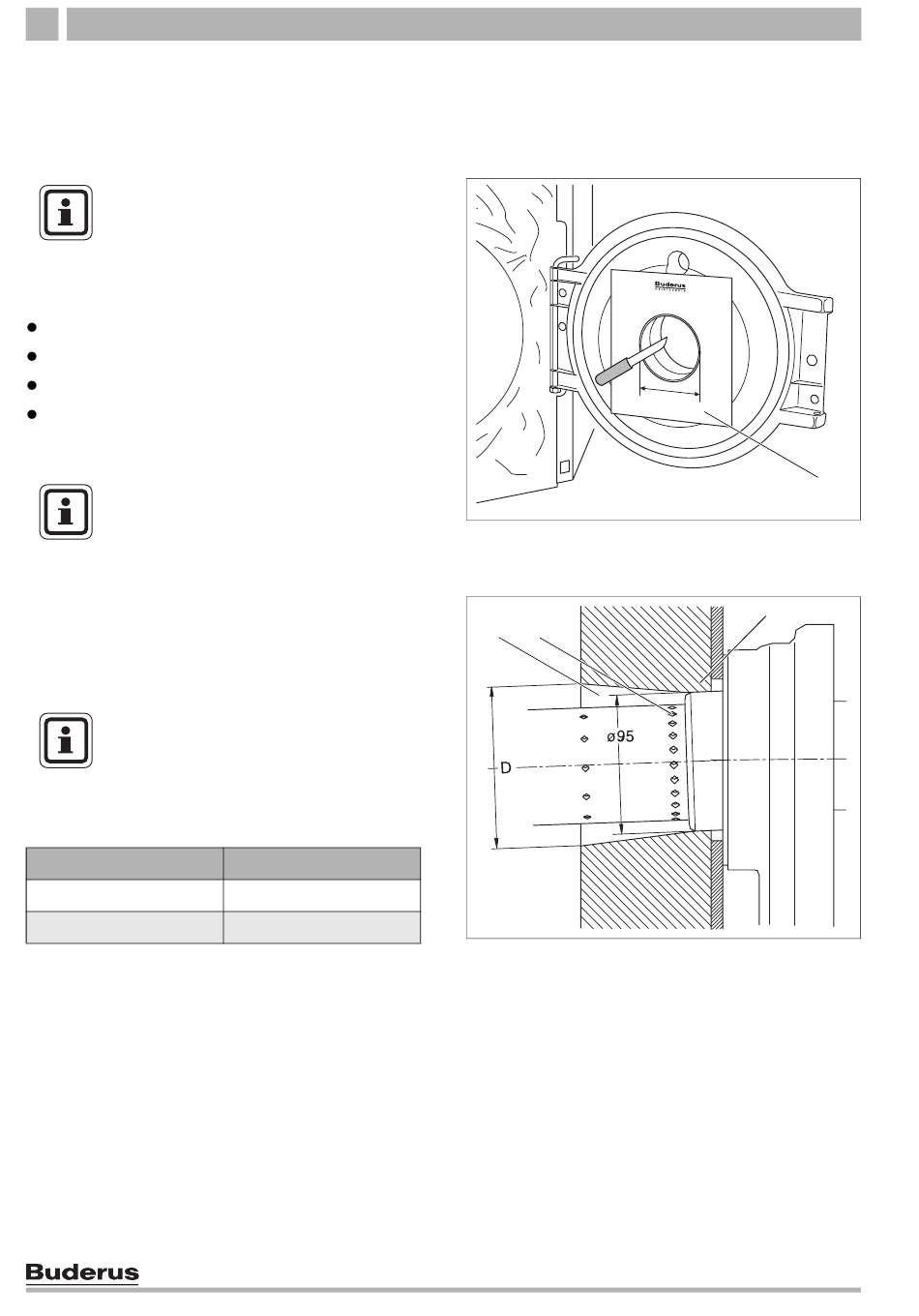

Afb. 16 Isolatie van de deur uitsnijden
1
2
Afb. 17 Dwarsdoorsnede van de uitsnijding in de deur
(maten in mm)
Wijzigingen op basis van technische verbeteringen voorbehouden!
1
3
