Brander in gebruik nemen
7.3
Olieleiding ontluchten
Om de werking van de brander te garanderen, moet u
eerst de olietoevoer controleren (zie hoofdstuk 10
"Installatie voor olietoevoer berekenen", pagina 45).
Controleer, met name bij oudere installaties, de
aanzuigweerstand en de dichtheid.
Er bestaan twee manieren om de olieleiding te
ontluchten:
– olieaanzuigpomp – zo vermijd u dat de oliepomp
zonder olie draait en zo beschadigd zou worden.
– brandertestapparaat (afb. 29, pos. 1; toebehoren) –
wanneer de olieaanzuig gebeurt langs de aan de
brander gebouwde oliepomp.
Hieronder wordt beschreven hoe u de olieleiding met
behulp van een brandertestapparaat (afb. 29, pos. 1)
kan ontluchten.
Monteer de vacuümmeter (afb. 28, pos. 3) met
transparante slang (afb. 28, pos. 4; toebehoren),
zoals te zien is in afbeelding 28, tussen de oliefilter
(afb. 28, pos. 5) en de olieaanzuigleiding
(afb. 28, pos. 1).
Schakel de verwarmingsinstallatie stroomloos.
Neem de branderautomaat (afb. 28, pos. 2) van de
sokkel.
Plaats het brandertestapparaat (afb. 29, pos. 1) op
de vrijliggende sokkel.
Schakel de verwarmingsinstallatie in.
Schakel de bedrijfsschakelaar van het regeltoestel
in. De LED (rood) licht op (afb. 29, pos. 2).
Schakel het brandertestapparaat via de
bedrijfsschakelaar (afb. 29, pos. 5) in. De beide
LED's (rood en groen) lichten op (afb. 29, pos. 2
en 3).
Schakel de schakelaar voor overbrugging van de
olievoorverwarmer (afb. 29, pos. 4) in.
SCHADE AAN DE INSTALLATIE
door een defecte oliepomp.
OPGELET!
Laat de oliepomp nooit langer dan vijf
minuten zonder olie draaien.
Controleer aan de transparante slang
(afb. 28, pos. 4 of de aangezogen olie geen
luchtbellen bevat).
Wijzigingen op basis van technische verbeteringen voorbehouden!
Inbedrijfstellings- en onderhoudsvoorschrift Blauwevlambrander Logatop BE-A K • Uitgave 01/2006
2
1

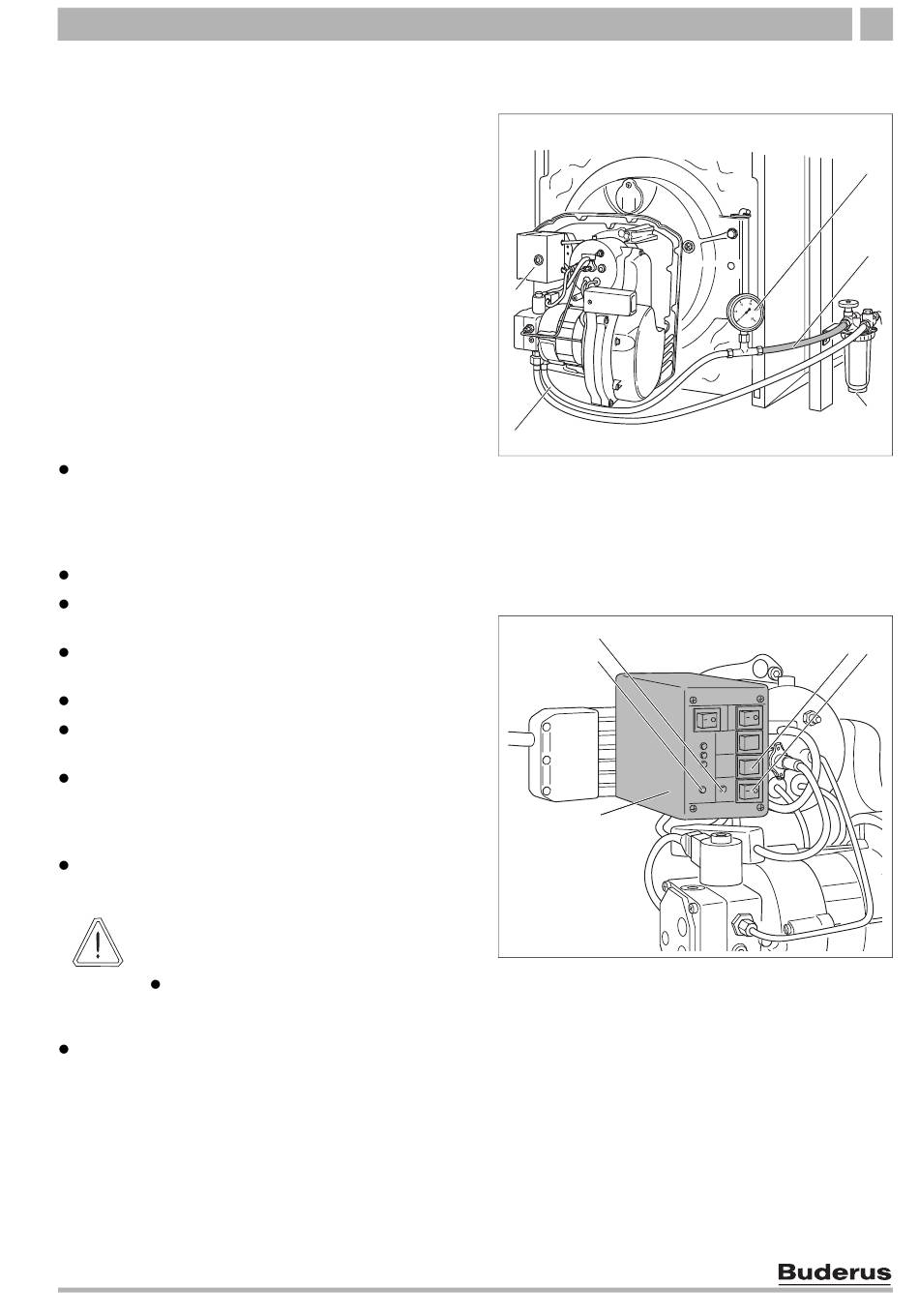

Afb. 28 Oliefilter, vacuümmeter en transparante slang
Pos. 1: olieaanzuigleiding
Pos. 2: branderautomaat
Pos. 3: vacuümmeter
Pos. 4: transparante slang
Pos. 5: oliefilter
3
2
1
Afb. 29 Olieleiding ontluchten met een brandertestapparaat
Pos. 1: brandertestapparaat
Pos. 2: LED (rood)
Pos. 3: LED (groen)
Pos. 4: schakelaar voor overbrugging van de
olievoorverwarmer
Pos. 5: bedrijfsschakelaar brandertestapparaat
7
3
4
5
4
5
23
