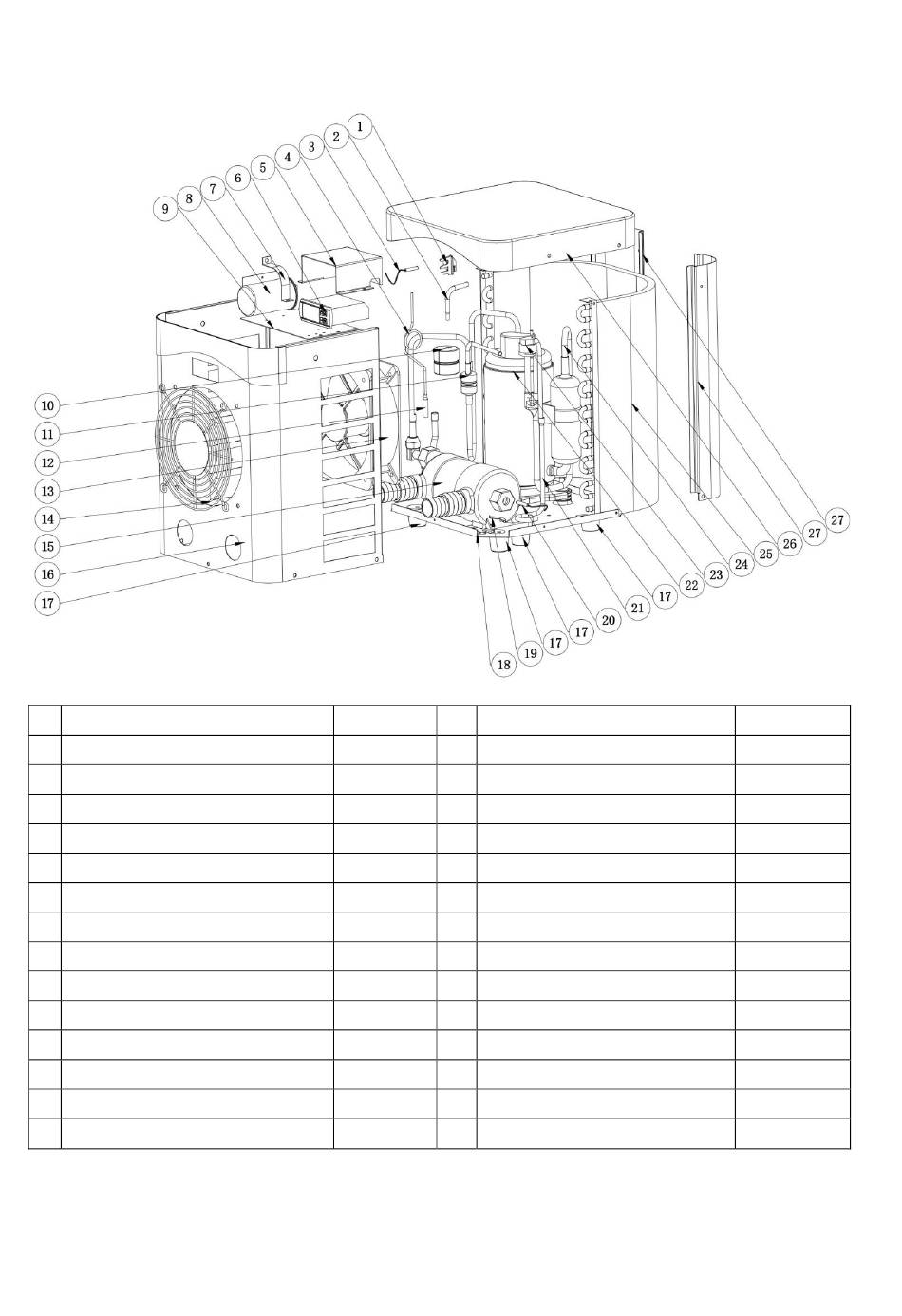

8. Exploded Diagram
Unit: HPM20
No Onderdeel
1 Omgevingstemperatuur Sensor Clip 102040891
2 Koperen buis
3 Omgevingstemp. Sensor T5
4 Capillair
5 Elektrisch compartiment
6 Display
7 Compressor condensator Clip
8 Compressor condensator
9 Topplaat van ventilatormotor
10 Schokbestendige rubberen hamer
11 Gas retourleidingen
12 Koperen buis
13 Ventilatormotor
14 Front rooster
HPM20
No Onderdeel
15 Titaniumwisselaar
108680047
16 Front paneel
136020168
17 Rubberen voeten
108680045
18 Bodemplaat
108010025
19 Klem
117110068
20 Temp. sensor inkomend water T1
113050123
21 Gasverzamelpijp
101000233
22 Compressor
116000091
23 Lagedrukschakelaar
113010300
24 Uitlaat
103000236
25 Verdamper
133400001
26 Bovenklep
108680046
27 Wandsteun
140
HPM20
102040891
108680047
136020168
108680045
108010025
117110068
113050123
101000233
116000091
113010300
103000236
133400001
108680046
