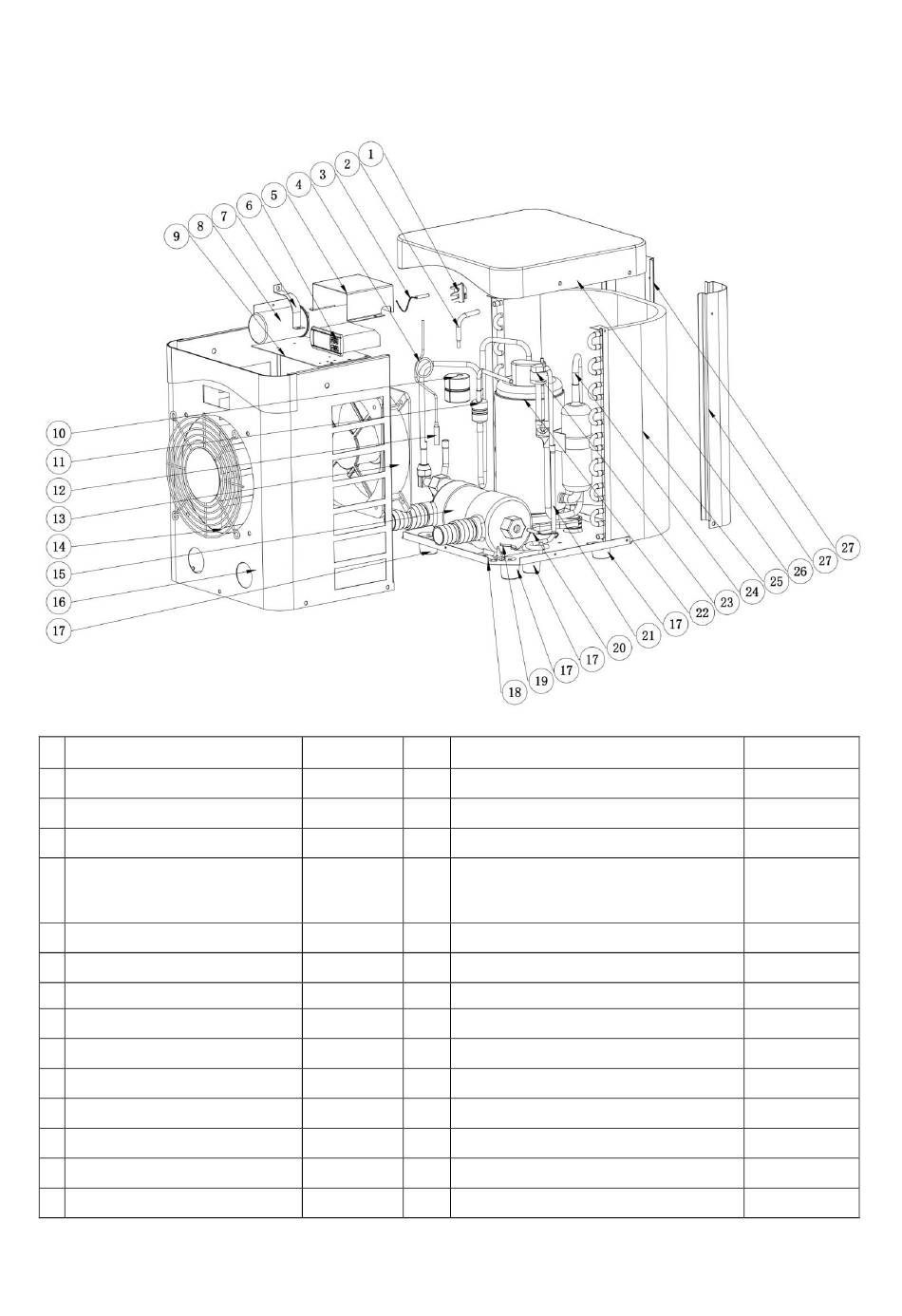

8. Výkres
Jednotka: HPM20
č.
Označení
1 Senzorová svorka
2 Plynová trubice
3 Teplotní čidlo T5
4 Kapiláry
5 Elektrická skříň
6 Řídicí jednotka
7 Upevňovací spona
8 Kondenzátor kompresoru
9 Horní panel ventilátoru
10 Gumové kladívko
11 Zpětné plynové potrubí
12 Plynová trubice
13 Podpěra ventilátoru
14 Ochranná mřížka ventilátoru
HPM20
č.
102040891
15 Titanový výměník
108680047
16 Přední panel
136020168
17 Gumové nožičky
108680045
18 Základna
108010025
19 Spona
117110068
20 Čidlo teploty vody T1
113050123
21 Měděné sběrné zařízení
101000233
22 Kompresor
116000091
23 Nízkotlaký mini spínač
113010300
24 Plynová trubice
103000236
25 Výparník
133400001
26 Horní panel
108680046
27 Levý zadní sloupek
211
Označení
HPM20
102040891
108680047
136020168
108680045
108010025
117110068
113050123
101000233
116000091
113010300
103000236
133400001
108680046
