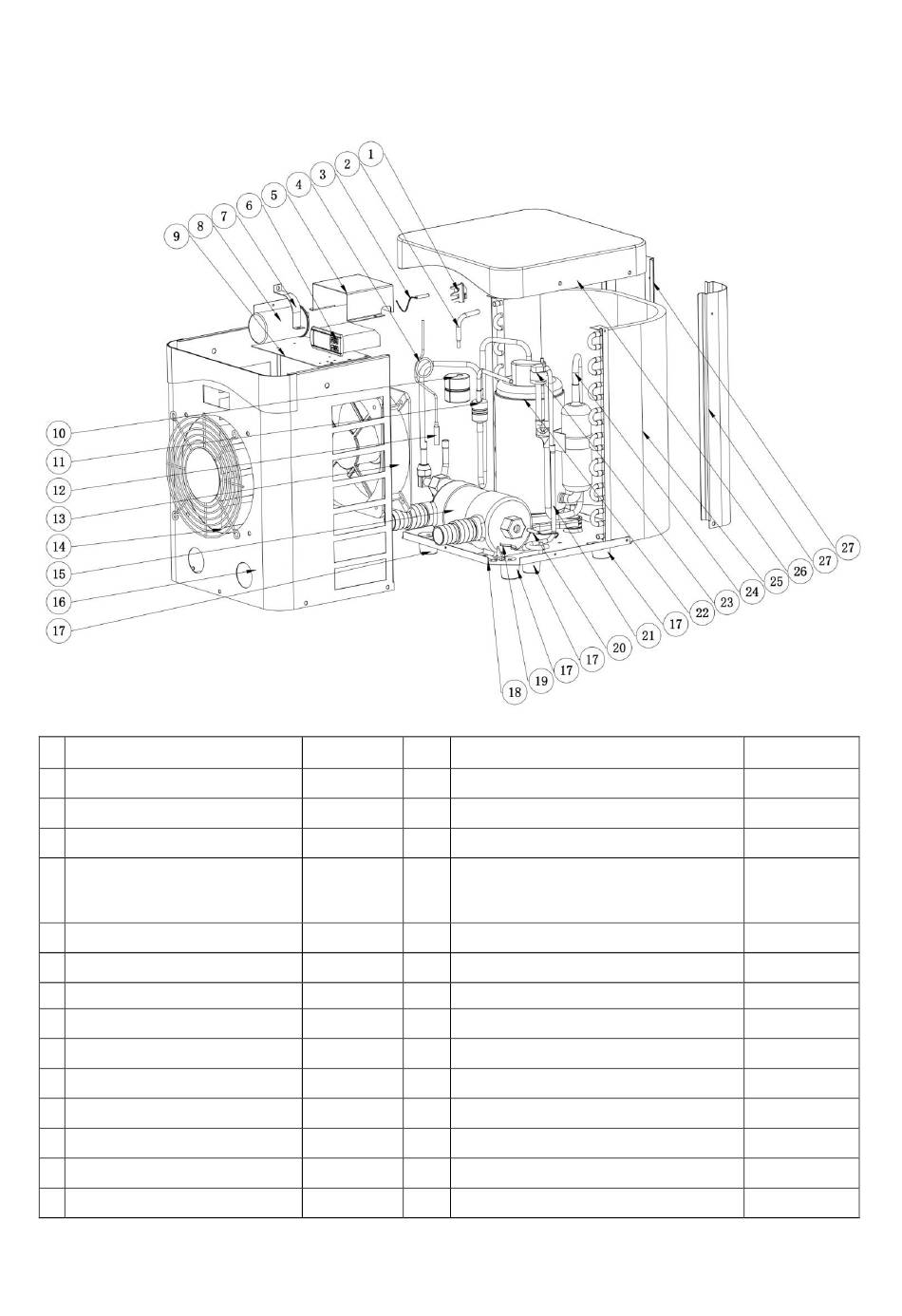

8. Rozložená schéma
Jednotka: HPM20
Č.
Označenie
1 Spona snímača
2 Plynová rúrka
3 Sonda teploty T5
4 Kapiláry
5 Elektrická skrinka
6 Regulátor
7 Spona na upevnenie
8 Kondenzátor kompresora
9 Horný panel ventilátora
10 Gumové kladivo
11 Rúrka spiatočky plynu
12 Plynová rúrka
13 Držiak ventilátora
14 Ochranná mriežka ventilátora
HPM20
Č.
102040891
15 Titánový výmenník
108680047
16 Predný panel
136020168
17 Gumové nožičky
108680045
18 Základňa
108010025
19 Spona
117110068
20 Snímač teploty vody T1
113050123
21 Medený rozdeľovač
101000233
22 Kompresor
116000091
23 Tlakový spínač nízkeho tlaku
113010300
24 Plynová rúrka
103000236
25 Výparník
133400001
26 Horný panel
108680046
27 Ľavý zadný stĺpik
234
Označenie
HPM20
102040891
108680047
136020168
108680045
108010025
117110068
113050123
101000233
116000091
113010300
103000236
133400001
108680046
