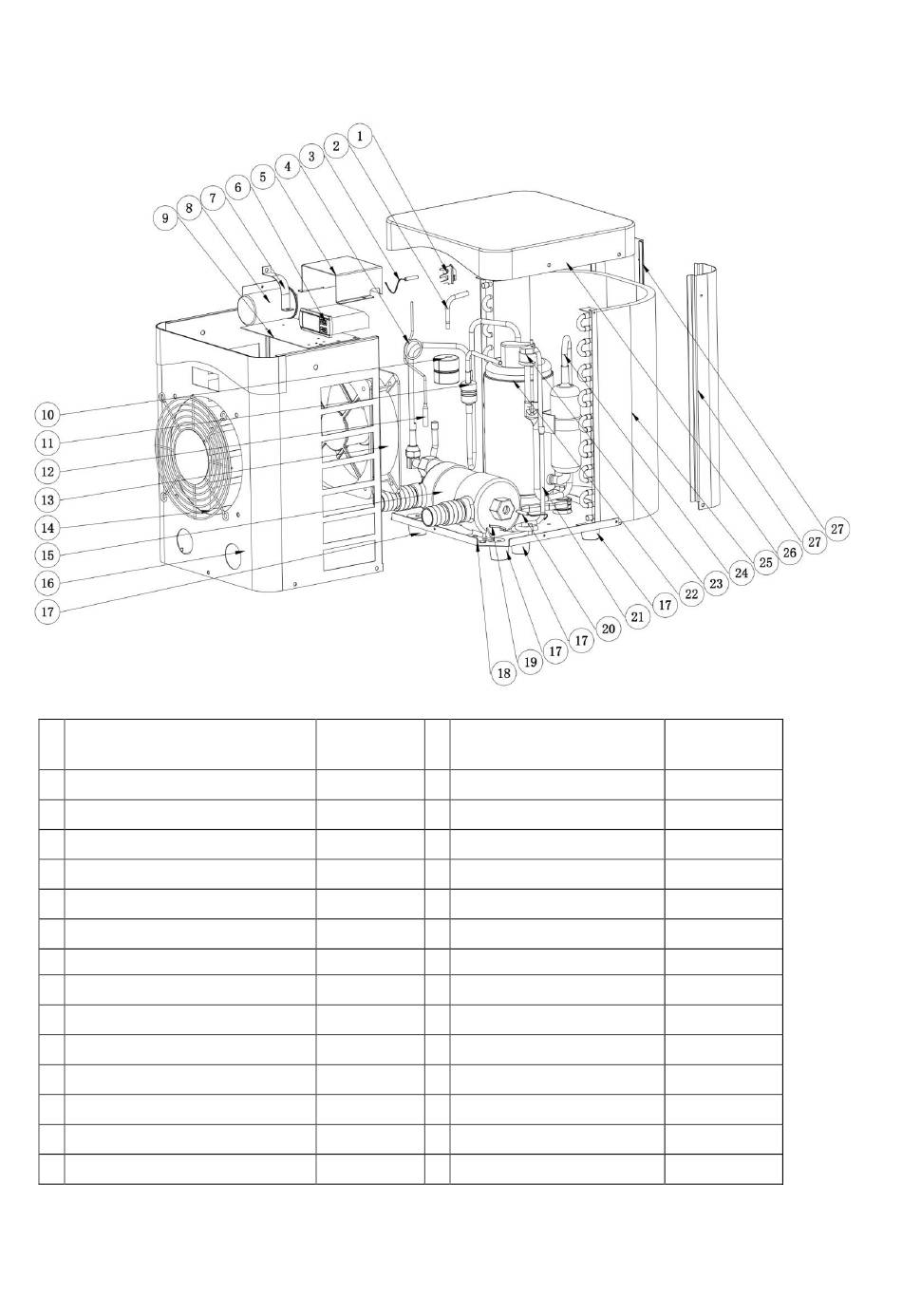

8. Räjähdyskaavio
Yksikkö: HPM20
Nr
Varaosat
o
1 Ympäröivä lämp. anturin klipsi
2 Kupariputki
3 Ympäröivä lämp. Anturi T5
4 Kapillaari
5 Sähkölaatikko
6 Ohjain
7 Kompressorin kapasitenssiklipsi
8 Kompressorin kapasitenssi
9 Tuuletinmoottorin ylälevy
10 Iskunkestävä kumivasara
11 Kaasun palautusputki
12 Kupariputki
13 Tuuletinmoottorin kokoonpano
14 Eturitilä
HPM20
Nr
Varaosat
o
102040891 15 Titaani-lämmönvaihdin
108680047 16 Etupaneeli
136020168 17 Kumijalat
108680045 18 Pohja
108010025 19 Klipsi
117110068 20 Veden lämp. Anturi T1
113050123 21 Kaasun keräysputki
101000233 22 Kompressori
116000091 23 Alipainekytkin
113010300 24 Poistoputki
103000236 25 Haihdutin
133400001 26 Yläkansi
108680046 27 Pilari
374
HPM20
102040891
108680047
136020168
108680045
108010025
117110068
113050123
101000233
116000091
113010300
103000236
133400001
108680046
