4
Installatie van de bus
PROFIBUS
(DFP11A)
Technische
gegevens
DFP
PROFIBUS
FMS / DP
1.
2.
3.
4.
5.

Stekerbezetting

16
Uitvoerige informatie is in het PROFIBUS-informatiepakket bijgevoegd, dat u onder het
artikelnummer 0919 3235 bij SEW/Vector MOVIDRIVE®_MD60A kunt bestellen. Dit do-
cumentatiepakket bevat als hulp bij het ontwerp en voor de eenvoudige inbedrijfstelling
de (GSD) en de type-bestanden voor MOVIDRIVE
Optie
Artikelnummer
Hulpmiddel voor inbedrijfname en diagnose
Protocolvarianten
Ondersteunde baudrates
Aansluiting
Busafsluiting
Stationsadres
Default-busparameter
GSD-bestand
Massa
1. Groene LED: RUN
2. Rode LED: BUS FAULT
3. DIP-schakelaar voor de instelling van het stationsadres en voor de omschakeling gemengde mode FMS/
DP naar enkel DP-mode.
4. DIP-schakelaar voor het bij- en afschakelen van de busafsluitweerstand
5. 9-polige Sub-D bus: busaansluiting
E
Q

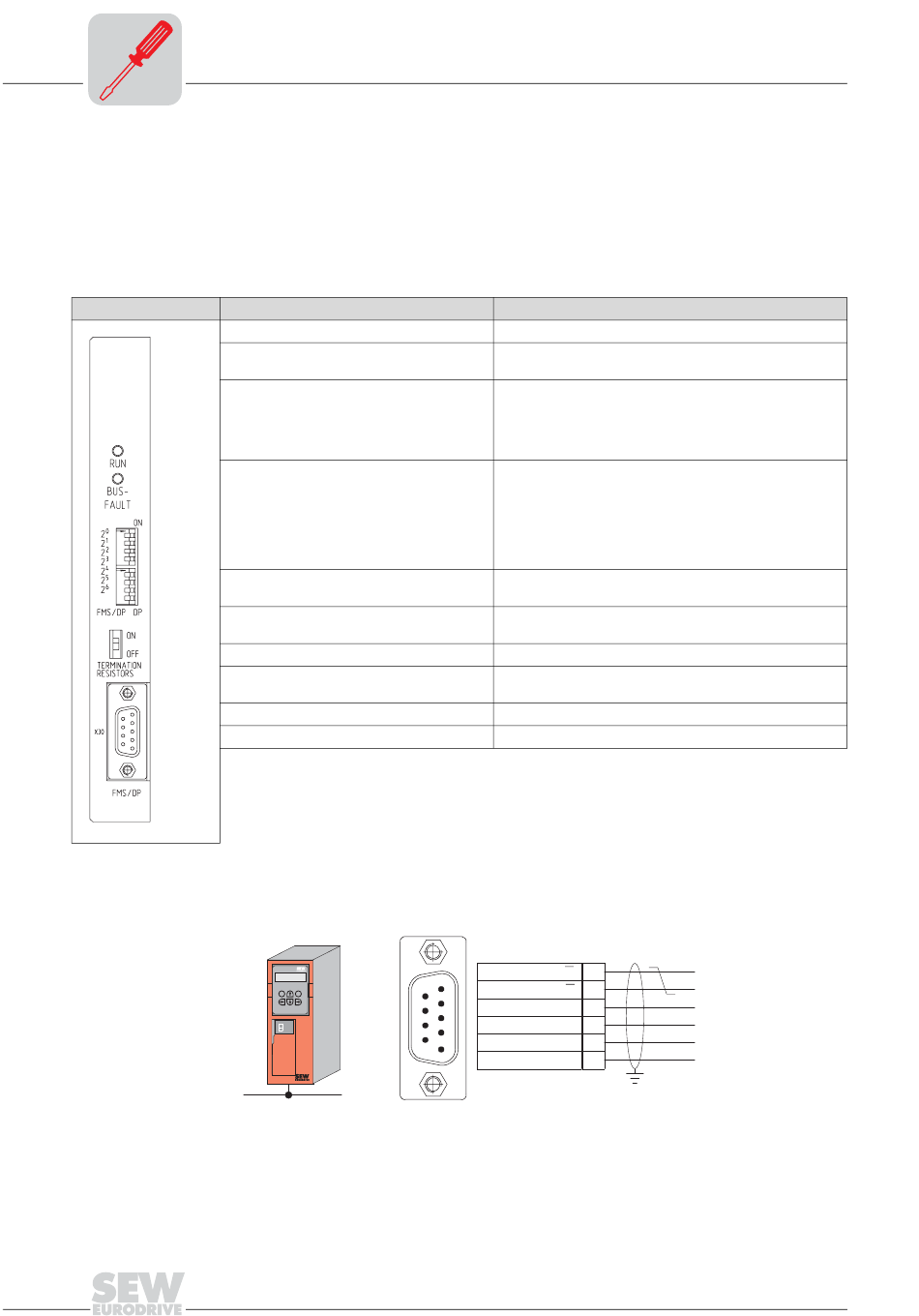

Afbeelding 9: bezetting van de 9-polige Sub-D steker volgens EN 50170 V2
(1) (9-polige Sub-D steker)
(2) Signaalleidingen twisten!
(3) Geleidende verbinding tussen stekerbehuizing en afscherming vereist!
®
Veldbus-module PROFIBUS type DFP11A
822 724 1
Bedieningssoftware MOVITOOLS en programmeerapparaat
DBG11A
•
PROFIBUS-DP volgens EN 50170 V2 / DIN E 19245
T3.
•
PROFIBUS-DP volgens EN 50170 V2 / DIN E 19245
T3.
•
gemengde mode PROFIBUS-DP/FMS (combislave)
Automatische baudrate-herkenning van:
•
9.6 kBaud
•
19.2 kBaud
•
93.75 kBaud
•
187.5 kBaud
•
500 kBaud
•
1500 kBaud
9-polige Sub-D bus
Aansluiting volgens EN 50170 V2/ DIN 19245 T3
Kan geactiveerd worden voor kabeltype A (tot 1500 kBaud)
volgens EN 50170 V2/ DIN E 19245 T3
0...125 met DIP-schakelaars instelbaar
Min-T
voor FMS/DP- resp. DP-mode
SDR
met DIP-schakelaars instelbaar
SEW_6000.GSD
0.2 kg (0.44 lb)
(1)
RxD/TxD-P (B/ ) B
3
RxD/TxD-N (A/ ) A
8
CNTR-P
4
DGND (M5V)
5
VP (P5V)
6
DGND (M5V)
9
MOVIDRIVE®_MD60A – Absolute positionering
.
(2)
(3)
04434AXX
