Programma 'Absolute positioning' starten
0 0
Eindschakelaars,
integratoren,
snelheden en
begrenzingen
28
Voorbeeld: encoder WCS2 (Fa. Stahl)
encoderresolutie 1,25 incrementen/mm
schalering van de encoder P955 = 8
verlangde nauwkeurigheid ± 5 mm
8 • 1,25 incrementen/mm • 5 mm = 50 incrementen
→ 'Position window' = 50 incrementen
•
Druk op 'Forward>>', het volgende inbedrijfstellingsvenster verschijnt.

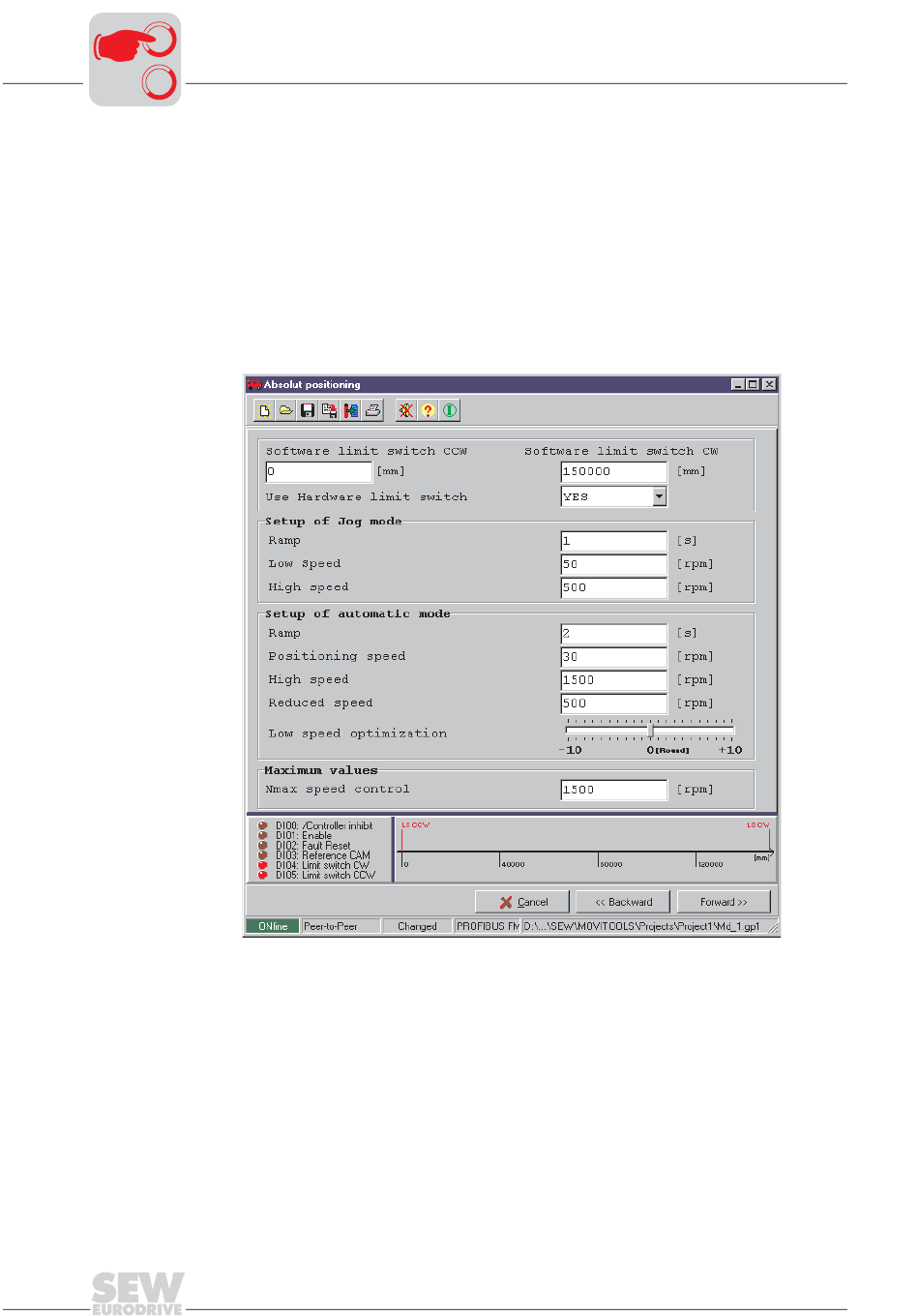

Afbeelding 19: eindschakelaars, integratoren en snelheden instellen
•
Voer de positie van de software-eindschakelaars in. De invoer '0' bij beide eindscha-
kelaars deactiveert de software-eindschakelaars. Let er op dat de positie van de soft-
ware-eindschakelaars binnen het traject van de hardware-eindschakelaars ligt. Op
de getallenlijn in het onderste deel van het venster wordt de positie van de software-
eindschakelaars weergegeven.
•
Geef de integratoren en snelheden voor tipbedrijf en automatisch bedrijf in.
•
Geef bij 'Maximum values' het maximaal toelaatbare motortoerental in.
•
Druk op 'Forward>>', het volgende inbedrijfstellingsvenster verschijnt.
MOVIDRIVE®_MD60A – Absolute positionering
04443AEN
