ODDÍL 2
VÝSTRAHA
2.1 OBECNĚ
PT32EH je patentovaný ruční hořák se sklonem hlavy 90°. Je navržen tak, aby mohl být použit s různými plazmovými řezacími soupravami,
které jako plazmový plyn používají čistý a suchý vzduch. K hořáku PT32EH jsou k dispozici přívodní hadice o délce 7,6 m (25 ft) nebo 15,2
m (50 ft). Hořák PT32EH je dimenzován na maximální pracovní proud 90 A při 100% zatížení.
2.2 ÚČEL
Účelem této příručky je poskytnout uživateli všechny informace nezbytné k sestavení, obsluze a opravě plazmového řezacího hořáku PT
32EH. Další informace týkající se bezpečnostních opatření, procesu nebo řešení problémů se systémem naleznete v příslušné uživatelské
příručce k Vaší plazmové řezací soupravě.

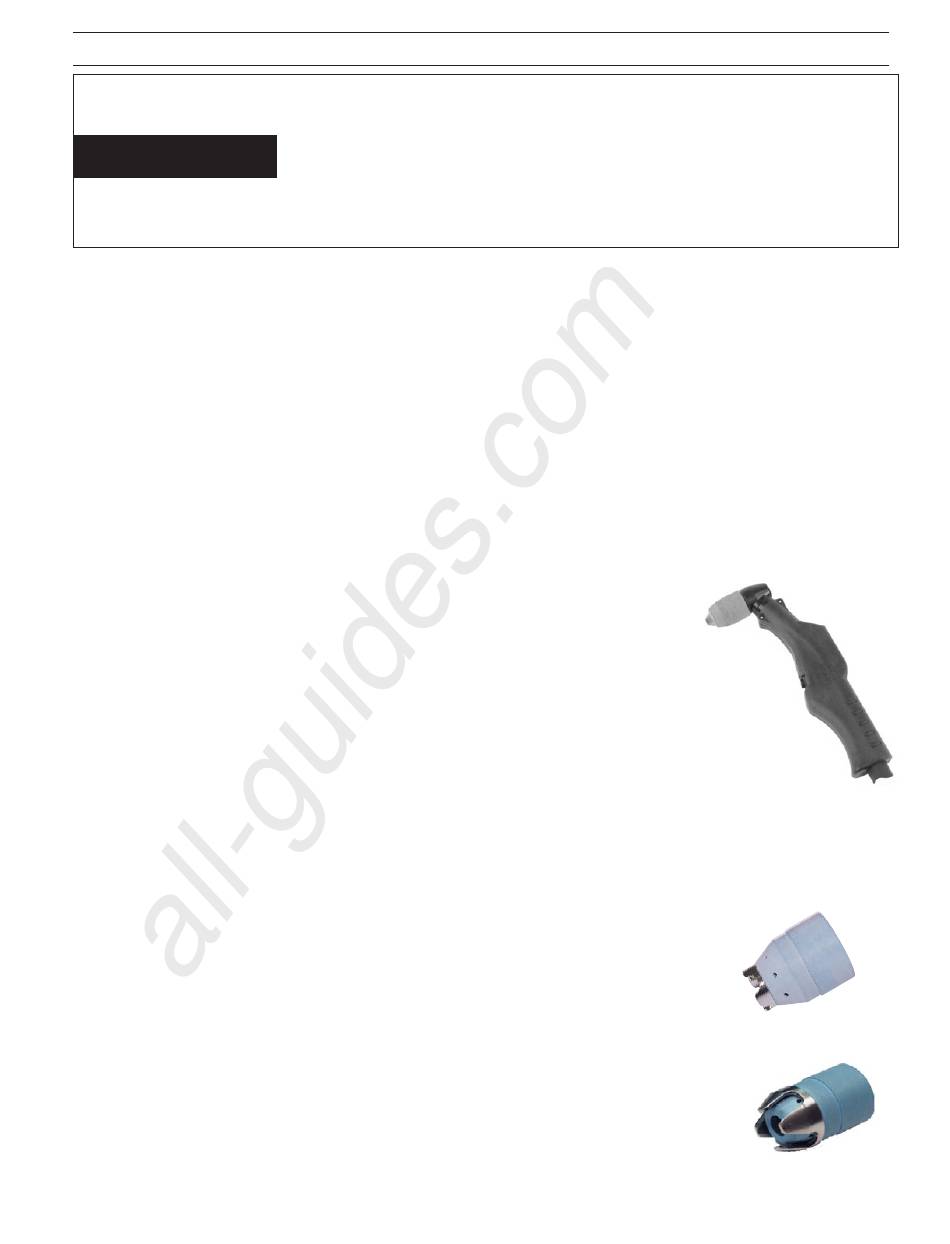

Hořák PT-32EH
Byl navržen tak, aby dosahoval vynikajícího řezacího výkonu při
zachování jednoduchého ovládání. Řezy provedené hořákem
PT32EH jsou čisté a neobyčejně kvalitní.
•
Nejkompaktnější 90A hořák na trhu
•
Skvělé řezací schopnosti řeže až do tloušťky 38 mm
(11/2 in.)
•
Vynikající všestrannost pracuje s průmyslovým vzdu
chem, se stlačeným vzduchem nebo se stlačeným du
síkem
•
Zažehnutí pomocí startovacího oblouku naskočí i na
povrchu opatřeném nátěrem
•
Výběr mezi hadicemi 7,6 m (25ft) a 15,2 m (50ft)
•
Vynikající životnost spotřebních součástek
•
Součástky výborně lícují
•
Patentovaný hořák a bezpečnostní okruh
•
Jedinečná 40A tryska pro řezání tahem
•
Roční záruka
Kompatibilní konzoly ESAB
PowerCut875, PowerCut1125, PowerCut1250, PowerCut
1500
Volitelné příslušenství:
50/70A sada náhradních dílů (PC875 „CE") ...................... 0558004949
70A sada náhradních dílů (PC1250 „CE") ............................. 0558003560
90A sada náhradních dílů (PC1500 „CE") ........................... 0558003557
Sada na měření průtoku plazmového plynu:
Pomocí tohoto zařízení lze měřit okamžitý průtok plazmového plynu
hořákem, což je užitečné při řešení problémů .................... 0558000739
Sada vodicích nástrojů:
Kompletní sada je dodávána v robustním plastovém kufříku a
obsahuje přípravky pro řezání přímých a kruhových tvarů železných
i neželezných kovů.
Deluxe, poloměr 44,5 mm 1060 mm (13/4" 42") ......... 0558003258
Basic, poloměr 44,5 mm 710 mm (13/4" 28") ............... 0558002675
Distanční vodič
Slouží k udržování správné mezery při řezání tahem ....... 0558002393
40A tryska pro řezání tahem ..................................................... 0558002908
Drážkovací tryska ........................................................................... 0558003089
Tepelný štít pro drážkování ....................................................... 0558003090
Dlouhý tepelný štít („CE") ........................................................... 0558003110
All manuals and user guides at all-guides.com
Při plazmovém řezání se používá vysoké napětí. Vyvarujte se kontaktu s „živými"
součástkami hořáku nebo stroje. Bezpečnostní riziko může také představovat ne
správné použití kteréhokoliv z použitých plynů. Před začátkem práce s hořákem PT
32EH nahlédněte do bezpečnostních opatření a pokynů k obsluze, které naleznete
v příslušné uživatelské příručce k napájecímu zdroji.
Použití hořáku v kombinaci s jednotkou, která není vybavena odpovídajícím bezpeč
nostním obvodem, může vystavit obsluhu riziku úrazu vysokým napětím.
Parametry
Řeže až do tloušťky 38 mm (11/2 in.)
Proudová zatížitelnost ..................................................... 90 A při 100% zatížení
Přívod vzduchu .....................165 l/min při 5,2 5,5 bar (350 cfh při 75 80 psig)
Délka přívodních hadic ..............................7,6 m (25 ft.) nebo 15,2 m (50 ft.)
Rozměry
Celková délka ........................................................................208 mm (8,2 in.)
Délka hlavy ...................................................................................76 mm (3 in.)
Informace pro objednávky
PT32EH, 90°, hadice 7,6 m (25 ft.) ................................................ 0558003548
PT32EH, 90°, hadice 15,2 m (50 ft.) .............................................. 0558003549
Hořáky a sestavy těl hořáků jsou dodávány bez elektrody, trysky,
tepelného štítu i čepu ventilu. Objednejte si buď kompletní sadu
náhradních dílů nebo jednotlivé součástky dle výkresu sestavy PT32EH
na následující stránce.
Tepelný štít pro řezání tahem (standardní)
Udržuje stálou mezeru, dobrá životnosti při většině operací .................
.............................................................................................................. 0558003374
Tepelný štít pro řezání tahem (odolný)
Udržuje stálou mezeru, dlouhá životnost, vhodný pro prořezávání ....
.............................................................................................................. 0558004206
11
POPIS
