3. SZAKASZ
FIGYELEM
FIGYELEM
3.1
A PT-32EH VÁGÓPISZTOLY CSATLAKOZTATÁSA
1.
Az üzemeltető biztonsága érdekében a vágópisztoly csatlakozásai a kimenő csatlakozótáblán található az elülső panel
alsó része mögött.
2.
Vezesse a PT-32EH áramvezetékét, az előív vezetéket és a kapcsolóvezetéket a feszültségmentesítőn kereszül.
3.
csatlakoztassa az áramvezetéket a vágópisztoly szerelvényre (balmenetes), és húzza meg erősen.
4.
Csatlakoztassa az elúív vezetékeket. Ellenőrizze, hogy az áramvezeték csatlakozása megfelelően szoros.
5.
Csatlakoztassa a kapcsolóvezetékeket a vágópisztoly kapcsoló aljzatra a kimenő csatlakozótáblán.
6.
Szerelje vissza az áramforrás fedelét. Szorítsa meg ismét a feszültségmentesítőt az áramvezeték rögzítése érdekében, de
ne húzza meg túlságosan.
All manuals and user guides at all-guides.com
A vágópisztolyon végzett karbantartási munkák előtt győződjön meg róla, hogy
a főkapcsoló kikapcsolt ("OFF") állapotban van, és az elsődleges áramforrást kihúzta.
AZ ÖSSZES BIZTONSÁGI ÉS ÖSSZESZERELÉSI FOLYAMAT AZ ALKALMAZOTT KONZOL
HASZNÁLATI ÚTMUTATÓJÁBAN TALÁLHATÓ.
ELŐÍV CSATLAKOZÁS
ÁRAM-
VEZETÉK
CSATLAKOZÁS

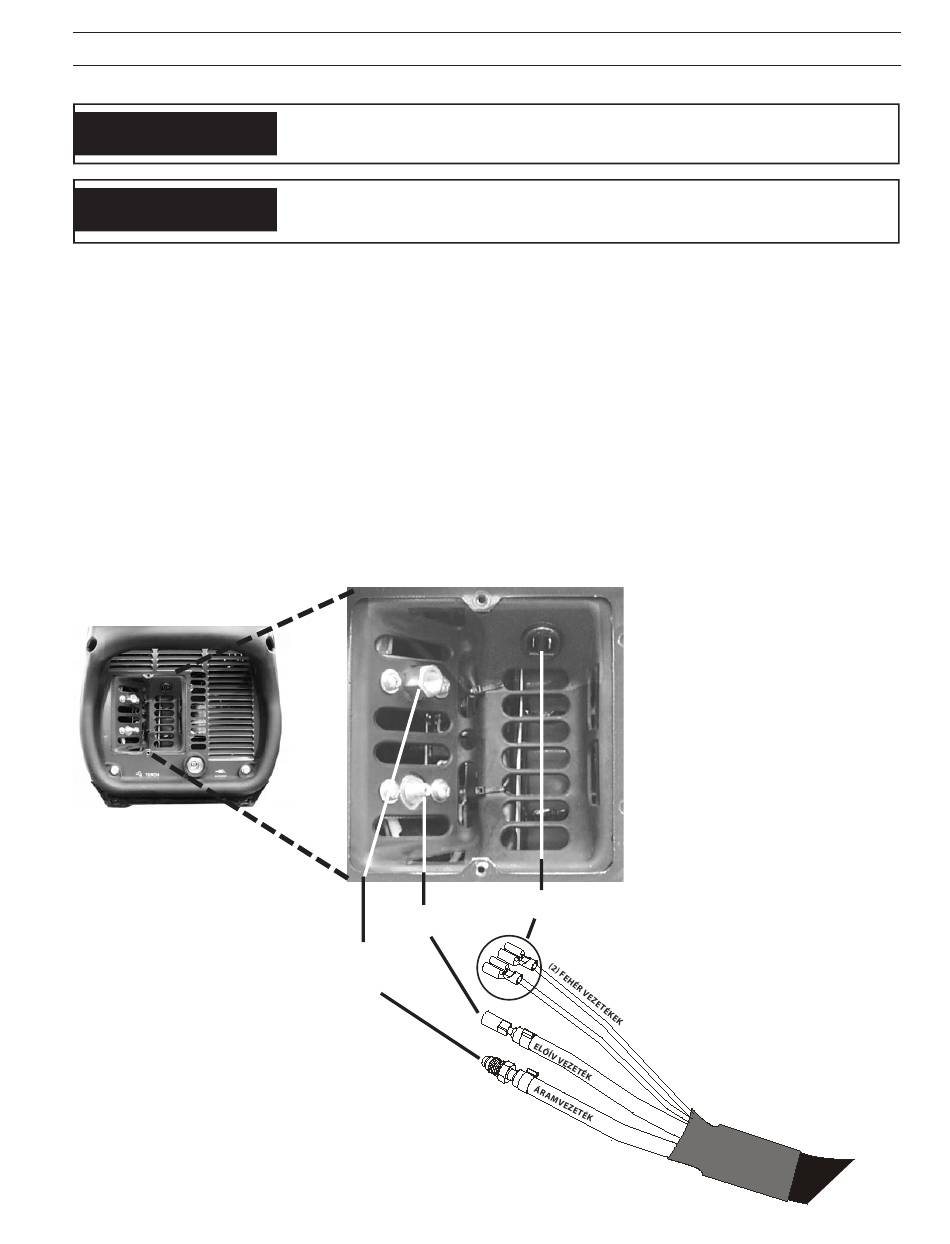

3-1. ábra: Tipikus csatlakoztatás
VÁGÓPISZTOLY KAPOCSLÓVEZE-
TÉKEI
173
ÖSSZESZERELÉS
MEGJEGYZÉS:
Ez az illusztráció a Powercut 1250 és 1500
csatlakozásait ábrázolja. Más Powercut
típusok, pl. az 875 és az 1125 típusok azonos
szerelvényekkel rendelkeznek, azonban a
csatlakozási pontok az elülső panel más
pontjain vannak elhelyezve. Átfogó információ
érdekében tanulmányozza át az adott konzol
használati útmutatóját.
