OSA 3
VAROITUS
VAROITUS
3.1
PT-32EH-POLTTIMEN ASENTAMINEN
1.
Käyttäjän turvallisuuden takaamiseksi polttimen kytkennät ovat lähtöliitinpaneelissa etupaneelin alaosan takana.
2.
Pujota virtakaapeli, pilottikaarikaapeli ja PT-32EH:n kytkinjohdot huoltoluukun vedonpoistimen kautta.
3.
Kytke virtakaapeli polttimen sovitteeseen (vasemmanpuoliset kierteet) ja kiristä kunnolla
4.
Kytke pilottikaaren johdot. Varmista, että virtakaapeli kiristetään avaimella.
5.
Kytke kytkinjohdot poltinkytkimen vastakkeeseen, joka on lähtöterminaalin levyssä.
6.
Asenna huoltoluukku takaisin virta lähteeseen. Kiristä vedonpoistin niin, että virtakaapeli kiinnittyy. Älä kiristä liikaa.
All manuals and user guides at all-guides.com
Varmista, että konsolin virtakytkin on OFF-asennossa ja että virransyöttö on katkaistu
ennen kuin yrität huoltaa tätä poltinta.
SAAT KATTAVAT TURVALLISUUSTIEDOT JA ASENNUSOHJEET KÄYTETTÄVÄN KONSOLIN
OHJEKIRJALLISUUDESTA.
PILOTTIKAARI
KYTKENTÄ
VIRTA-
KAAPELIN
LIITÄNTÄ

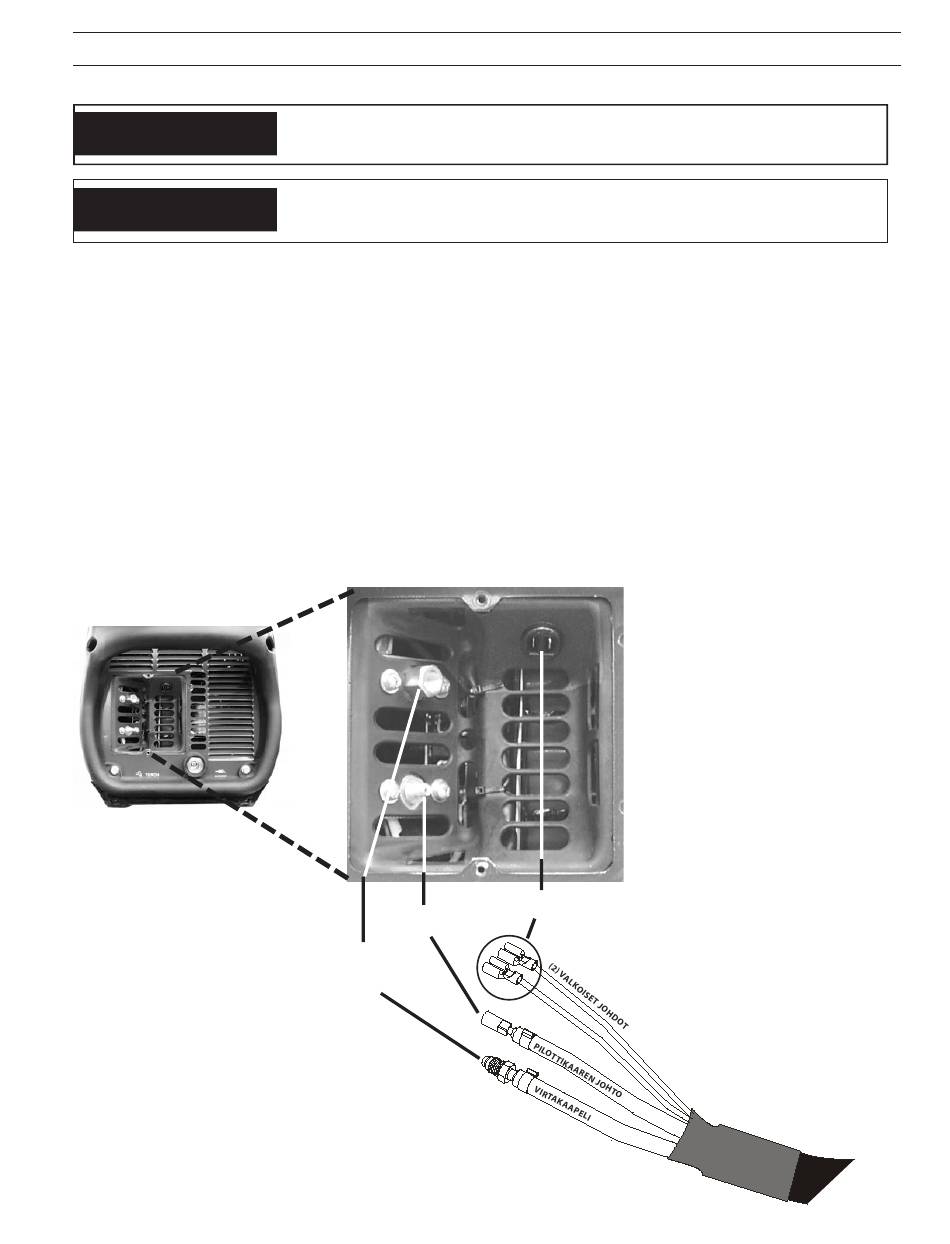

Kuva 3-1. Tyypillinen kytkentäkokoonpano
HUOMAUTUS:
Tässä piirroksessa kuvataan kytkennät Powercut
1250:lle ja 1500:lle. Muissa Powercut-malleissa
eli 875 ja 1125 on täsmälleen samanlaiset
sovittimet, mutta kytkentäpisteet on määritetty
eri kohtiin etupaneeliin. Katso kattavat tiedot
konsolin omasta kirjallisesta aineistosta.
POLTTIMEN LIIPAISIN
JOHTOJEN KYTKENTÄ
113
ASENNUS
