ABSCHNITT 5
WARNUNG
5.1 ÜBERPRÜFUNG UND REINIGUNG VON VERSCHLEISSTEILEN
1.
Zerlegen Sie den Brennerkopf des PT-32EH wie folgt:
a.
Richten Sie den Brennerkopf nach unten (siehe Abbildung 3-2) und entfernen Sie die Hitzeschutzkappe. Die Düse
wird aus dem Brennerkopf fallen und in der Hitzeschutzkappe verbleiben. Schrauben Sie die Elektrode ab, um diese
und den Ventilstift herauszunehmen. Entfernen Sie diese Komponenten und untersuchen Sie sie auf Verschleiß. Die
Düse und Elektrode verschleißen normalerweise gleich viel. Für optimale Leistung wechseln Sie beide gleichzeitig
aus.
b. Düse: Bitte auswechseln, wenn die Öffnung verstopft, eingekerbt oder unrund ist.
c.
Elektrode: Beim Austauschen der Düse auch immer die Elektrode auf Verschleiß prüfen. Wenn mehr als 1,5 mm
(0,06 Zoll) des Hafniums der Elektrode erodiert ist, tauschen Sie die Elektrode aus. Falls die Elektrode über diese
empfohlene Verschleißgrenze hinaus eingesetzt wird, kann eine Beschädigung des Schneidbrenners und der
Stromquelle eintreten. Auch die Lebensdauer der Düse verringert sich erheblich, wenn die Elektrode über die
empfohlene Verschleißgrenze benutzt wird. Siehe Abbildung 5-1.
d. Hitzeschutzkappe: Die Oberfläche der Hitzeschutzkappe wird allmählich durch Hitze und Metallspritzer abgenutzt.
Wechseln Sie die Hitzeschutzkappe aus, wenn mehr als 3,2 mm (1/8 Zoll) der Oberfläche erodiert sind. Siehe Ab-
bildung 3-2.
e.
O-Ring: Wie in Abbildung 5-1 dargestellt schmieren. Auswechseln, wenn eingeschnitten oder abgenutzt. Auswei-
chende Luft, die an dieser Dichtung austritt, vermindert die Schneidleistung.
2.
Um die oben genannten Brennerkopfkomponenten auszuwechseln, siehe Abbildung 3-2.
DIE OBERFLÄCHE DER HITZESCHUTZ-
KAPPE WIRD BEI STETER BENUTZUNG
ALLMÄHLICH ABGENUTZT.
WARNUNG
All manuals and user guides at all-guides.com
Vor Wartungsarbeiten an diesem Brenner, ist sicher zu stellen, dass der Netzschalter
des Schweißgerätes in der „AUS"-Stellung ist und dass der primäre Eingangsstrom
abgeschaltet ist.
SCHMIERMITTEL (TEILENR. 0558000443) KANN AUF DEN
O-RING ODER DIE HITZESCHUTZKAPPE AUFGETRAGEN
HITZESCHUTZKAPPE
NEU
DIE ELEKTRODE AUSTAUSCHEN, BEVOR DER LOCHFRASS TIEFER ALS 1,5 MM (0,06
ZOLL) REICHT.

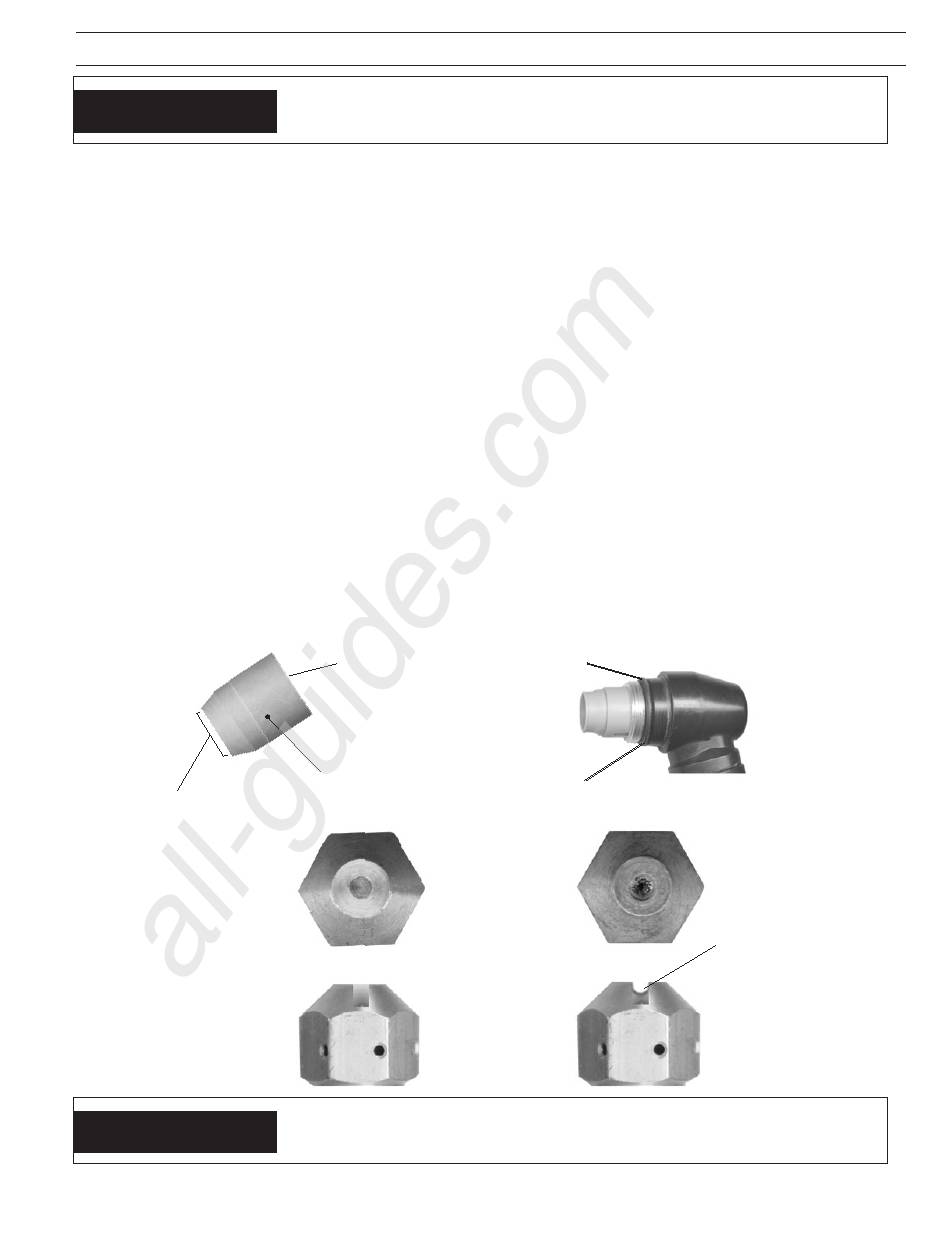

Abbildung 5-1. Wartung von O-Ring, Elektrode und Hitzeschutzkappe
WERDEN.
O-RING
ABGENUTZT
161
WARTUNG
Austauschen, wenn auf eine Tiefe
von 1,5 mm (0,06 Zoll) erodiert.
