ODDÍL 3
VÝSTRAHA
VÝSTRAHA
3.1
PŘIPOJENÍ HOŘÁKU PT-32EH
1.
Z důvodu bezpečnosti obsluhy se přípojky hořáku nacházejí na výstupní svorkovnici, která je umístěna za spodní částí
čelního panelu.
2.
Provlékněte napájecí kabel, kabel startovního oblouku a vodiče spínače hořáku PT32EH skrz objímku v přístupovém
krytu.
3.
Napájecí kabel zapojte do přípojky hořáku (levý závit) a pevně ho utáhněte.
4.
Zapojte vodiče startovního oblouku. Zajistěte, aby byla přípojka napájecího kabelu pevně utažena klíčem.
5.
Vodiče spínače hořáku zasuňte do zásuvky na výstupní svorkovnici.
6.
Nasaďte přístupová dvířka zpátky na napájecí zdroj a zajistěte napájecí kabel stažením objímky. Objímku utahujte s
citem.
All manuals and user guides at all-guides.com
Před prováděním jakékoliv údržby hořáku zajistěte, aby byl hlavní vypínač na konzole
v poloze „VYPNUTO" („OFF") a primární přívod energie byl odpojen.
KOMPLETNÍ INFORMACE O BEZPEČNOSTI A INSTALACI NALEZNETE V UŽIVATELSKÉ
PŘÍRUČCE KE KONZOLE, KTEROU PRÁVĚ POUŽÍVÁTE.
PŘIPOJENÍ STARTOV
NÍHO OBLOUKU
PŘIPOJENÍ
NAPÁJECÍHO
KABELU

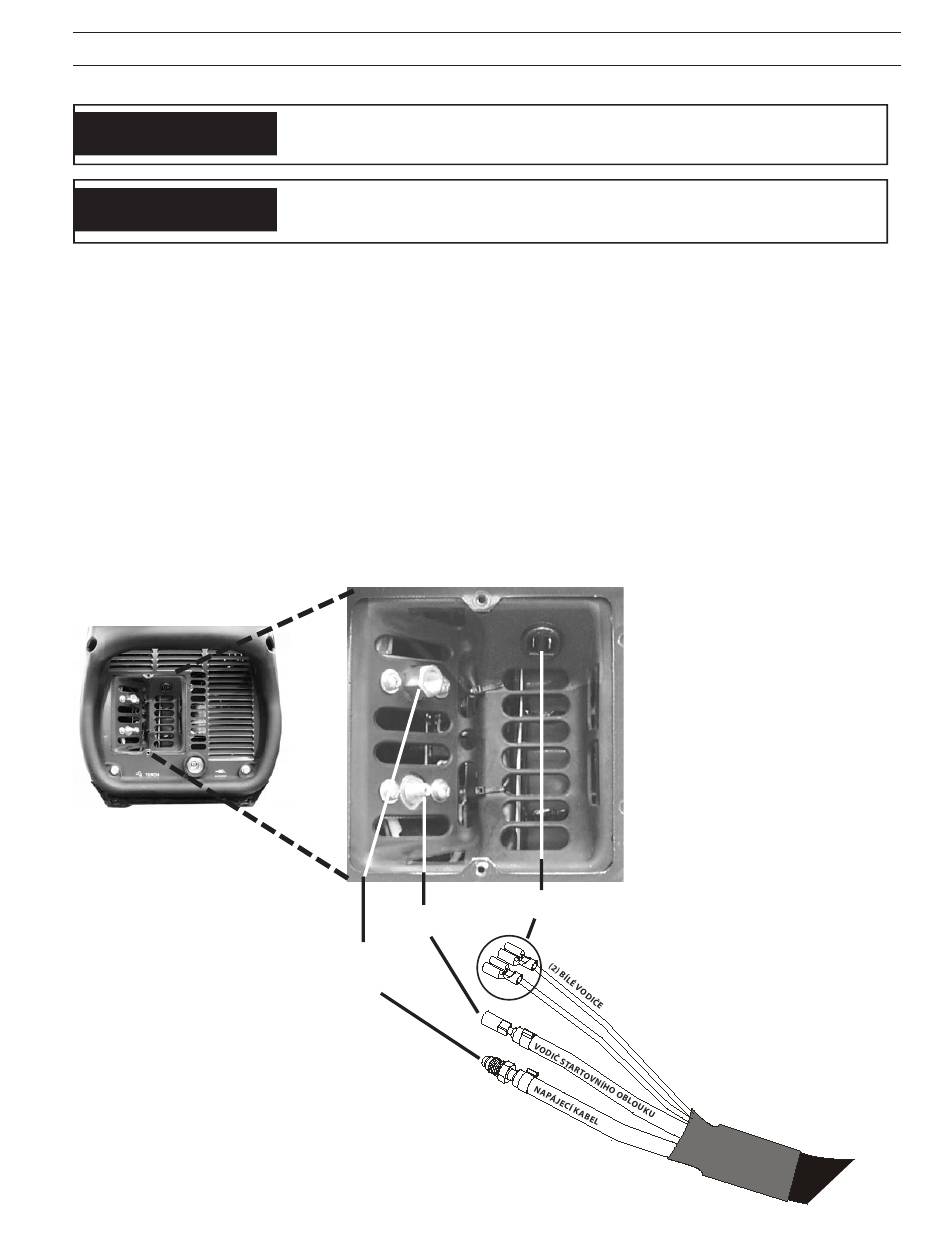

Obrázek 31. Typická připojovací sestava
POZNÁMKA:
Tento obrázek ukazuje přípojky zdroje
Powercut 1250 a 1500. Ostatní modely
Powercut, např. 875 nebo 1125, mají přípojky
identické, ale jejich rozmístění na čelním panelu
se liší. Úplné informace naleznete v příručce k
příslušné konzole.
PŘIPOJENÍ VODIČŮ
SPOUŠTĚ HOŘÁKU
13
INSTALACE
