ODDÍL 5
5.2
DEMONTÁŽ/VÝMĚNA HLAVY HOŘÁKU A
SPÍNAČŮ
VÝSTRAHA
!
Před prováděním jakékoliv údržby hořáku zajistěte,
aby byl hlavní vypínač na konzole v poloze „VYPNUTO"
(„OFF") a primární přívod energie byl odpojen.

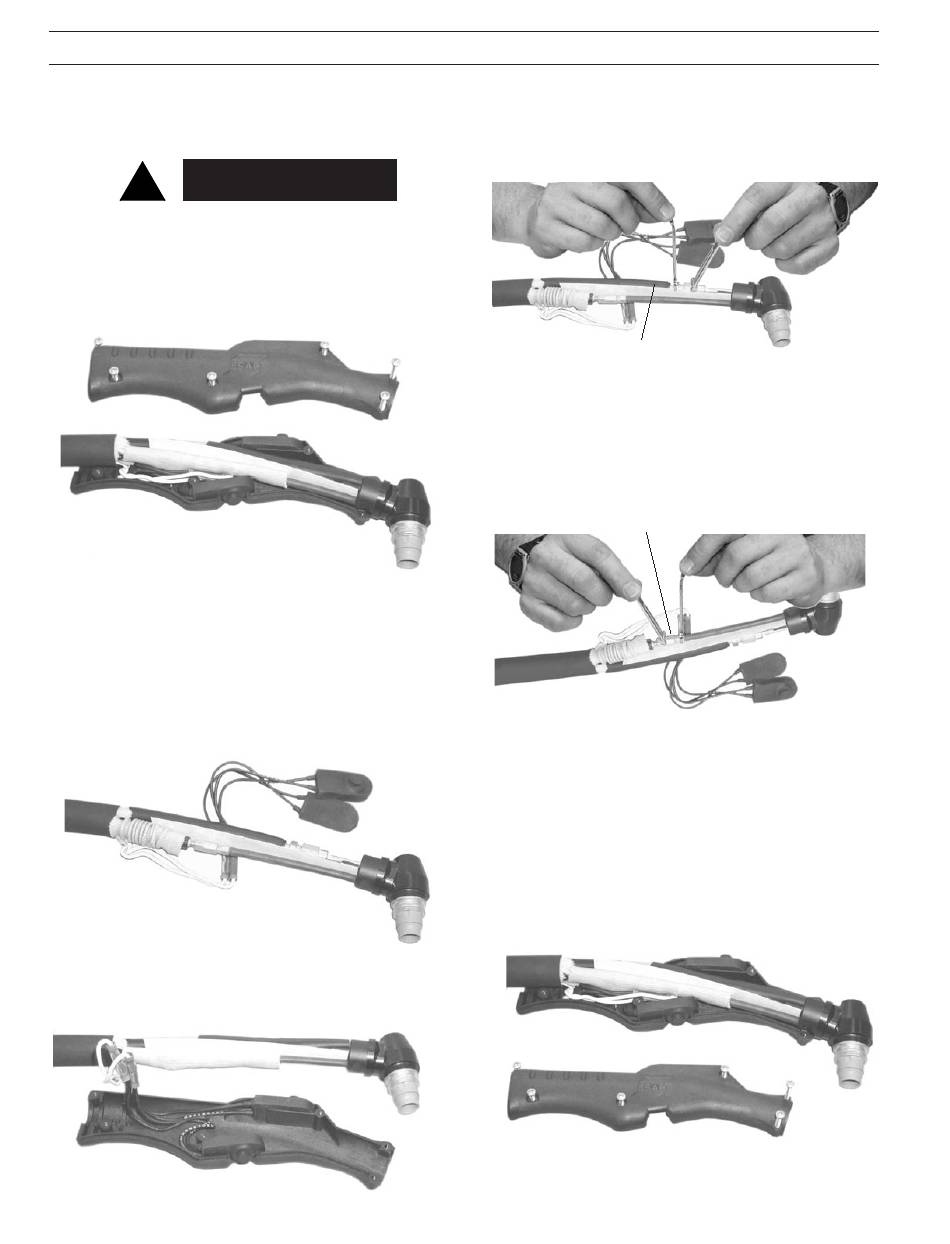

1.
Vyšroubujte z rukojeti šest šroubků. Obě poloviny
rukojeti od sebe oddělte.
2.
Z rukojeti opatrně vyjměte tělo hořáku a oba spína
če. Stažením izolace odhalíte přípojky hadice a ka
belů. Pokud je nutno vyměnit spínač, odstraňte ho
přeříznutím vodičů (2) u spojky. (Náhradní spínače
jsou dodávány s novými spojkami a obzvlášť dlou
hými vodiči.)
3.
Obnovte izolaci tak, jak je vidět na obrázku. Spínače
vložte do rukojeti. Pokračujte krokem 6.
All manuals and user guides at all-guides.com
4.
5.
6.
22
Pokud je nutno vyměnit hlavu hořáku, odpojte od
ní napájecí kabel. Použijte dva klíče, abyste předešli
překroucení mosazné trubičky.
NAPÁJECÍ KABEL
Dále od hlavy odpojte vodič startovního oblouku. Po
užijte dva klíče, abyste předešli překroucení nerezové
trubičky.
PŘIPOJENÍ VODIČE
STARTOVNÍHO OBLOUKU
Vložte hlavu hořáku do rukojeti a provlečte skrz ni
kabely a trubičky. Dráty složte do dutiny a dejte po
zor, aby nepřesahovaly žádnou ze styčných ploch ru
kojeti. Přiložte druhou polovinu rukojeti a utáhněte
ji šesti šroubky. Šroubky utahujte tak dlouho, dokud
nezmizí mezera mezi oběma polovinami.
ÚDRŽBA
