1.4 Garantie
Bzgl. der Garantie über die Produkte muss man sich auf
die allgemeinen Verkaufsbedingungen beziehen.
i
Die Garantie umfasst den KOSTENLOSEN Ersatz
oder die KOSTENLOSE Reparatur der defekten Teile
(welche als defekt vom Hersteller anerkannt werden).
Die Garantie erlischt:
- Wenn das Gerät nicht unter Beachtung der
Anweisungen und Normen verwendet wird, welche in
diesem Handbuch beschrieben sind.
- Wenn Änderungen am Gerät ohne Genehmigung seitens
des Herstellers vorgenommen werden (siehe Abschnitt 1.5).
- Wenn technische Servicemaßnahmen vom Personal durchgeführt
werden, welches nicht vom Hersteller autorisiert worden ist.
- Wenn die in diesem Handbuch beschriebenen
Wartungsmaßnahmen nicht beachtet werden.
1.5 Technisches Service
Für weitere Informationen über Dokumentation, Service-
Dienstleistungen und Geräteteile wenden Sie sich bitte
an: Calpeda S.p.A. (Abschnitt 1.2).
2 TECHNISCHE BESCHREIBUNG
GQ, GX, GM
Bezeichnung der pumpe =
Siehe Bezeichnung auf dem Pumpen-Typenschild oder
auf dem Strichkode-Etikett.
Bedeutung der Kennzeichnung:
GM10
= Technopolymer und Edelstahlpumpe.
GX
= Edelstahlpumpe.
GM
= Graugußpumpe.
GQ
= Graugusspumpe, Edelstahl-Motormantel.
R
= Mit offenem Laufrad.
C,N
= Mit Zweikanalrad (GXC) oder Einkanalrad (GMC).
V,S
= Mit Freistromrad.
G
= Laufrad mit Hochleistungsschneidwerk.
M = Mit einphasigem Wechselstrommotor (ohne
Angabe = mit Drehstrommotor).
2.1 Zweckentsprechende Verwendung
Standardausführung
- Fü r sauberes oder leichtverschmutztes Wasser, mit
Festbestandteilen bis:
6 mm
Korngröße fü r
10 mm Korngröße fü r GQR, GM10.
- Für sauberes und verschmutztes Wasser, auch mit
Festbestandteilen bis Korngröße:
35 mm für GXC, GXV;
40 mm für GQS 40
45 mm für GMC
50 mm für GQN, GQS, GQV, GMV.
65 mm für GQV 65.
Für Flüssigkeiten mit hohen Anteilen von festen und
langfaserigen Beimengungen ist nur die Ausführung mit
Freistromrad GXV, GQS, GQV, und GMV zu verwenden
Laufrad mit Hochleistungsschneidwerk, Ausführung GQG
- Mediumstemperatur bis 35 °C.
- Maximale Mediumsdichte: 1100 kg/m
- Mindest-Eintauchtiefe siehe Kapitel 6.5. - 6.6.
- Maximale Eintauchtiefe: Daten auf Typenschild (bei
geeigneter Kabellänge).
2.2 Vernünftigerweise vorhersehbare Fehlanwendung
Das Gerät wurde ausschließlich zu den im Abschnitt 2.1
beschriebenen Zwecken entworfen und hergestellt.
Die Pumpe darf nie in Teichen, Becken oder
Schwimmbädern eingesetzt werden, in denen
sich Personen befinden.
Die Pumpe darf nicht in einem explosionsgefähr-
deten oder entzündbaren Umfeld eingesetzt
werden.
Die Verwendung vom Gerät zu anderen unzulässigen
Zwecken oder unter in diesem Handbuch nicht
vorgesehenen Bedingungen ist strengstens verboten.
Die Fehlanwendung des Produktes verringert seine
Sicherheits- und Effizienzmerkmale. Calpeda haftet nicht
für Mängel oder Unfälle, welche aus der Nichtbeachtung
der oben beschriebenen Verbote resultieren.
GQ, GX, GM Rev. 100000260_03 - Betriebsanleitung
Tauchmotorpumpen.
GQR 6;
oder
.
.
3

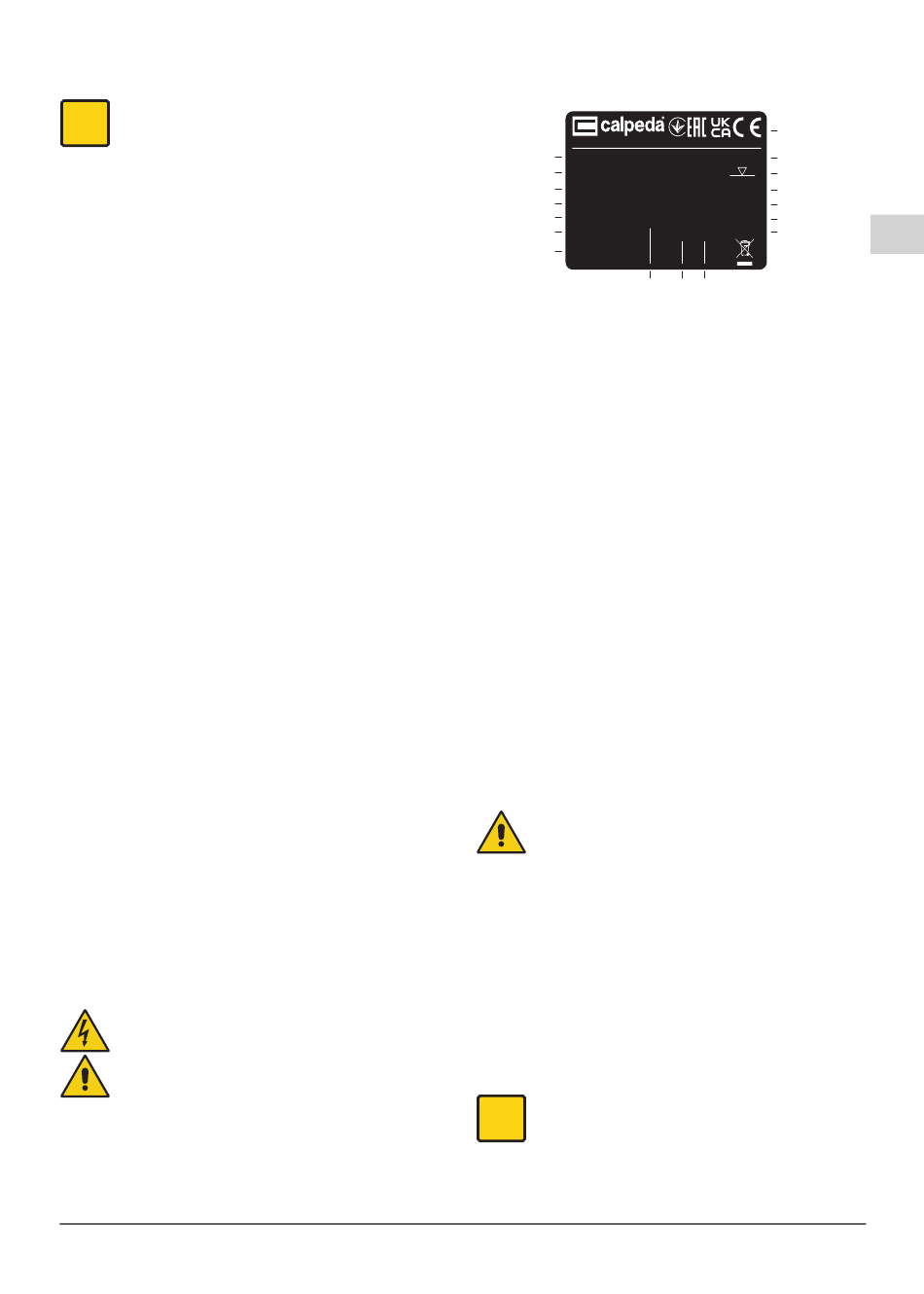

2.3 Kennzeichnung
Im Folgenden finden Sie eine Kopie des Kennschildes, wel-
ches am Außengehäuse der Pumpe angebracht ist.
Montorso (VI) Italy IT 00142630243
1
XXXXXXX
2
Q min/max X/X m
3
H max/min X/X m
4
X kW (XHp)
S.F.
5
220∆/380Y V3~50Hz
6
X/X A
7
XXXXXXXX
8
1 Pumpentyp
2 Fördermenge
3 Förderhöhe
4 Nennleistung
5 Nennspannung
6 Nennstrom
7 Bemerkungen
8 Frequenz
9 Betriebsart
3 TECHNISCHE MERKMALE
3.1 Technische Daten
Abmessungen und Gewicht (siehe Katalog).
Nenndrehzahl 2900/3450 rpm
Schutzklasse IP X8
Netzspannung / Frequenz:
- bis 240V 1~ 50/60 Hz
- bis to 480V 3~ 50/60 Hz
Prü f en Sie die vorhandene Spannung und Frequenz auf
Übereinstimmung mit den Daten auf dem Typenschild
des Motors.
Schalldruck bei Mindest-Eintauchtiefe: < 70 dB (A)
dB (A) f
r GQG.
ü
.
oder Verminderungen
Die Pumpe arbeitet
geräuschlos.
Maximale Anlaufszahl pro Stunde: 30 gleichmäßig verteil-
te Starts.
Höchstzulässiger Pumpenenddruck: 25 m (2,5 bar), 10 m
f
r
, 30 m (3 bar) f
(1 bar)
ü
GM 10
Maximaler Saugdruck: PN (Pa) - Hmax (Pa).
4 SICHERHEITSMASSNAHMEN
4.1 Allgemeine Verhaltensregeln
Vor Gerätegebrauch ist es wesentlich, alle
Sicherheitshinweise sorgfältig durchzulesen.
Lesen
und
beachten
Anweisungen, Betriebsanleitungen und Hinweise
über sämtliche Arbeitsphasen, vom Transport bis
zur endgültigen Entsorgung, welche in diesem
Handbuch geschrieben sind.
Die spezialisierten Techniker sind dazu verpflichtet,
sämtliche Regelungen, Normen und Gesetze zu
beachten, welche in dem Aufstellungsland gelten,
wo die Pumpe verkauft worden ist. Das Gerät
entspricht den geltenden Sicherheitsnormen.
Eine unsachgemäße Verwendung kann jederzeit zu
Schäden an Menschen, Tiere oder Sachen führen.
Der Hersteller schließt jegliche Haftung aus, falls
solche Schäden aus Betriebsbedingungen resultieren,
welche von den in diesem Handbuch bzw. am
Kennschild angegebenen Bedingungen abweichen.
i
Beachten Sie die angegebenen Wartungsfristen und
ersetzen
Sie
sofort
verschlissene Teile. Dadurch wird das Gerät immer
unter den besten Bedingungen funktionieren.
Bestellen Sie ausschließlich originale Ersatzteile,
welche von CALPEDA S.p.A. oder von den
autorisierten Händlern geliefert werden.
16
Made in Italy
15
AAAAXXXXX
17
3
/h
m
X
14
IP XX
13
n XXXX/min
12
cosø X
S1 l.cl. X X kg
11
9 10
10 Isolationsklasse
11 Gewicht
12 Leistungssfaktor
13 Nenndrehzahl
14 Schutzart
15 AAAA Baujahr
15 XXXX Seriennummer
16 Konformität
17 Maximale Eintauchtiefe
, < 75
bei Überflutung
r GQG, GQR 6.
ü
Sie
alle
technische
alle
beschädigte
Seite 17 / 80
