ist je nach Länge und Gewicht mit geeigneten Mitteln zu
befestigen.
Sofern Schlamm-Ablagerungen auf dem Schachtboden zu erwarten
sind, ist die Pumpe auf eine erhöhte Grundplatte aufzustellen,
um oberhalb der Ablagerungen frei laufen zu können.

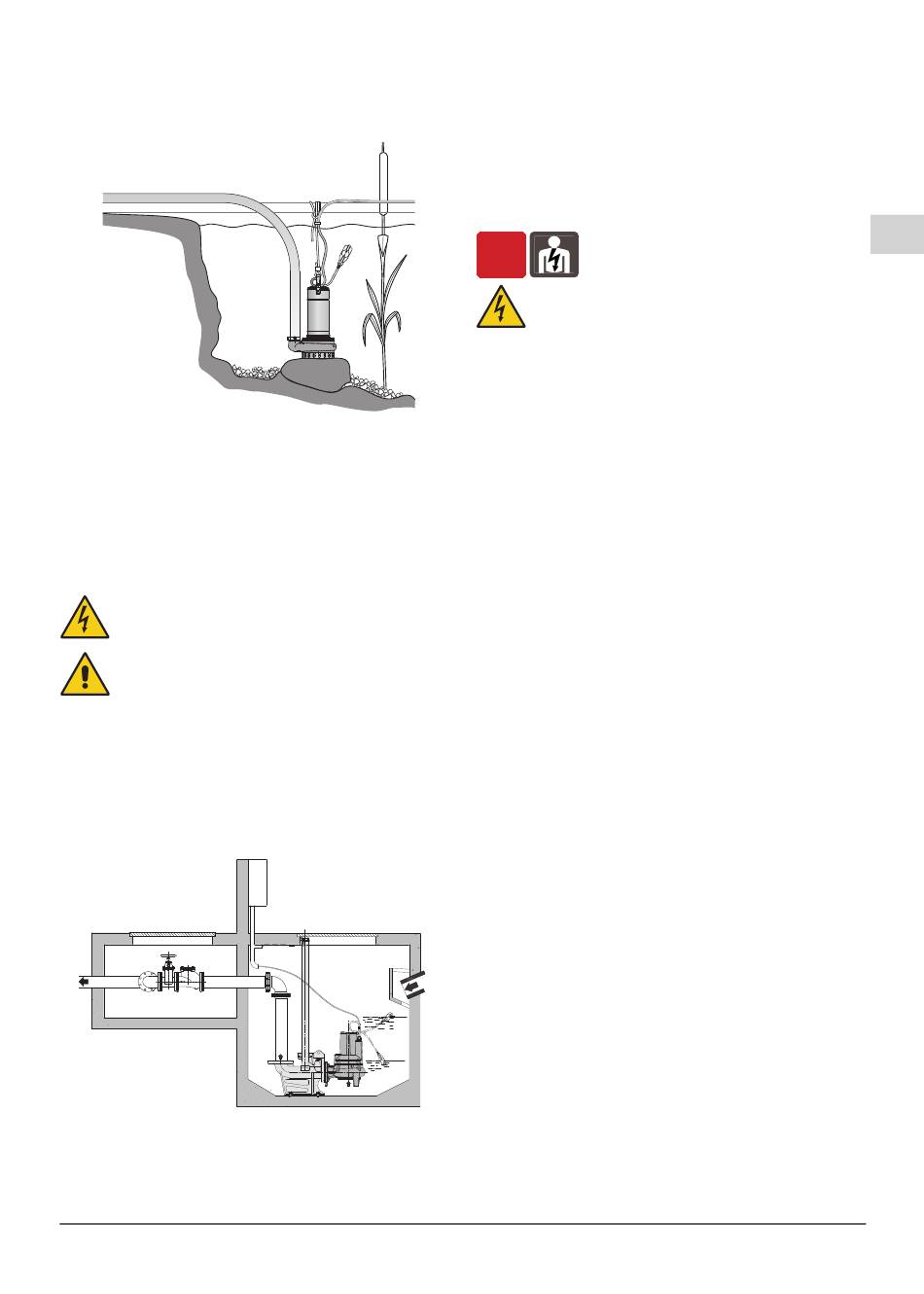

6.6. Freistehende Aufstellung
Bei Anwendungen in Teichen oder Bächen, wo Sand
oder Kies mitangesaugt werden kann, ist die Pumpe auf
eine flache und über den Boden erhobene Grundplatte
aufzustellen, um frühzeitigen Verschleiß zu vermeiden
und damit das Saugsieb vor Verstopfung geschützt bleibt.
Bei Anwendung einer Kunststoff- oder Schlauchleitung
ist unbedingt ein Seil zu verwenden, um die Pumpe zu
versenken, zu befestigen und aufzuheben.
Es
wird
empfohlen,
Sicherungsseil oder eine Sicherungskette aus
unzerstörbarem Material an der Pumpe zu befestigen.
Auf
keinen
Fall darf die Pumpe an dem
Elektrokabel gehoben werden.
Zur Vermeidung von mechanisch oder elektrisch
bedingten Verletzungen ist bei allen tragbaren
Pumpen vor dem Umsetzen die Stromversorgung
sicher zu unterbrechen.
Das
Elektrokabel
ist
Druckkleitung oder am Sicherungsseil zu befestigen. Das
Elektrokabel sollte Spielraum zwischen den Manschetten
haben, um Spannungen durch die Ausdehnung des
unter Belastung stehenden Rohrs zu vermeiden.
6.7. Stationäre Nassaufstellung mit Kupplungs- und
Führungssystem GMC 50-65, GMV 50-65, GQV
Durch das automatische Kupplungssystem kann die
Pumpe rasch und wirksam kontrolliert werden.
Der Kupplungsfuß wird gemeinsam mit der Druckleitung,
auf dem Grund des Schachtes befestigt.
Zwei Fü h rungsrohre verbinden den Stü t zfuß mit dem am
Rand der Klappe befestigten Verankerungsbügel.
GQ, GX, GM Rev. 100000260_03 - Betriebsanleitung
3.93.004/1
immer
ein
Halte-
oder
mit
Manschetten
an
On
Off
Die Pumpe wird längs des bzw. der Führungsrohre
abgesenkt, bis die genaue Kupplungsposition erreicht ist;
die Dichtigkeit wird durch das Eigengewicht der Pumpe
selbst erreicht.
Dieser Vorgang kann beliebig oft wiederholt werden und
erleichtert
insbesondere
Kontrolleingriffe. Die Pumpe wird ganz einfach mittels einer
Kette aus dem Schacht gehoben (auch bei Überflutung der
Anlage).
6.8. Elektrischer Anschluß
OFF
Der elektrische Anschluß ist von Fach-personal
unter Beachtung der örtlichen Vorschriften
auszuführen.
Sicherheitsvorschriften befolgen.
Die Pumpe muß immer, auch mit nicht metallischer
Druckleitung, an die Erdung angeschlossen werden.
Frequenz und Netzspannung mit den Angaben auf dem
Typenschild vergleichen.
Die Benutzung in Schwimmbecken, Gartenteichen und
ähnlichen Orten ist nur zulässig, wenn sich keine Personen im
Wasser befinden und wenn die Pumpe an einem Schaltkreis
angeschlossen
ist,
Schutzeinrichtung mit einem Nennfehlerstrom (IΔN) ≤ 30 mA
geschützt ist.
Es ist eine Vorrichtung zur Abschaltung jeder Phase vom
Netz (Schalter) mit einem Öffnungs-abstand der Kontakte
von mindestens 3 mm zu installieren.
Bei Kabelverlängerungen versichern Sie sich, daß der
Kabelquerschnitt geeignet ist, einen Spannungsabfall zu
vermeiden. Die Verbindungsstellen der Verlängerung müssen
trocken bleiben.
6.8.1. Einphasen-Wechselstrompumpen Ausführung mit
Stecker:
Diese Pumpen sind mit Anlaufkondensator, Thermoschutz,
Schwimmerschalter, Stecker und Anschlusskabel H07RN-F
(H05RN-F für GM10), ausgestattet.
der
Stecker an eine Steckdose mit Schutzleiter anschließen.
Schaltbild siehe (Kap. 12.2 ANHÄNGE).
6.8.2. GQG Einphasen - Wechselstormpumpen
Lieferung einschließlich Schaltgerät mit Überlastschutz
und Anlaufkondensator. Anschlußkabel H07 RN8-F,
ohne Stecker und ohne Schwimmerschalter. Schaltplan
(siehe Schaltplan im Schaltkasten).
6.8.3. Dreiphasen - Drehstrom
GQR, GQN, GQS, GQV, GXC, GXV
Ausführung ohne Stecker:
Bei diesen Pumpen ist ein Motorschutzschalter mit Kurve D
entsprechend der Stromaufnahme laut Typenschild im
Schaltkasten einzubauen.
Bei Drehstrompumpen muß ein am Schaltkasten angeschlos-
sener Schwimmerschalter verwendet werden, wenn der
Wasserspiegel nicht direkt auf Sicht kontrolliert werden kann,
um die Pumpe vor Trockenlauf zu schützen und um die
Wasserstände zur automatischen.
Ein- und Ausschaltung festzulegen.
6.8.4. Dreiphasen-Drehstrompumpen GMC, GMV
Ausführung ohne Stecker:
Bei diesen Pumpen ist ein Motorschutzschalter mit Kurve D
entsprechend der Stromaufnahme laut Typenschild im
Schaltkasten einzubauen.
Diese Pumpen sind mit 2 Mikro-Thermoschaltern ausgestattet,
die in Reihe geschaltet und zwischen 2 Phasen eingesetzt sind.
Diese Thermoschalter schützen nur vor Überlastung, aber
alle
Wartungs-
der
durch
eine
Fehlerstrom-
, GQG
Seite 19 / 80
