1.4 Garanti
För produktgaranti, se de allmänna köpevillkoren.
i
Garantin
innefattar
reparation av defekta delar (som erkänns av
tillverkaren).
Apparatens garanti förfaller om:
- Användningen av apparaten inte överensstämmer
med de instruktioner och föreskrifter som beskrivs i
denna handbok.
- Modifieringar eller variationer godtyckligen utförts
utan godkännande från tillverkaren (se avsnitt 1.5).
- Tekniska åtgärder har utförts av personal som inte
är godkänd av tillverkaren.
- Underhåll som föreskrivits i denna handbok har för-
summats.
1.5 Teknisk support
För all övrig information om dokumentation, sup-
porttjänser och apparatens delar, var god kontakta:
Calpeda S.p.A. (se avsnitt 1.2)
2 TEKNISK BESKRIVNING
Pumpbeteckning = GQ, GX, GM Dränkbar dräneringspump.
Se benämningen på namnplåten eller på streckkoden.
S
Förklaring av benämningen:
GM10 = Pump i teknopolymer och rostfritt stål.
GX
= Rostfri pump.
GM
= Gjutjärns pump.
GQ
= Pump i gjutjärn och rostfritt stål.
R
= Med öppet pumphjul.
C,N = Med två (GXC) eller en-passage (GMC)
pumphjul.
V,S = Med fri-flödes (vortex) pumphjul.
G
= Pumphjul med högeffekts skär.
M = Med enfas motor (utan benämning =
trefasmotor).
2.1 Avsedd användning
Standardutförande
- För rena eller lätt förorenade vätskor i lösning med
maximal partikelstorlek av:
6 mm för GQR 6;
10 mm för GQR, GM10.
- För rena samt lätt förorenade vätskor även
innehållande partiklar med maximal storlek av:
35 mm för GXC, GXV;
40 mm för GQS 40;
45 mm för GMC;
50 mm för GQN, GQS, GQV, GMV;
65 mm för GQV 65.
Vid en hög koncentration av fiberrika partiklar
skall fri- flödes (vortex) pumphjul användas GXV,
GQS, GQV samt GMV konstruktion eller pumphjul
med högeffekts skär GQG konstruktion.
- Maximal vätsketemperatur: 35 °C.
- Maximal vätskedensitet: 1100kg/m
- Minsta pumpdjup se avsnitt 6.5. - 6.6.
- Maximalt monteringsdjup: se data på namnplåten
(beroende på kabellängden).
2.2 Felaktig användning som rimligen kan förutses
Apparaten har projekterats och konstruerats endast
för det bruk som avses i avsnitt 2.1.
Får ej brukas i dammar, tankar eller badpoo-
ler där människor befinner sig eller kan komma
i kontakt med vätskan.
Pumparna får ej användas i explosiva eller
brandfarliga omgivningar.
Det
är
absolut
apparaten för felaktiga ändamål och att
använda den på sätt som inte förutsetts i
denna handbok.
En felaktig användning av produkten försämrar säkerhet-
segenskaperna och apparatens funktion, därför kan inte
Calpeda hållas ansvarigt för fel eller olyckor till följd
av försummelse att iaktta ovan nämnda förbud.
Sidana 38 / 80
GRATIS
byte
eller
.
3
förbjudet
att
använda
GQ, GX, GM Rev. 100000260_03 - Drift/installationsanvisningar

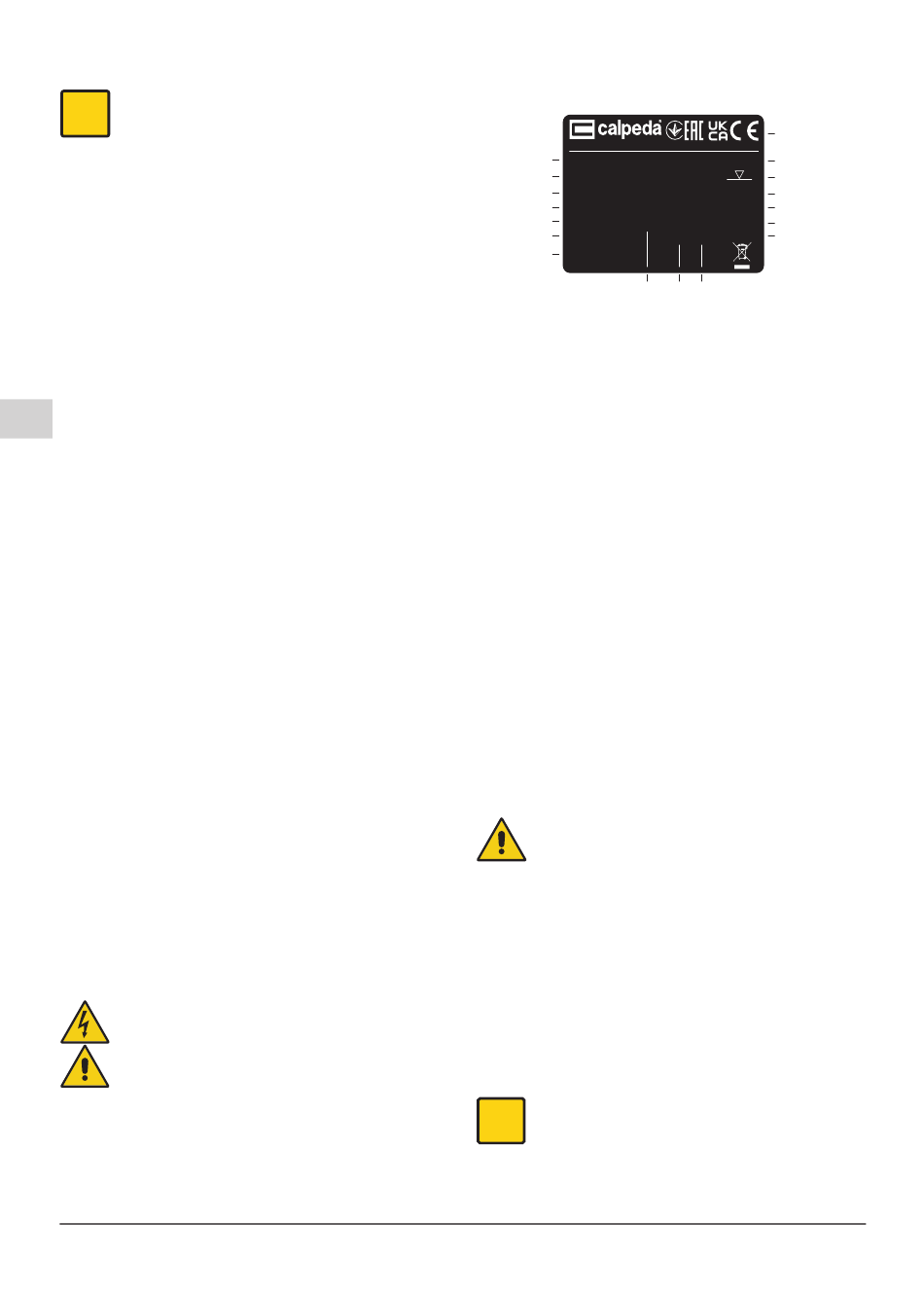

2.3 Märkning
Nedan följer en kopia av märkskylten som är place-
rad på pumpens yttre hölje.
Montorso (VI) Italy IT 00142630243
1
XXXXXXX
2
Q min/max X/X m
3
3
H max/min X/X m
4
X kW (XHp)
S.F.
5
220∆/380Y V3~50Hz
6
X/X A
7
XXXXXXXX
8
1 Pump typ
2 Flöde
3 Tryck
4 Avgiven effekt
5 Driftspänning
6 Strömförbrukning
7 Noteringar
8 Fréquence
9 Driftpunkt
3 TEKNISKA EGENSKAPER
3.1 Tekniska data
Totalmått och vikt (se den tekniska katalogen).
Nominell hastighet 2900/3450 varv/min.
Skydd - IP X8
Matarspänning/Frekvens:
- upp till 240V 1~ 50/60 Hz
- upp till 480V 3~ 50/60 Hz
Kontrollera att Frekvens samt spänning överens-
stämmer med namnplåten.
Ljudnivå vid minsta tillåtna vätskedjup: 70dB(A), < 75
dB (A) för GQG..
Ljudnivå sänks eller minskande när vätskedjupet
ökar.
Maximala starter per timme: 30 stycken med regel-
bundna intervaller.
Maximalt tillåtna arbetstryck i pumphuset 25 m (2,5 bar),
10 m (1 bar) för GM 10, 30 m (3 bar) för GQG, GQR 6.
Maximalt sugtryck: PN (Pa) - Hmax (Pa).
4 SÄKERHET
4.1 Allmänna beteendeföreskrifter
Innan produkten används ska man ha
kunskap om alla säkerhetsindikationerna.
Läs noggrant igenom och följ alla tekniska
instruktioner, funktionsanvisningar och indikationer
som finns i denna handbok för de olika skedena:
allt från transport till slutlig kassering.
De specialutbildade teknikerna ska iaktta
regler, bestämmelser och lagstiftning som
gäller i det land där pumpen säljs.
Apparaten uppfyller all tillämplig säkerhetslag-
stiftning.
Felaktig användning kan dock förorsaka
personskador eller skador på egendom och djur.
Tillverkaren avsäger sig allt ansvar vid sådana
skador eller vid användning under andra
förhållanden än de som indikeras på märkskylten
och i de här instruktionerna.
i
För att apparaten alltid ska kunna fungera på
bästa
sätt
respekteras och skadade eller utslitna delar
bytas ut lägligt.
Använd
endast
CALPEDA
S.p.A.eller
auktoriserad leverantör.
16
Made in Italy
15
AAAAXXXXX
17
/h
m
X
14
IP XX
13
n XXXX/min
12
cosø X
S1 l.cl. X X kg
11
9 10
10 Isolationsklass
11 Vikt
12 Effekt faktor
13 Varvtal
14 Skyddsklass
15 AAAA Tillverkningsår
15 XXXX Serienummer
16 Certifikat
17 Maximalt monteringsdjup
bör
underhållsintervallen
originalreservdelar
någon
annan
från
