12. ALLEGATI
12.2

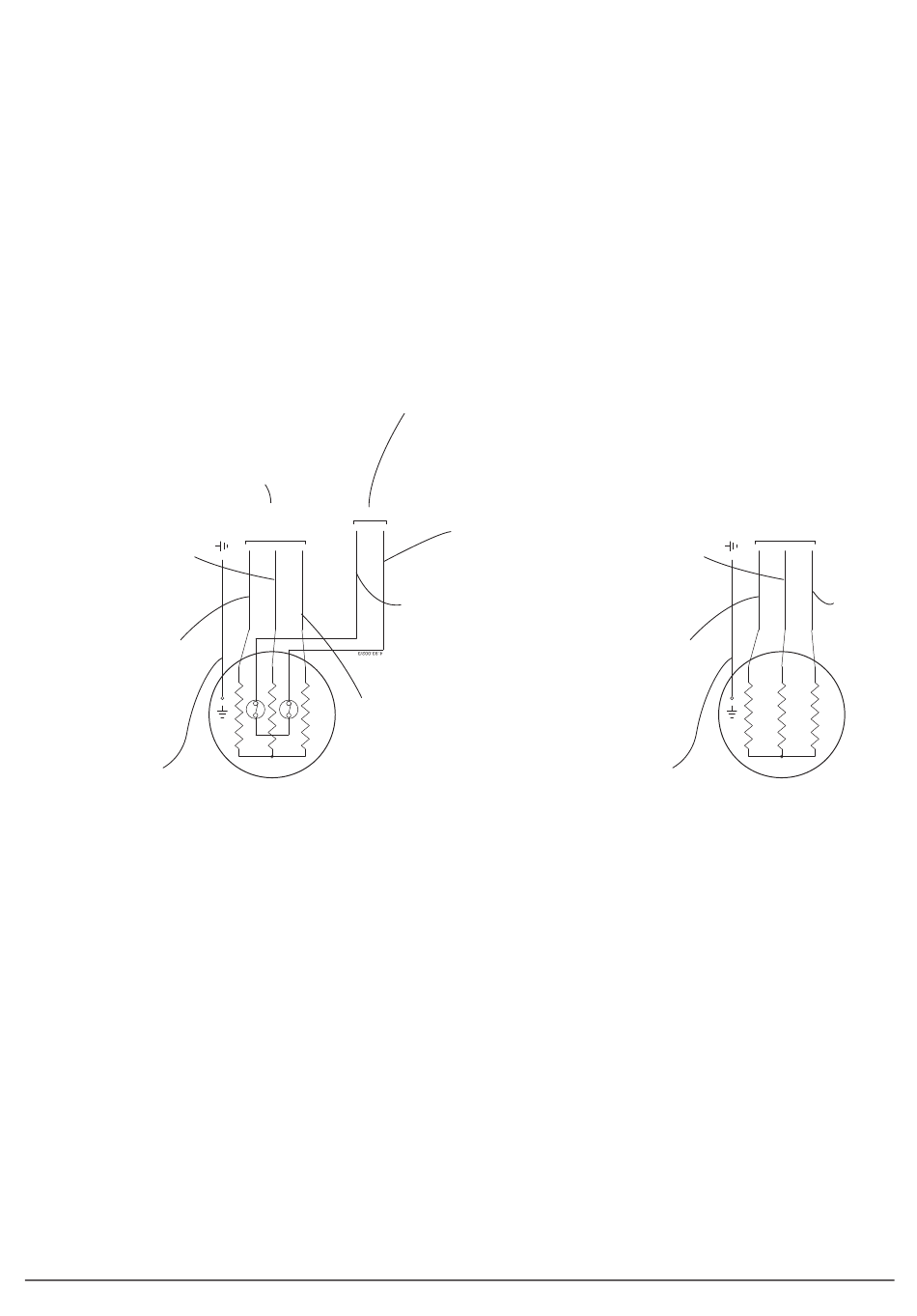

Schema elettrico - Electrical diagram
Schaltbild - Schéma électrique
Esquema eléctrico
Elschema - Schakelschema - Ηλεκτρική σύνδεση
ëıÂχ ÔÓ‰Íβ˜ÂÌËfl - 首级导叶
GMC, GMV
Ai morsetti di potenza del contattore
To the terminal connection points of the contactor
Zu den Anschlußstellen der Stromversorgung
Vers les points de connexion du contacteur
A los bornes de potencia del contactor
blu
blue
blau
bleu
azul
blå
blauw
μπλε
синий
nero
black
schwarz
noir
negro
svart
zwart
μαύρο
черный
verde/giallo
green/yellow
grün/gelb
vert/jaune
verde/gualdo
grön/gul
groen/geel
ÐñÜóéíï/êßôñéíï
Зелёный / жёлтый
72 / 80
Termoprotettori da collegare alla bobina del contattore
Thermal protectors to connect to the contator coil
Zum Schutzrelais für Thermo-Schutzschalter
Protecteurs thermiques vers la bobine du contacteur.
Termoprotectores a conectar a la bobina del contactor
3 ~ 220-240 V
3 ~ 380-415 V
marrone
brown
braun
marron
marrón
rödbrun
bruin
KáöÝ
Motore
Motor
корич
Moteur
bianco
white
weiss
blanc
blanco
vit
wit
grigio
λευκό
grey
белый
grau
gris
gris
grå
grijs
γκρι
серый
ÐñÜóéíï/êßôñéíï
Зелёный / жёлтый
GQR, GQN, GQS, GQV
GXC, GXV
grigio
grey
grau
3 ~ 220-240 V
gris
3 ~ 380-415 V
gris
grå
grijs
γκρι
серый
nero
black
schwarz
noir
negro
svart
zwart
μαύρο
черный
verde/giallo
green/yellow
grün/gelb
vert/jaune
verde/gualdo
grön/gul
Motore
groen/geel
Motor
Moteur
GQ, GX, GM Rev. 100000260_03
marrone
brown
braun
marron
marrón
rödbrun
bruin
KáöÝ
корич
