Flytta inte på eller ändra märkskyltar som
anbringats på apparaten av tillverkaren.
Apparaten får inte sättas igång om det finns
fel eller skadade delar.
Löpande och särskilt underhållsarbete som
förutser en nedmontering, även partiell, av
maskinen ska utföras först efter att appara-
tens nätförsörjning har kopplats från.
Förorening av vätskan kan inträffa till följd av
smörjmedelsläckage.
4.2 Säkerhetsanordningar
Apparaten består av ett utvändigt pumphus i rostfritt
stål som förhindrar kontakt med de inre delarna.
4.3 Restrisker
Apparaten uppvisar inga restrisker enligt dess projek-
tering och avsedda användning (vid iakttagande av
avsedd användning och säkerhetsföreskrifter).
4.4 Säkerhets- och informationsskyltar
Det förutses inga särskilda skyltar eller märken för
denna produkt.
4.5 Personlig skyddsutrustning
Vi råder de behöriga operatörerna att bedöma och
tänka på vilken typ av skyddsutrustning som är
lämplig att använda under installations-, start- och
underhållsfaserna.
Skyddshandskar ska användas under löpande och
särskilt underhåll när filtret ska avlägsnas.
Märke
Obligatorisk personlig skyddsutrustning
SKYDD AV HÄNDERNA
(handskar för skydd mot kemiska,
termiska och mekaniska risker)
5 TRANSPORT OCH FÖRFLYTTNING
Produkten är förpackad för att hålla innehållet helt.
Undvik att placera överdrivna vikter på lådan under
transporten. Se till att lådan inte kan röra sig fritt
under transporten och att transportfordonet är läm-
pligt för emballagens totala yttermått.
Fordonen för transport av den förpackade pumpen
ska vara anpassade för produktens mått och vikt (se
den tekniska katalogen).
5.1 Förflyttning
Förflytta emballaget försiktigt, eftersom det inte får
utsättas för stötar.
Undvik att stapla annat material på emballagen efter-
som det kan försämra skicket på pumpen.
Om vikten överstiger 25 kg ska emballaget lyftas av
två personer samtidigt (se den tekniska katalogen).
5.2 Lagring
Apparaten ska lagras på en torr plats, skyddad från
stätar och om möjligt i originalförpackningen.
Iaktta följande lagringsförhållanden:
- Miljötemperatur -10°C till +70°C.
- Relativ fuktighet: från 10% till 90% utan kondens.
6 INSTALLATION
6.1 Totalmått
För
apparatens
totalmått,
katalogen).
6.2 Miljökrav och mått på installationsplatsen
Kunden ska förbereda installationsplatsen på lämpligt
sätt för en korrekt installation och i enlighet med
konstruktionskraven (elanslutningar osv...).
Det är strikt förbjudet att installera och driftsätta
maskinen i potentiellt explosiva omgivningar.
GQ, GX, GM Rev. 100000260_03 - Drift/installationsanvisningar
(se
den
tekniska
6.3 Uppackning
i
Kontrollera att apparaten inte har skadats
under transporten.
När maskinen väl har packats upp, ska förpackning-
smaterialet avlägsnas och/eller återanvändas enligt
de bestämmelser som gäller i det land där apparaten
ska användas.
6.4. Installation
Den inre diametern på tryckledningen får aldrig vara
mindre än diametern på pumpens anslutning:
G 1
1
/
(DN 32 PN6) för GQG;
2
G 1
/
(DN 40) för GXC, GXV, GQR, GQS 40, GM10;
1
2
G 2
(DN 50) fö GQR 10-50, GMC 50,GMV 50,
GQN,GQS,GQV;
G 2
1
/
(DN 65) för GQV 65;
2
(DN 65) för GMC 50-65, GMV 50-65.
VARNING:
Pumparna
transporteras i avsett handtag för detta ändamål
och ej genom dragning i den elektriska kabeln.
Placera pumpen vertikalt på botten av pumpgropen,
om för mycket föroreningar finnes måste pumpen
placeras en bit upp.

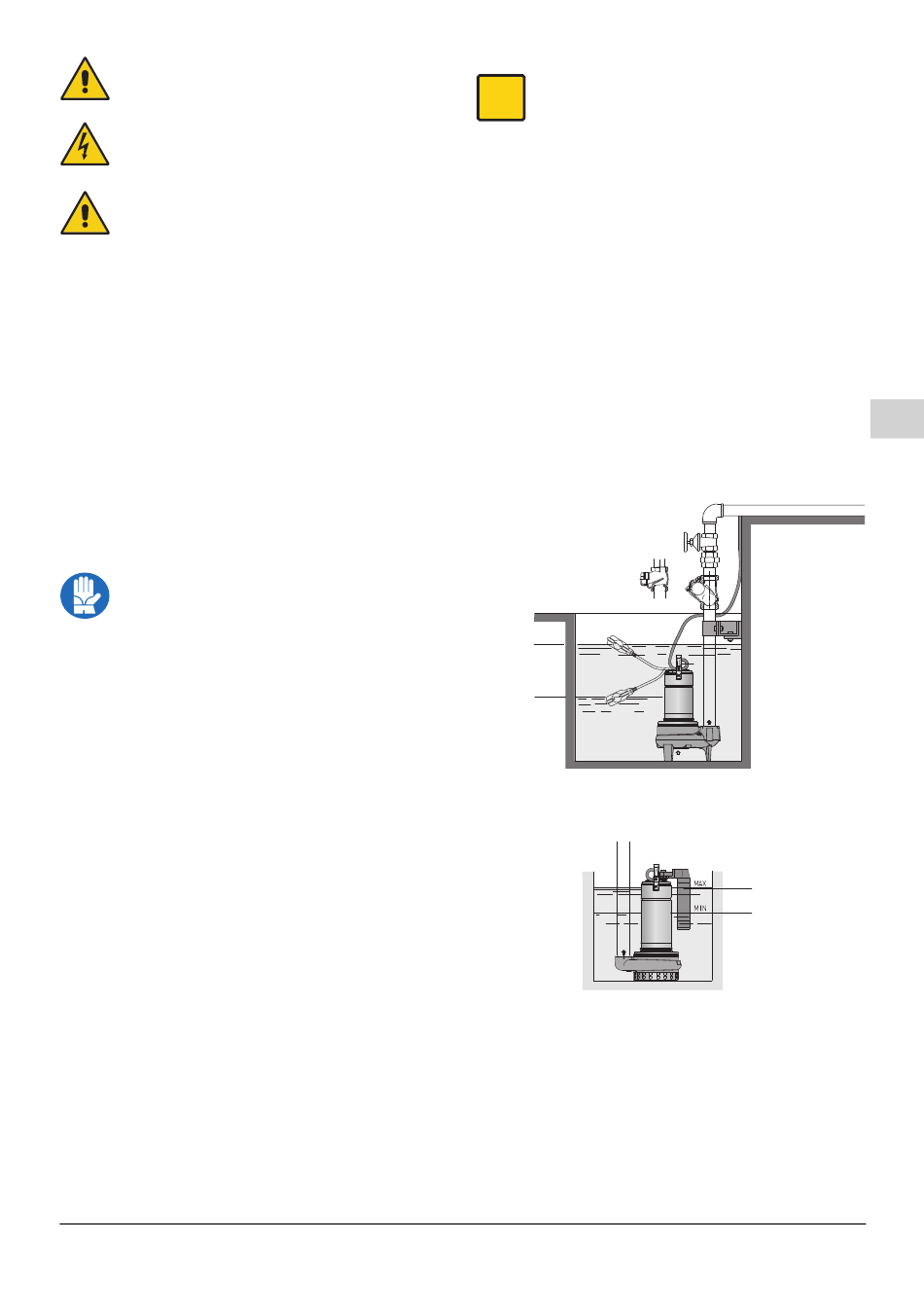

6.5. Stationär installation
GM 10
GQR
On
Off
6.5.1. Stationär
installation
magnetisk nivåbrytare
I rörledningen skall en backventil monteras för att
förhindra returflöde. (kulventil och klappventil för
GQR, GM10).
Vid stationär installation skall en backventil monteras
för att undvika returflöde i tryckledningen.
Förbered för möjligheten att demontera pumpen utan
att tömma rörledningen (om nödvändigt, montera en
avstängningsventil samt en unionskoppling).
När pumpen är monterad skall rörledningen fästas så
att den ej belastar pumpen.
Om små partiklar förväntas från bottenunderlaget
måste ett stöd monteras för att hålla pumpen upprätt.
skall
lyftas
samt
3.93.037/3
Med
vertikal
On
Off
3.93.037/3
Sidan 39 / 80
