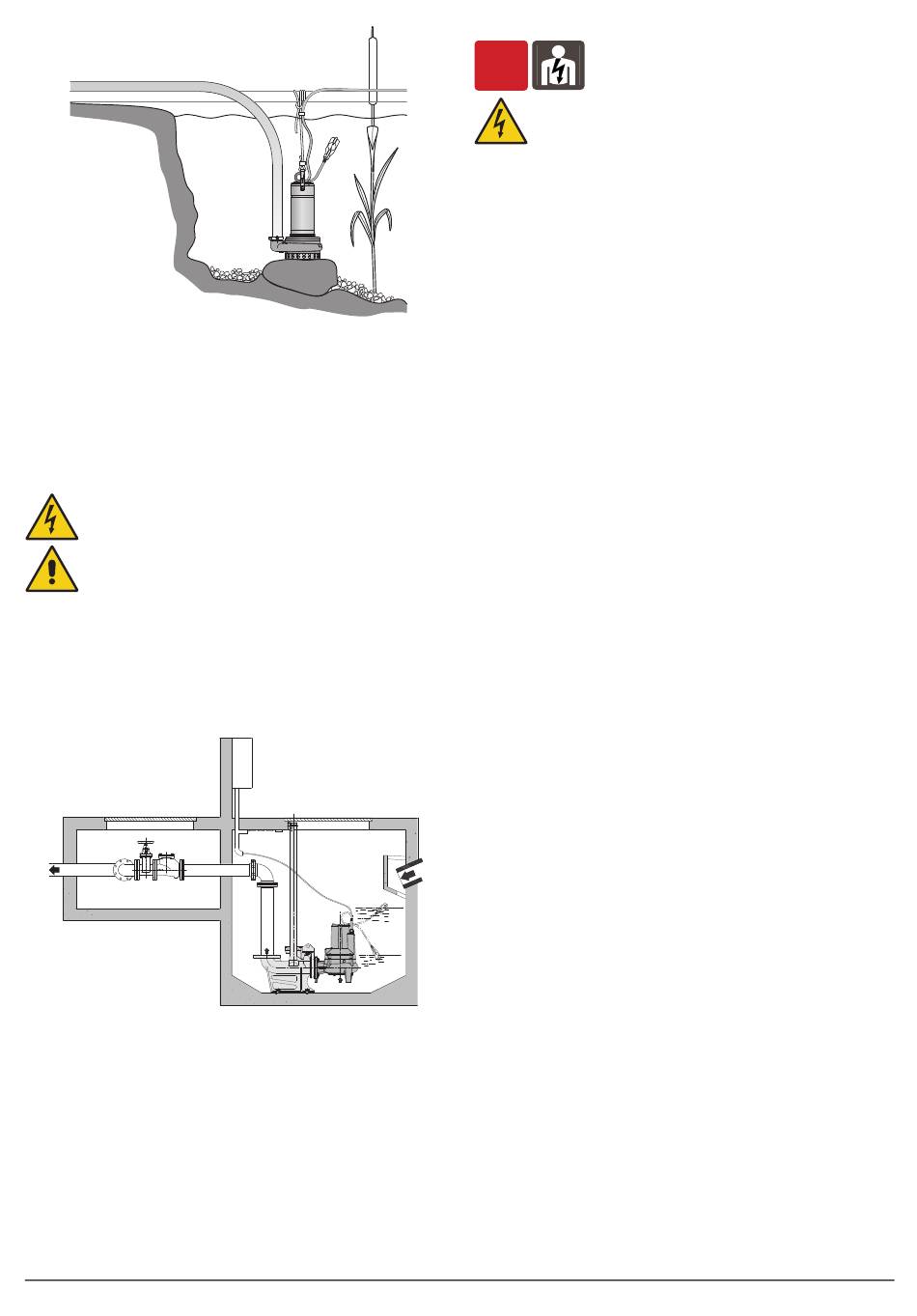

6.6. Φορητή εγκατάσταση.
Για να προστατέψετε την αντλία όταν αυτή
χρησιμοποιείται σε στάσιμα νερά (βούρκος) ή
ποτάμια, ανυψώστε την τόσο ώστε να αποφεχθεί
αναρρόφηση άμμου και χαλικιών.
Όταν η σύνδεση γίνεται με πλαστικό σωλήνα ή με
flexible, πρέπει να χρησιμοποιείται ένα ανθεκτικό σχοινί,
για ασφαλή τοποθέτηση και εξάρμοση της αντλίας.
Ένα ασφαλές σχοινί ή αλυσίδα μη φθαρτού υλικού,
πρέπει πάντα να χρησιμοποιείται για μία ασφαλής
αιωρούμενη αντλία.
Μην χρησιμοποιείτε ποτέ το ηλεκτρικό καλώ-
διο για να ανυψώσετε ήνα κατεβάσετε την
αντλία.
Για αποφύγετε τον κίνδυνο μηχανικής ή
ηλεκτρικής βλάβης, όλες οι φορητές αντλίες
θα πρέπει ασφαλές να απομονωθούν από το
ηλεκτρικό ρεύμα πριν τις μετατοπίσετε.
Στερεώστε το ηλεκτρικό καλώδιο στον σωλήνα
σύνδεσης ή στην αλυσίδα-σχοινί, χωρίς να είναιπολύ
τεντωμένο.
6.7. Σταθερή εγκατάσταση με αυτόματο σύστημα
σύζευξης και οδηγοί με βέργες
GMC 50-65, GMV 50-65, GQV.
Το αυτόματο σύστημα σύζευξης επιτρέπει τον
γρήγορο και αποτελεσματικό έλεγχο λειτουργίας.
Το σύστημα της σύζευξης συνδέει το πυθμένα του
βόθρου με την σωλήνα της κατάθλιψης; Δύο
σωλήνες συνδέουν το καταδυόμενο άγκιστρο,
ασφαλίζοντάς το στην άκρη στο πάνω μέρος του
βόθρου.
Η αντλία κατεβαίνει από τους οδηγούς μέχρι να
φτάσει ακριβώς στο σημείο σύζευξης, η στεγάνωση
εξασφαλίζεται χάρης το βάρος της αντλίας.
Η λειτουργία αυτή μπορεί να επαναληφτεί όσες
φορές θέλουμε για να κάνουμε έλεγχο και σέρβις
ευκολότερα; Η αντλία είναι απλό να αποσπαστεί από
τον βόθρο μέσω μίας αλυσίδας (ακόμα και αν το
σύστημα καλύπτεται).
Σελίδα 54 / 80
6.8 Ηλεκτρική σύνδεση
OFF
Η ηλεκτρική σύνδεση πρέπει να 'L εκτελείται
από έναν ικανό ηλεκτρολόγο
και σύμφωνα με τις οδηγίες. Ακολουθείστε
όλα τα στάνταρ ασφαλείας.
Η μονάδα πρέπει πάντα να γειώνεται, αλλά όχι στο
μεταλλικό σωλήνα αναρρόφησης.
Σιγουρευτείτε
ανταποκρίνονται στα στοιχεία που αναγράφονται στο
ταμπελάκι της αντλίας. Για την χρήση της σε πισίνες (όχι
όταν άνθρωποι είναι μέσα σε αυτές), σε δεξαμενές,
φρεάτια και παρόμοια μέρη, η ηλεκτρική συσκευή πρέπει
να συνδέεται με μετασχηματιστή IΔN 30mA.
Για να αποσυνδέσετε μια αντλία, κρατήστε μια
απόσταση 3mm από τους πόλους του φις.
3.93.004/1
Όταν
χρησιμοποιείτε
συγουρευτείτε ότι η διατομή είναι το κατάλληλο
μέγεθος για να αποφύγετε πτώση τάσης και ότι η
σύνδεση είναι στεγανή.
6.8.1. Μονοφασικές αντλίες
Ακολουθείστε όλες τις οδηγίες προφύλαξης.
Η αντλία πρέπει πάντα να γειώνεται, αλλά όχι στο
μεταλλικό σωλήνα σύνδεσης.
Το μοτέρ φέρει θερμίστορ προστατεύοντας το από
υψηλές θερμοκρασίες που μπορεί να προκληθούν από τις
στροφές με καλώδιο τροφοδοσίας τύπου H07RN-F
(H05RN-F για GM10), με βύσμα και με πλωτηροδιακόπτη..
Ηλεκτρική σύνδεση (κεφ. " ΠΑΡΑΡΤΗΜΑ 12.2 ")
6.8.2. Μονοφασικές αντλίες GQG
Συνοδεύεται με κουτί ελέγχου με υπερφόρτωση
προστατευτική συσκευή και με πυκνωτές
εκκίνησης. καλώδιο ρεύματος πληκτρολογήστε
H07RN8-F, χωρίς βύσμα και με πλωτηροδιακόπτη.
Ηλεκτρικό διάγραμμα (παράγραφος 12.2 παραρτήματα)
(βλέπε το διάγραμμα μέσα στο κουτί ελέγχου).
6.8.3. Τριφασικές αντλίες
GQR, GQN, GQS, GQV, GXC, GXV , GQG
Συνδέστε σε ένα πίνακα αυτοματισμού με προστασία
από υπερφόρτωση,σύμφωνα με τα στοιχεία ε
καμπύλη D της αντλίας
ταμπελάκι της συσκευής.
Στις τριφασικές αντλίες όταν η στάθμη του νερού
φτάνει
τοποθετήσετε ένα φλοτέρ συνδεδεμένο στον πίνακα
ελέγχου, προστατεύοντας την αντλία από ξηρή
λειτουργία, σε τέτοιο σημείο, έτσι ώστε η αντλία να
ξεκινάει και να σταματάει αυτόματα.
6.8.4. Τριφασικές αντλίες GMC, GMV.
On
Συνδέστε σε ένα πίνακα αυτοματισμού με προστασία
από υπερφόρτωση,σύμφωνα με τα στοιχεία ε
καμπύλη D της αντλίας
Off
ταμπελάκι της συσκευής.
Εσωτερικά του μοτέρ έχουν τοποθετηθεί 2
θερμίστορ, οι οποίοι έχουν συνδεθεί σε σειρά και
παρεμβάλλονται μεταξύ 2 διαφορετικών φάσεων του
μοτέρ, προστατεύοντάς το από υπερφότωσηκαι όχι
από
μπλοκάρισμα
αυτοματισμού πρέπει συνεπώς να ταιριάζει με ένα
κατάλληλο ρελέ, ένα θερμικό και μεένα διακόπτη
ON/OF.Στις τριφασικές αντλίες όταν η στάθμη του
νερού φτάνει στο κατώτατο σημείο, πρέπει να
τοποθε-τήσετε ένα φλοτέρ σε τέτοιο σημείο, έτσι
ώστε η αντλία να ξεκινάει και να σταματάει
αυτόματα.
Ηλεκτρική σύνδεση (κεφ. " ΠΑΡΑΡΤΗΜΑ 12.2 ")
7 ΕΚΚΙΝΗΣΗ ΚΑΙ ΧΡΗΣΗ
7.1 Έλεγχοι πριν από την εκκίνηση
Η μονάδα δεν πρέπει να τεθεί σε λειτουργία κατά την
παρουσία κατεστραμμένων εξαρτημάτων.
GQ, GX, GM Rev. 100000260_03 - Οδηγιες χειρισμου
ότι
η
συχνότητα
προέκταση
που αναγράφονται στο
στο
κατώτατο
σημείο,
που αναγράφονται στο
του
ρότορα.Ο
και
η
τάση
καλωδίου,
πρέπει
να
πίνακας
