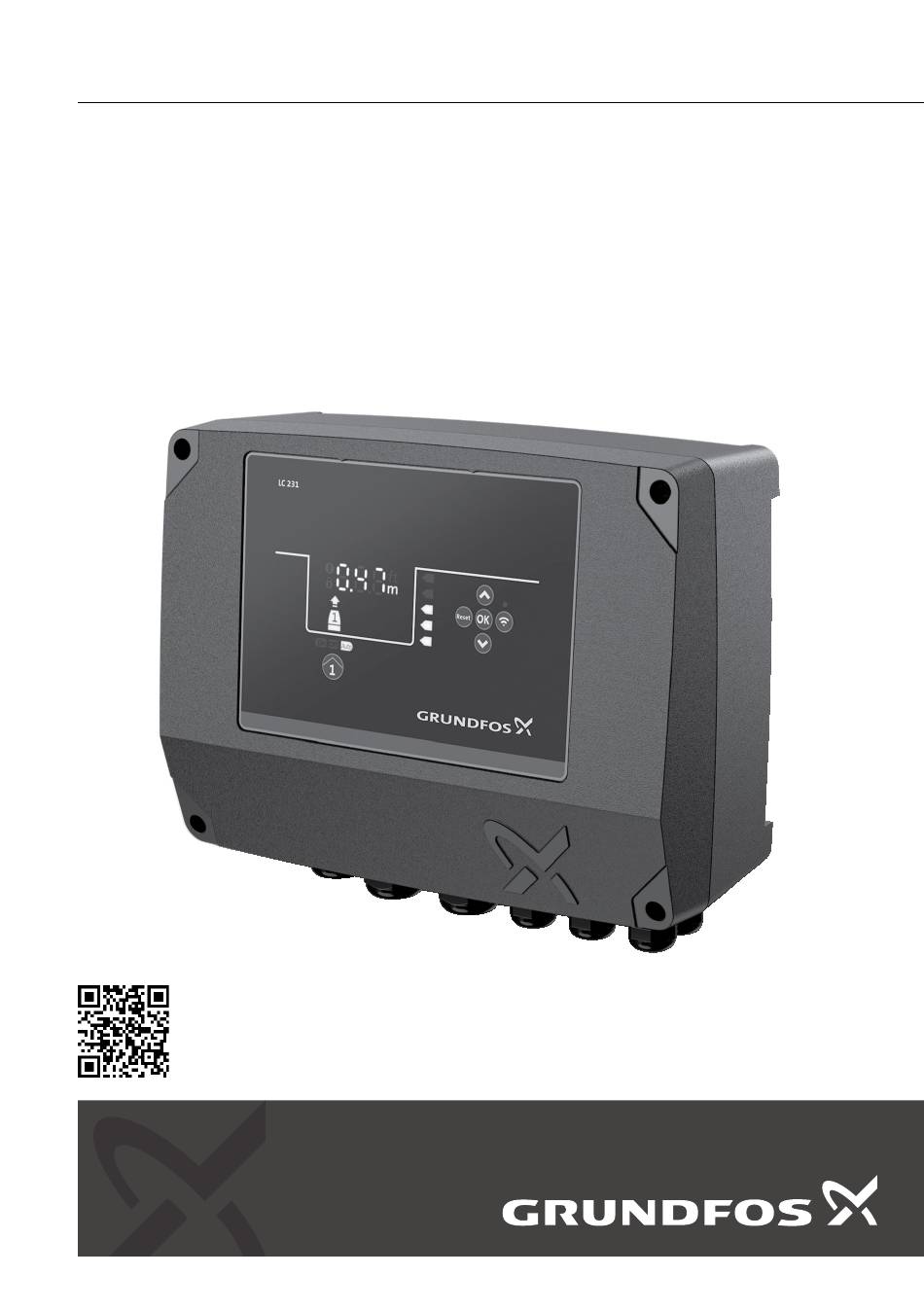

- Pagina 1 GRUNDFOS INSTRUCTIES LC 231 Single pump unit Installatie- en bedieningsinstructies LC 231 single pump unit Installation and operating instructions Other languages http://net.grundfos.com/qr/i/99381576...
- Pagina 3 LC 231 Nederlands (NL) Installatie- en bedieningsinstructies ........4...
- Pagina 4 Instelling van het toepassingstype met Inhoud Grundfos GO Remote ... . 21 Algemene informatie ... . 5 Het sensortype instellen ... 21 Gevarenaanduidingen .
- Pagina 5 10.26 Code 220 (Contactor versleten) ..40 bedrijfsinstructies, veiligheidsinstructies en service- 10.27 Code 229 (Water op de vloer) ..40 instructies van Grundfos. Technische gegevens ... . 41 11.1 Elektrische gegevens .
- Pagina 6 • Aan het legen of put tot onder het droogloopniveau daalt, wordt de pomp uitgeschakeld door de droogloopbeveiliging • Vullen. om ervoor te zorgen dat de pomp niet mechanisch U kunt het toepassingstype instellen met Grundfos beschadigd raakt. GO Remote.
- Pagina 7 Gerelateerde informatie 8.1 Instelling van het toepassingstype met Grundfos GO Remote CIO1 GND CIO2 GND 24V GND 24V 8.15.1 Automatisch bedrijf Maak verbinding met Grundfos GO Remote om te zien welke opties beschikbaar zijn voor de ingangs- en uitgangsklemmen.
- Pagina 8 FCC-id, uitsluitend voor UL-uitvoeringen Fabriekscode Digitale ingang/uitgang 2, configureerbaar Minimale en maximale omgevingstemperatuur Productielocatie Digitale ingang 1 Keurmerken en goedkeuringen 2.6.2 Typecodering voor LC 231 Digitale ingang 2 Voorbeeld LC 231 Configureerbare ingang/uitgang 1 Pos. Configureerbare ingang/uitgang 2 Pos. Beschrijving Type: •...
- Pagina 9 3. Installatievereisten 3.1 Locatie Installeer het product op een locatie die aan de volgende vereisten voldoet: • Plaats het product op een plek zonder overstromingsgevaar. • Controleer of de omgevingstemperatuur zich binnen de limieten bevindt. • Installeer het product zo dicht mogelijk bij de aangesloten pompen, sensoren en accessoires.
- Pagina 10 4. Mechanische installatie 4.2 Het voordeksel verwijderen Het voordeksel moet worden verwijderd om 4.1 De rubberen afdichtingen monteren verbindingen te kunnen maken of om de Communicatie Interface Module te kunnen 1. Monteer de meegeleverde rubberen afdichtingen installeren. op de kabelwartels. Gebruik een antistatische serviceset bij...
- Pagina 11 De kabelwartels moeten naar beneden wijzen. 5.5 Een niveausensor aansluiten 1. Draai de schroeven los en verwijder het 6.6 De IO-klemmen configureren via Grundfos GO voorpaneel. Remote Zorg ervoor dat u de kabel tussen het voordeksel 4.3 Het voordeksel loskoppelen en het achterdeksel niet beschadigt.
- Pagina 12 4.5 Een communicatie-interfacemodule Gerelateerde informatie installeren 2.7 Ondersteunde communicatie-interfacemodules en protocollen U kunt een communicatie-interfacemodule (CIM) in 4.2 Het voordeksel verwijderen de besturingskast monteren om communicatie met 10.20 Code 159 (Communicatiefout CIMxxx) externe systemen mogelijk te maken. De module is optioneel en wordt niet meegeleverd met het 4.6 Het membraan verwijderen product.
- Pagina 13 ‐ Vergeet niet aan te geven waar de uitdrukkelijk zijn goedgekeurd door hoofdschakelaar zich bevindt door een Grundfos kunnen de bevoegdheid van de label of vergelijkbare markering op de gebruiker om de apparatuur te bedienen regelaar te plaatsen. ongedaan maken.
- Pagina 14 1. Controleer of de voedingsspanning en -frequentie 6. Als er alleen een PTC-sensor aanwezig is in overeenkomen met de waarden die op het de pomp, dienen de twee draden van de PTC- typeplaatje vermeld staan. sensor direct te worden aangesloten op de PTC- klemmen.
- Pagina 15 T2 T3 draad en de draad van de vochtsensor aan. De gemeenschappelijke draad moet worden geïsoleerd. In Grundfos GO Remote moet u selecteren dat zowel de PTC-draad als de draad van de vochtsensor zijn aangesloten en moet een L2 L3...
- Pagina 16 5.4 Aanbevolen uitschakelapparaten Beide oplossingen zorgen ervoor dat u gemakkelijk één pomp van de regelaar kunt loskoppelen, terwijl Als er een extern uitschakelapparaat voor de de regelaar kan blijven werken met de tweede pomp pompkabel wordt geïnstalleerd, zoals een service- in een tweepompensysteem.
- Pagina 17 Deze wordt alleen gedeactiveerd in geval van een alarm, een waarschuwing of een netstoring. De instelling wordt gemaakt in Grundfos GO Remote. Ga naar Instellingen > LC 231 IO terminals > Relaisuitgang > Functie. Standaardinstellingen van de klemmenblokken Klemmenblok...
- Pagina 18 Zodra de verbinding tot stand is 6.4 Bluetooth inschakelen op het gebracht, brandt de LED permanent. bedieningspaneel Grundfos GO Remote laadt nu de data voor het Als het Bluetooth-signaal op het bedieningspaneel product. om welke reden dan ook is uigeschakeld, kunt u geen Gerelateerde informatie verbinding maken met Grundfos GO Remote.
- Pagina 19 Als de pomp in een put is geplaatst, is aangesloten op de klemmen. deze test wellicht niet mogelijk omdat de 1. Ga naar Instellingen > LC 231 IO terminals . pomp de put niet kan leegpompen. U kunt ook de droogloopschakelaar activeren om een 2.
- Pagina 20 Druk op deze toets om gewijzigde waarden op te slaan. Verbindingstoets: • Druk op deze toets om de regelaar te verbinden met Grundfos GO Remote via Bluetooth. Toets Reset: • Druk op deze toets tijdens het opstarten om instellingen te resetten en...
- Pagina 21 Vullen Gerelateerde informatie 2.4 Toepassingstypen 6.3 Opstartwizard op het bedieningspaneel 8.2 Het sensortype instellen 8.2.1 Het sensortype instellen met Grundfos GO Remote 1. Ga naar Instellingen > Niveauregeling > Sensortype. 2. Selecteer het type. 3. Stel het inschakelniveau in voor pomp 1 met de toetsen Omhoog en Omlaag.
- Pagina 22 Voor digitale sensoren: 1. Selecteer Instellingen > Niveauregeling > Stop vertraging > Status 1. Ga naar Instellingen > > LC 231 IO terminals 2. Selecteer welke klem u wilt configureren. 2. Selecteer Stop vertragingstijd. 8.5.2 Het hoge niveau instellen via het 3.
- Pagina 23 Grundfos GO Remote hebben gehad. De functie voor Anti-blokkeer zorgt U kunt een tijd instellen in Grundfos GO Remote om ervoor dat de pomp zo vaak wordt ingeschakeld als een herinnering te krijgen dat onderhoud op de pomp is ingesteld in Anti-blokkeer >...
- Pagina 24 8.13 Het maximale aantal inschakelingen instellen naar de automatische bedrijfsmodus of moet met Grundfos GO Remote worden uitgschakeld als de handmatige 8.16.4 De motorbeveiliging instellen met Grundfos inschakeling is beëindigd en Automatisch GO Remote terugsturen is ingeschakeld. 10.13 Code 69 (Temperatuur van wikkelingen te •...
- Pagina 25 8.16.4 De motorbeveiliging instellen met Grundfos verholpen, wordt het alarm of de waarschuwing GO Remote opnieuw weergegeven. 8.16.4 De motorbeveiliging instellen met Grundfos 3. Als u alle alarmen en waarschuwingen wilt GO Remote verwijderen uit het historielog, drukt u op Toon log >...
- Pagina 26 2. Selecteer wanneer de zoemer moet worden worden weergegeven op het bedieningspaneel van geactiveerd. het product dat is verbonden met Grundfos GO • Alle alarmen Remote. Het is niet van invloed op de eenheden die •...
- Pagina 27 8.22.4 Grundfos GO Remote ontgrendelen 1. Ga naar Instellingen > Beveiliging. 2. Voer de pincode van vier cijfers in. 3. Selecteer GO Remote vergrendelen. 4. Schakel de instelling uit en druk op Gedaan. Alle menu's in Grundfos GO Remote worden ontgrendeld.
- Pagina 28 2. Noteer de klemaansluiting van elke draad om beschikbaar. juiste heraansluiting te waarborgen. 1. Neem contact op met Grundfos om uw productsoftware te laten bijwerken. 3. Koppel alle draden die zijn verbonden met de CIM-module los.
- Pagina 29 10. Problemen met het product De foutopsporing en -correctie moeten worden uitgevoerd door bevoegde personen. opsporen WAARSCHUWING Elektrische schok Dood of ernstig persoonlijk letsel ‐ Schakel de voedingsspanning uit voordat u werkzaamheden uitvoert aan het product. ‐ Zorg ervoor dat de voedingsspanning niet per ongeluk kan worden ingeschakeld.
- Pagina 30 Alarmcode 4 wordt weergegeven op het display. • Het alarmsymbool op het display wordt rood en de pomp wordt uitgeschakeld. • Alarmcode Motor te vaak heropgestart wordt weergegeven in Grundfos GO Remote. Oorzaak Oplossing De pomp is geblokkeerd of gedeeltelijk geblokkeerd •...
- Pagina 31 Alarmcode 22 wordt weergegeven op het display. • Het alarmsymbool op het display wordt rood en de pomp wordt uitgeschakeld. • Alarmcode Vocht in motor van de pomp wordt weergegeven in Grundfos GO Remote. Oorzaak Oplossing Er is vocht gedetecteerd in de motgor van de pomp.
- Pagina 32 • Alarmcode 48 wordt weergegeven op het display. • Het alarmsymbool op het display wordt rood en de pomp wordt uitgeschakeld. • Alarmcode Motor is overbelast wordt weergegeven in Grundfos GO Remote. Oorzaak Oplossing De pomp is verstopt. • Verwijder de blokkade.
- Pagina 33 Alarmcode 56 wordt weergegeven op het display. • Het alarmsymbool op het display wordt rood en de pomp wordt uitgeschakeld. • Onderbelasting, huidige sensor meet een te lage waarde wordt weergegeven in Grundfos GO Remote. Oorzaak Oplossing De gemeten stroom is te laag.
- Pagina 34 Alarmcode 69 wordt weergegeven op het display. • Het alarmsymbool op het display wordt rood en de pomp wordt uitgeschakeld. • Alarmcode Wikkelingtemperatuur te hoog wordt weergegeven in Grundfos GO Remote. Oorzaak Oplossing De pomp is verstopt, waardoor de pomp meer stroom •...
- Pagina 35 • Alarmcode 76 wordt weergegeven op het display. • Het alarmsymbool op het display wordt rood en de pomp wordt uitgeschakeld. • Alarmcode Aandrijvingseenheid communicatiestoring wordt weergegeven in Grundfos GO Remote. Oorzaak Oplossing Interne communicatiestoring. • Neem contact op met Grundfos of een erkend servicebedrijf.
- Pagina 36 Waarschuwingscode 157 wordt weergegeven op het display als u op de toets Omhoog of Omlaag drukt. • Het waarschuwingssymbool op het display wordt geel en de bedrijfsmodus van de pomp blijft ongewijzigd. • Waarschuwingscode Real-time klok defect wordt weergegeven in Grundfos GO Remote. Oorzaak Oplossing De batterij voor de realtimeklok ontbreekt of is leeg •...
- Pagina 37 Alarmcode 163 wordt weergegeven op het display. • Het alarmsymbool op het display wordt rood, maar de bedrijfsmodus van de pomp blijft ongewijzigd. • Alarmcode Configuratiefout van de aandrijvingseenheid wordt weergegeven in Grundfos GO Remote. Menu van Grundfos GO Ingang Uitgang...
- Pagina 38 Alarmcode 181 wordt weergegeven op het display. • Het alarmsymbool op het display wordt rood en de pomp wordt uitgeschakeld. • Alarmcode Signaalfout, PTC-invoer wordt weergegeven in Grundfos GO Remote. Oorzaak Oplossing Er is een signaalstoring in de PTC-ingang. •...
- Pagina 39 Alarmcode 191 wordt weergegeven op het display. • Het alarmsymbool op het display wordt rood, maar de bedrijfsmodus van de pomp blijft ongewijzigd. • Alarmcode Hoog waterniveau wordt weergegeven in Grundfos GO Remote. Oorzaak Oplossing De pomp werd niet ingeschakeld bij het •...
- Pagina 40 Het alarmsymbool op het display wordt rood en de pomp wordt uitgeschakeld. • Het waarschuwingssymbool op het display wordt geel en de bedrijfsmodus van de pomp blijft ongewijzigd. • Alarmcode of waarschuwingscode Slijtage schakelaar wordt weergegeven in Grundfos GO Remote. Oorzaak Oplossing Waarschuwing: De contactor is bijna versleten.
- Pagina 41 11. Technische gegevens Kabeldoorsneden Netvoedingskabel 10-16 mm (0,4" - 0,6") 11.1 Elektrische gegevens 10-16 mm (0,4" - 0,6") Spanning 16-21 mm (0,6 "- 0,83"), Pompkabel • 1 x 110-240 V - 10%/+ 10%, PE met optionele metalen • 3 x 200-460 V - 10%/+ 10%, PE. kabelwartel Frequentie Sensorkabel...
