6.1 Verbinding maken met Grundfos GO Remote
6.6 De IO-klemmen configureren via
Grundfos GO Remote
De regelaar is uitgerust met configureerbare ingangs-
en uitgangsklemmen. Via Grundfos GO Remote
kunt u de klemmen configureren voor verschillende
functies, afhankelijk van het apparaat dat is
aangesloten op de klemmen.
1. Ga naar Instellingen > LC 231 IO terminals .
2. Selecteer de klem die u wilt configureren en volg
de instructies op het scherm.
U kunt de namen van de klemmen
binnen in de regelaar vinden.
Gerelateerde informatie
2.5 Klemmen
4.2 Het voordeksel verwijderen
5.5 Een niveausensor aansluiten
10.7 Code 25 (Onjuiste configuratie)
10.24 Code 191 (Hoog waterniveau)
10.25 Code 205 (Inconsistentie in
niveauschakelaars)
6.7 Het product testen
Als u alle elektrische installaties hebt uitgevoerd en
de opstartwizard hebt voltooid, kunt u het systeem
testen.
Voor toepassingen voor leegmaken:
•
Vul de put met water en controleer of de pomp
automatisch wordt gestart op het gedefinieerde
niveau.
•
Test de droogloopfunctie door de pomp handmatig
te starten en wacht totdat de put leeg is gemaakt
met de pomp. Controleer of de regelaar een
alarm afgeeft en de pomp uitschakelt wanneer het
gedefinieerde niveau is bereikt.
•
Test de functie voor hoog niveau door de pomp
handmatig uit te schakelen en door te gaan
met het met water vullen van de put. Controleer
of de regelaar een alarm afgeeft wanneer het
gedefinieerde niveau is bereikt. Stel de pomp
in op Auto en kijk of de pomp wordt in- en
uitgeschakeld als het uitschakelniveau is bereikt.
Voor toepassingen voor vullen:
•
Start door de te vullen tank leeg te maken. Als
de tank leeg is en het inschakelniveau is bereikt,
moet de pomp worden ingeschakeld. Als de tank
vol is en het uitschakelniveau wordt bereikt, moet
de pomp worden uitgeschakeld.
•
Test de functie voor hoog niveau door de pomp
handmatig uit te schakelen en door te gaan met
het met water vullen van de tank zonder de
pomp. Controleer of de regelaar een alarm afgeeft
wanneer het gedefinieerde niveau is bereikt.
•
Test de droogloopfunctie door de pomp handmatig
te starten en wacht totdat de tank leeg is
gemaakt met de pomp. Controleer of de regelaar
een alarm afgeeft en de pomp uitschakelt
wanneer het gedefinieerde niveau is bereikt.
Als de pomp in een put is geplaatst, is
deze test wellicht niet mogelijk omdat de
pomp de put niet kan leegpompen. U kunt
ook de droogloopschakelaar activeren om een
droogloopsituatie te simuleren. Hetzelfde kan
worden gedaan met een drukniveausensor.
7. Regelfuncties

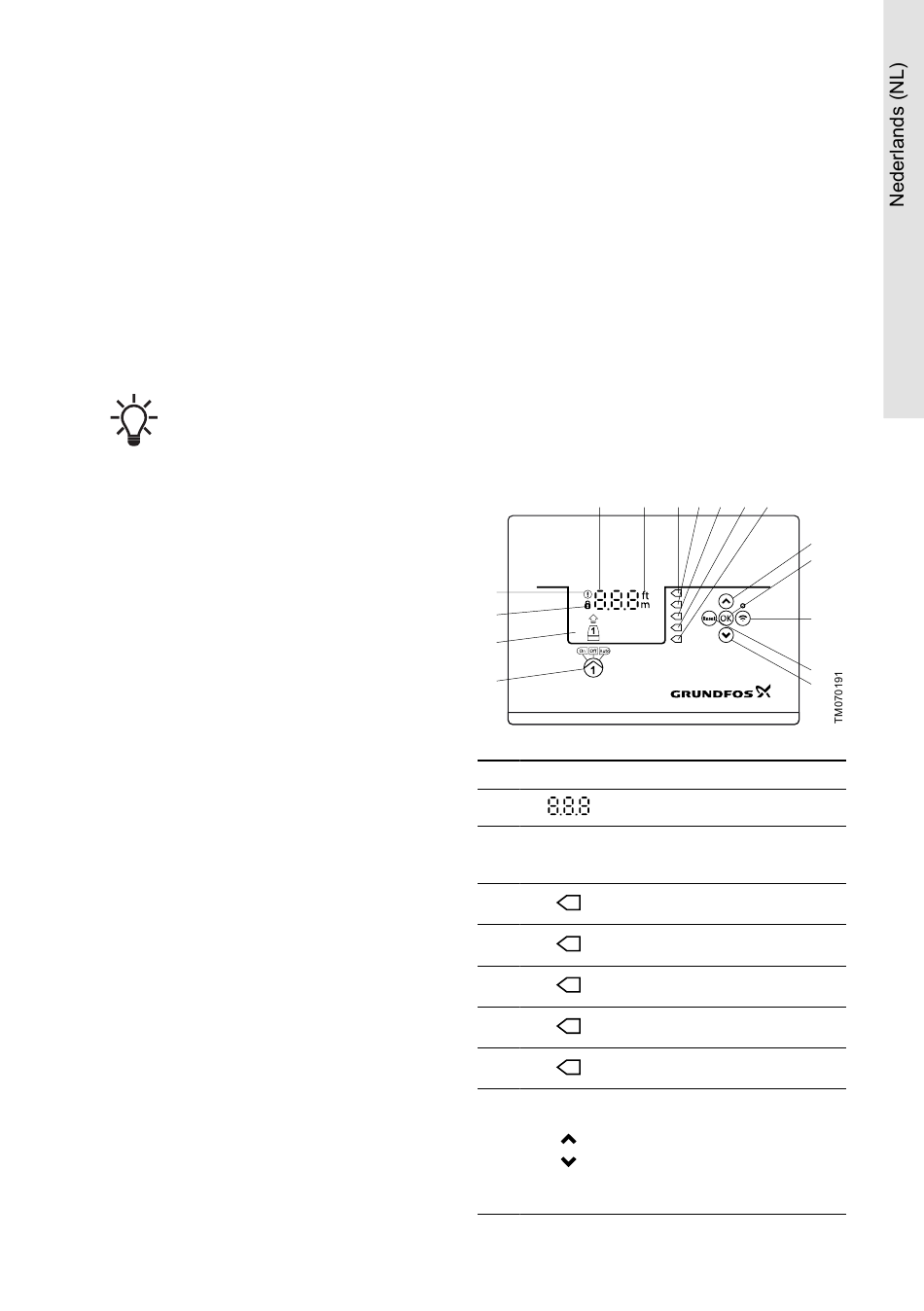

7.1 Bedieningspaneel
1
2
15
14
13
12
Pos.
Symbool
Beschrijving
1
Display
ft
2
Eenheden
m
3
Hoog niveau
4
Niet in gebruik
5
Inschakelniveau
6
Uitschakelniveau
7
Droogloopniveau
Toetsen Omhoog/Omlaag:
•
Druk op deze toetsen om te
navigeren tussen
8
submenu's of om de
instellingen voor de
waarden te wijzigen.
3
4
5
6
7
8
9
10
11
8
19
