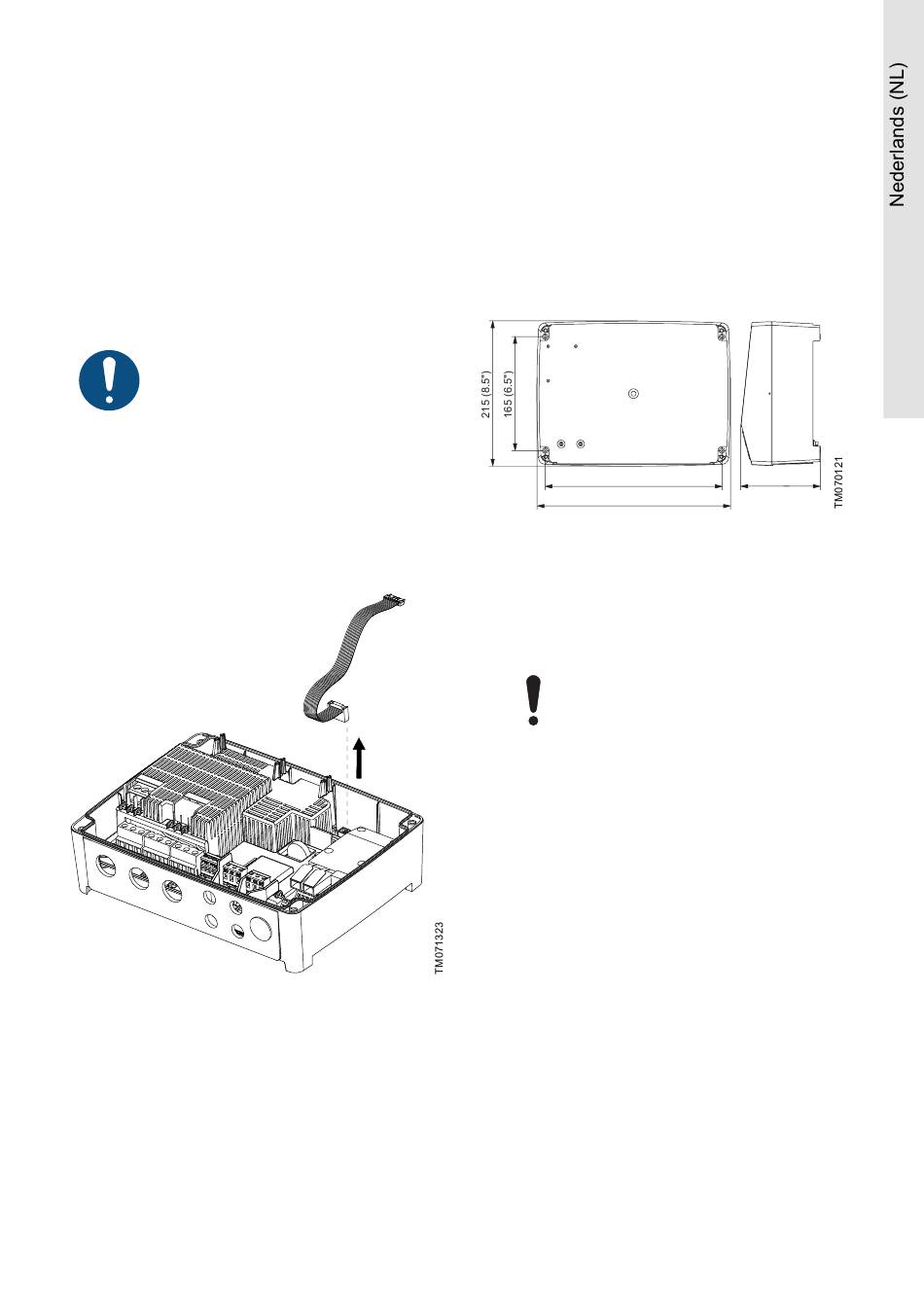

4.3 Het voordeksel loskoppelen
Als u het voordeksel volledig moet verwijderen, moet
u de platte kabel tussen het voordeksel en het
achterdeksel verwijderen.
Gebruik een antistatische serviceset bij het
hanteren van elektronische componenten.
Dit voorkomt dat statische elektriciteit de
componenten beschadigt.
1. Draai de bouten los.
2. Trek het voordeksel voorzichtig los van het
achterdeksel.
3. Trek de platte kabel naar buiten die is verbonden
met de printplaat. Verwijder de platte kabel niet
van het voordeksel.
4.4 De regelaar installeren
Het product is ontworpen voor montage op een vlak
en verticaal oppervlak. De kabelwartels moeten naar
beneden wijzen.
1. Draai de schroeven los en verwijder het
voorpaneel.
Zorg ervoor dat u de kabel tussen het voordeksel
en het achterdeksel niet beschadigt.
2. Boor gaten in het oppervlak.
255 (10.0")
280 (11.0")
3. Breng zo nodig wandpluggen aan.
4. Steek de vier schroeven in de montagegaten en
draai de schroeven kruislings aan tot 1,25 Nm.
De montageschroeven moeten
minimaal 32 mm lang zijn (Ø 8,2 mm).
Als de wand oneffenheden van meer
dan 3 mm vertoont, plaatst u rubberen
blokjes tussen het oppervlak en de
regelaar om het oppervlak vlak te
maken. De kast van de regelaar mag
niet worden verbogen.
Gerelateerde informatie
4.2 Het voordeksel verwijderen
115 (4.5")
