Pagina 1 Questo manuale d’istruzione è fornito da trovaprezzi.it. Scopri tutte le offerte per Ariston Prios R32 C 25 MUD0 o cerca il tuo prodotto tra le migliori offerte di Condizionatori e Deumidificatori PRIOS R32 CLIMATIZZATORE D’ARIA AIR CONDITIONER / CLIMATISEUR / CLIMATIZADOR CONDICIONADORE DE AR / AIRCONDITIONING MANUALE D’USO E INSTALLAZIONE...
Pagina 3 INTRODUZIONE Questo libretto è rivolto all’installatore e all’utente finale, che devono rispettivamente installare ed utilizzare i climatiz- zatori. La mancata osservazione delle indicazioni presenti in questo manuale comporta il decadimento della garanzia. Il presente libretto costituisce parte integrante ed essenziale del prodotto. Esso va conservato con cura dall’utente e dovrà...
Pagina 4 INDICE: ISTRUZIONI D’USO E MANUTENZIONE NORME DI SICUREZZA ......................pag. MODELLO A PARETE .......................pag. Pannello dell’unità interna Display ..........................pag. 2. FUNZIONAMENTO ........................pag. Funzioni di base Funzioni speciali ......................pag. 10 Filtri di trattamento dell’aria 3. PICCOLA MANUTENZIONE ....................pag. Pulizia dei filtri Pulizia del climatizzatore 4.
Pagina 5 ISTRUZIONI D’USO E MANUNTEZIONE NORME DI SICUREZZA CONSERVARE E CONSULTARE ATTENTAMENTE IL PRESENTE LIBRETTO IN QUANTO TUTTE LE AVVERTENZE FORNISCONO INDICAZIONI IMPORTANTI PER LA SICUREZZA NELLE FASI DI INSTALLAZIONE, USO E MANUTENZIONE. Leggere attentamente le Questo apparecchio precauzioni riportate nel contiene gas presente manuale prima di refrigerante R32...
Pagina 6 NORMA RISCHIO Questo apparecchio può essere utilizzato da persone con ridotte capacità fisiche, mentali o sensoriali purché sotto supervisione o dopo essere Danneggiamento dell’apparecchio per uso improprio. stati opportunamente istruiti e informati riguardo Lesioni personali l’utilizzo sicuro dell’apparecchio e i possibili rischi ad esso connesso Non dirigere il flusso dell’aria verso piani di Esplosioni, incendi o intossicazioni per efflusso gas dagli ugelli...
Pagina 7 1. MODELLO A PARETE Il climatizzatore è costituito da due (o più) unità collegate tra loro da tubazioni (opportunamente isolate) e da un cavo elettrico di alimentazione. L’Unità Interna va installata su una parete dell’ambiente da climatizzare. L’Unità Esterna può essere installata a pavimento o a parete, su apposite staffe.
Pagina 8 1.2 Smart Display Il climatizzatore è dotato di un display intelligente con il quale è possibile visualizzare in modo intuitivo molti parametri di fun- zionamento (vedi figura). • Led si visualizza per 3 secondi all’attivazione di TIMER, SWING, TURBO o SILENCE. si visualizza per 3 secondi alla disattivazione di TI- MER, SWING, TURBO o SILENCE.
Pagina 9 2. FUNZIONAMENTO Il climatizzatore è un apparecchio progettato per creare le con- dizioni climatiche ideali per il benessere delle persone nell’am- biente. Esso è in grado di raffreddare, di deumidificare e di ri- scaldare l’aria in modo totalmente automatico. L’aria, aspirata dal ventilatore, entra dalla griglia superiore e poi passa attraverso il filtro, che trattiene la polvere.
Pagina 10 2.2 Funzioni speciali • Wi-Fi (attivabile solo con il KIT Wi-Fi acquistabile separatamente) Questa funzione, attraverso l’applicazione dedicata ARISTON CLIMA, permette di controllare il climatizzatore con un dispositivo portatile (smartphone/tablet), da casa o fuori casa. • FUNZIONE SLEEP Questa funzione adegua automaticamente la temperatura in modo da rendere l’ambiente più confortevole durante il periodo notturno.
Pagina 11 3. PICCOLA MANUTENZIONE (FIG. 1) ATTENZIONE: - Prima di qualsiasi operazione staccare la spina o l’interrutto- re dedicato (rischio di lesioni personali per folgorazione). - Non toccare il condizionatore con mani bagnate (rischio di lesioni personali per folgorazione). - Nel caso di pulizia non salire su un tavolo o una sedia insta- bile (rischio di lesioni personali per caduta dall’alto).
Pagina 12 4. MANUTENZIONE DI FINE STAGIONE ATTENZIONE: - Prima di qualsiasi operazione staccare la spina o l’interruttore dedicato (rischio di lesioni personali per folgora- zione). - Non toccare il condizionatore con mani bagnate (rischio di lesioni personali per folgorazione). - Nel caso di pulizia non salire su un tavolo o una sedia instabile (rischio di lesioni personali per caduta dall’alto). - Nel rimuovere i filtri attenzione a non toccare le parti in metallo in particolare fare attezione allo scambiatore dell’unità...
Pagina 13 Ciascuna unità interna può essere collegata ad una unità esterna secondo lo schema seguente TIPOLOGIA DI INSTALLAZIONE UNITA’ ESTERNA UNITA’ INTERNA PRIOS R32 25 MD0-O PRIOS R32 25 UD0-I PRIOS R32 25 MUD0 PRIOS R32 35 MD0-O PRIOS R32 35 UD0-I...
Pagina 14 NORME DI SICUREZZA CONSERVARE E CONSULTARE ATTENTAMENTE IL PRESENTE LIBRETTO IN QUANTO TUTTE LE AVVERTENZE FORNISCONO INDICAZIONI IMPORTANTI PER LA SICUREZZA NELLE FASI DI INSTALLAZIONE, USO E MANUTENZIONE. Leggere attentamente le Questo apparecchio precauzioni riportate nel contiene gas presente manuale prima di refrigerante R32 utilizzare il climatizzatore Legenda Simboli:...
Pagina 15 NORMA RISCHIO Le operazioni all’interno dell’apparecchio devono essere es- Lesioni personali per tagli, punture, eguite con la cautela necessaria ad evitare bruschi contatti con abrasioni parti acuminate. Effettuare la ricarica di gas refrigerante attenendosi a quanto specificato nella scheda di sicurezza del prodotto, indossando Lesioni personali per ustioni da freddo.
Pagina 16 NORMA RISCHIO Se il cavo di alimentazione è danneggiato esso deve essere sos- tituito dal costruttore o dal suo servizio di assistenza tecnica o Lesioni personali per folgorazione comunque da una persona con qualifica similare, in modo da pre- venire ogni rischio. L’installazione deve essere eseguita da personale qualificato, Lesioni personali in possesso dei requisiti di legge...
Pagina 17 1. INSTALLAZIONE 1.1 Area di installazione Assicurarsi che l’ambiente di installazione e gli impianti a cui deve connettersi l’apparecchiatura siano conformi alle norma- tive vigenti. L’unità interna deve essere installata in un’area appropriata, rispettando le seguenti condizioni: - Buona circolazione d’aria; - Drenaggio conveniente;...
Pagina 18 1.3 Installazione della dima 805 mm 398 mm NOTE: 228,5 mm 241 mm Installare l’unità interna in un luogo ove non vi siano ostacoli (es. tende) che possano impedire la ricezione dei segnali del teleco- mando e che permetta, senza creare inconvenienti, lo sfilamento ø...
Pagina 19 1.5 Installazione dell’unità esterna E’ obbligatorio che l’unità esterna venga movimentata ed immagazzi- nata in posizione verticale, allo scopo di assicurare un’adeguata dispo- sizione dell’olio presente all’interno del circuito frigorifero ed evitare danneggiamenti al compressore. Attenersi alla procedura descritta e solo in seguito iniziare i collega- menti delle tubazioni e dei cavi elettrici: - Installare l’unità...
Pagina 20 2. TUBAZIONI E COLLEGAMENTI ATTENZIONE: - Non bere l’acqua di condensa (lesioni personali per intossica- zione). - Disporre lo scarico della condensa in modo da consentire il corretto defluire dell’acqua in luoghi appositamente dedicati, in modo da non disturbare o danneggiare persone, cose, animali, piante e strutture.
Pagina 21 2.4 Strumenti STRUMENTI A gruppo manometri B tagliatubi C tubo di carica D bilancia elettronica per carica refrigerante E chiave dinamometrica F cartellatrice a pinza G chiave esagonale da xx mm H bombola refrigerante I pompa per il vuoto L cercafughe per refrigeranti HFC 2.5 Spessore dei tubi in rame DIAMETRO NOMINALE DIAMETRO ESTERNO...
Pagina 22 dite poiché è facile danneggiare la flangia. Il sistema più sicuro consiste TUBI DI COLLEGAMENTO nel serrare la connessione utilizzando una chiave fissa e una chiave di- namometrica: in questo caso utilizzare la tabella “coppie di serraggio per le connessioni a flangia”. 5.
Pagina 23 POMPA DEL VUOTO 2.9 Fare il vuoto e verificare la tenuta ATTENZIONE: - Le operazioni sotto indicate devono essere eseguite dopo aver tolto l’ali- mentazione elettrica al condizionatore. - Utilizzare strumenti specifici per R32 (gruppo manometrico, tubo di carico, pompa per il vuoto). L’uso della stessa pompa per il vuoto per vari tipi di refrigeranti può...
Pagina 24 CARATTERISTICHE TECNICHE PER INSTALLAZIONI MONOSPLIT MODELLO UNITA’ ESTERNA PRIOS R32 25 MD0-O PRIOS R32 35 MD0-O PRIOS R32 50 MD0-O PRIOS R32 70 MD0-O Diametro tubo del liquido pollici Diametro tubo del gas pollici Massima lunghezza del tubo con carica standard...
Pagina 25 2.10 Recupero del refrigerante Procedura per riportare tutto il refrigerante nell’unità esterna: 1. svitare i tappi dei rubinetti delle valvole a 2 e 3 vie. 2. impostare l’apparecchio in modalità raffreddamento (controllare se il compressore funziona) e lasciare in funzione per qualche minuto.
Pagina 26 3. COLLEGAMENTI ELETTRICI Fig. 1 COPERCHIO ATTENZIONE: VITI FISSAGGIO - Prima di effettuare qualsiasi collegamento elettrico assicurarsi che sia stata tolta l’alimentazione elettrica dalle unità e che gli impianti a cui deve connet- tersi l’apparecchiatura siano conformi alle normative vigenti. - Utilizzare solo cavi di sezione adeguata.
Pagina 27 H07RN-F PRIOS R32 35 MD0-O 220-240 ~ 50 Hz 5G, 2,5 mm H07RN-F 3G 2,5 mm² H07RN-F PRIOS R32 50 MD0-O PRIOS R32 70 MD0-O 220-240 ~ 50 Hz 5G, 2,5 mm H07RN-F 3G 2,5 mm² H07RN-F INSTALLAZIONE MULTISPLIT Modello...
Pagina 28 4. FASI CONCLUSIVE ATTENZIONE: - Adoperare utensili ed attrezzature manuali adeguati all’uso. ISOLANTE TERMICO - Proteggere sempre tubi e cavi di collegamento in modo da evi- tare il loro danneggiamento, in quanto una volta danneggiati potrebbero causare una fuoriuscita del gas. (Lesioni personali per ustioni da freddo).
Pagina 29 ATTENZIONE: - Prima di effettuare qualsiasi intervento assicurarsi che sia stata tolta l’alimentazione elettrica dalle unità - Assicurarsi che gli impianti a cui deve connettersi l’apparecchiatura siano conformi alle normative vigenti. VERIFICHE SENZA USO DI STRUMENTI Funzionamento nella modalità Raffreddamento - Verifiche visive sull’Unità Interna Sintomo Controllare Intervento...
Pagina 30 INTRODUCTION This manual is intended for the air conditioning unit installers and end users. Failure to observe the indications con- tained in this manual shall void the warranty. This manual constitutes an integral and essential part of the product. It must be stored with care by the user and should always be passed on to new owners or users of the appliance, and/or when the latter is transferred to another system.
Pagina 31 TABLE OF CONTENTS: OPERATING AND MAINTENANCE INSTRUCTIONS SAFETY STANDARDS.......................page 32 WALL-HUNG MODEL .......................page 34 Internal unit panel Display ..........................page 35 2. OPERATION ..........................page 36 Basic functions Special functions ......................page 37 Air treatment filters 3. SIMPLE MAINTENANCE ......................page 38 Cleaning the filters Cleaning the air conditioning unit 4.
Pagina 32 OPERATING AND MAINTENANCE INSTRUCTIONS SAFETY STANDARDS READ THIS MANUAL THOROUGHLY AND KEEP IT IN A SAFE PLACE, AS IT CONTAINS IM- PORTANT INFORMATION FOR THE SAFE INSTALLATION, USE AND MAINTENANCE OF YOUR NEW APPLIANCE. Please carefully read the This appliance instructions provided in this contains refrigerant manual before using the air...
Pagina 33 STANDARD RISK Do not direct the air flow towards gas hobs or gas Explosions, fires or intoxication from the discharge of gas from stoves. supply nozzles. Flames extinguished by the air flow. Do not place your fingers in the air outlets or in the Electrocution due to exposure to live components.
Pagina 34 1. WALL-HUNG MODEL The air conditioning unit consists of two (or more) units connected to one another by (suitably insulated) piping and an electrical power supply cable. The Internal Unit should be installed on a wall of the room to be air conditioned. The External Unit can be free standing on the floor or fitted to a wall, on special supporting brackets.
Pagina 35 1.2 Smart Display The air conditioning unit has a display which enables viewing of the operating parameters (see figure). • icates the temperature set in normal operating conditions. displayed for 3 seconds on activation of TIMER, SWING, TURBO or SILENCE. displayed for 3 seconds on deactivation of TIMER, SWING, TURBO or SILENCE.
Pagina 36 2. OPERATION The air conditioning unit is an appliance designed to create the HEAT EXCHANGER ideal climatic conditions for the well-being of people in a room. It cools, dehumidifies and heats air completely automatically. The air sucked in by the fan enters via the grille at the top and then passes through the filter that traps any dust it may con- AIR FILTER tain.
Pagina 37 • Wi-Fi (only with Wi-Fi kit, to be purchased separately) This function allows to control the air conditioner via a smart device (smartphone/tablet), inside and outside home. The download and use of ARISTON CLIMA app is needed for this purpose. • SLEEP FUNCTION This function adjusts the temperature automatically in order to make the room more comfortable at night.
Pagina 38 3. SIMPLE MAINTENANCE WARNING: - Unplug the appliance or switch off the dedicated switch be- fore performing any operations (risk of personal injury from electrocution). (FIG. 1) - Do not touch the air conditioning unit with wet hands (risk of personal injury from electrocution).
Pagina 39 4. END OF SEASON MAINTENANCE WARNING: - Unplug the appliance or switch off the dedicated switch before performing any operations (risk of personal injury from electrocution). - Do not touch the air conditioning unit with wet hands (risk of personal injury from electrocution). - When cleaning the appliance, do not climb onto a table or unstable chair (risk of personal injury due to falling from a height).
Pagina 40 Each internal unit can be connected to an external unit as specified in the table below. INSTALLATION TYPE EXTERNAL UNIT INTERNAL UNIT PRIOS R32 25 MD0-O PRIOS R32 25 UD0-I PRIOS R32 25 MUD0 PRIOS R32 35 MD0-O PRIOS R32 35 UD0-I...
Pagina 41 SAFETY STANDARDS READ THIS MANUAL THOROUGHLY AND KEEP IT IN A SAFE PLACE, AS IT CONTAINS IM- PORTANT INFORMATION FOR THE SAFE INSTALLATION, USE AND MAINTENANCE OF YOUR NEW APPLIANCE. Please carefully read the This appliance instructions provided in this contains refrigerant manual before using the air gas R32...
Pagina 42 STANDARD RISK All operations inside the device must be performed with the necessary Personal injury from cuts, pricks and abra- caution in order to avoid sudden contact with sharp parts. sions. Recharge the refrigerant gas in accordance with the instructions pro- vided on the product safety data sheet, while wearing protective cloth- Personal injury from cold burns.
Pagina 43 STANDARD RISK The air conditioning unit must be fully earthed to prevent electric shocks. Do not connect the earth wire to lightning conductors, water or gas pip- Personal injury due to electrocution. ing or telephone system earth wires. Do not install the air conditioning unit near sources of heat or flammable Personal injury, fire hazard.
Pagina 44 1. INSTALLATION 1.1 Installation area Make sure the installation site and any systems to which the appliance must be connected comply with applicable regula- tions. The interior unit should be installed in an appropriate area with the following conditions: - Good air circulation; - Suitable drainage;...
Pagina 45 1.3 Installing the template 805 mm 398 mm NOTES: 228,5 mm 241 mm Install the internal unit in a place free from all obstacles (such as curtains) that could hinder the receipt of the remote control signals and that allows for the air filters to be pulled out without causing any ø...
Pagina 46 1.5 Installing the external unit The external unit must be moved and stored in an upright position, to ensure suitable distribution of the oil in the refrigerant circuit and prevent damage to the compressor. Adhere to the procedure as described, and then start connecting the piping and electrical wiring.
Pagina 47 2. PIPING AND CONNECTIONS WARNING: 2,5 kW 3,5 kW - Do not drink the condensation water (personal injury from poi- soning). - Position the condensation drain pipe in such a way as to allow for the correct downward flow of water in dedicated areas, and to prevent any inconvenience or damage to people, things, ani- mals, plants and structures.
Pagina 48 2.4 Tools TOOLS A pressure gauge assembly B pipe cutter C recharge pipe D electronic scale for refrigerant recharge E dynamometric spanner F clamp-shaped pipe vice G xx mm hex key H refrigerant canister I vacuum pump L HFC refrigerant leak detector 2.5 Thickness of the copper pipes NOMINAL DIAMETER EXTERNAL DIAMETER...
Pagina 49 4. Connect the pipes using two spanners, taking care not to damage the pip- CONNECTION PIPING ing. If the tightening force is insufficient, then there may well be leaks. And if the tightening force is excessive, then there may also be leaks as the flange could be damaged.
Pagina 50 2.9 Creating a vacuum and checking the seal VACUUM PUMP ATTENTION: - The operations detailed below should be carried out after the power sup- ply to the air conditioning unit has been switched off. - Use tools specific to R32 (pressure unit, charging pipe, vacuum pump). Us- ing the same vacuum pump for various different types of refrigerant could damage the pump or the unit.
Pagina 51 MONOSPLIT INSTALLATION TECHNICAL SPECIFICATIONS OUTDOOR UNIT MODEL PRIOS R32 25 MD0-O PRIOS R32 35 MD0-O PRIOS R32 50 MD0-O Liquid pipe diameter inches Gas pipe diameter inches Maximum length of pipe with standard charge Maximum pipe length* 0,55 0,55 Standard charge t CO2 eq.
Pagina 52 2.10 Recovering the refrigerant Procedure for returning all the refrigerant to the external unit: 1. unscrew the caps from the cocks on the two-way and three-way valves. 2. set the appliance to cooling mode (check whether the compressor works) and leave the appliance on for a few minutes.
Pagina 53 3. ELECTRICAL CONNECTIONS Fig. 1 WARNING: Before performing any electrical connections, make sure that COPERCHIO the units have been disconnected from the electricity supply VITI and that the systems to which the equipment should be con- FISSAGGIO nected conform to current standards. - Only use cables with a suitable cross-section.
Pagina 54 220-240 ~ 50 Hz 5G, 1,5 mm H07RN-F 3G 1,5 mm² H07RN-F PRIOS R32 25 MD0-O PRIOS R32 CC35 MD0-O 220-240 ~ 50 Hz 5G, 1,5 mm H07RN-F 3G 1,5 mm² H07RN-F 220-240 ~ 50 Hz 5G, 2,5 mm H07RN-F 3G 2,5 mm²...
Pagina 55 4. FINAL STAGES WARNING: - Use manual tools and equipment that are suitable for the in- HEAT INSULATION MATERIAL tended purpose. - Always protect the connection cables and pipes to prevent their being damaged, as they could cause gas leaks when damaged. (Personal injury from cold burns).
Pagina 56 WARNING: - Before carrying out any work, make sure that the units have been disconnected from the electricity supply. - Make sure the systems to which the appliance should be connected comply with current applicable standards. CHECKS WITHOUT THE USE OF TOOLS OR INSTRUMENTS Operation in Cooling mode - Visual checks on the Internal Unit Problem Check...
Pagina 57 INTRODUCTION Ce manuel s’adresse à l’installateur et à l’utilisateur final, qui devront respectivement installer et utiliser les climati- seurs. Le non-respect des consignes figurant dans ce manuel entraîne la déchéance de la garantie. Ce manuel très important forme un tout avec l’appareil. Il est à conserver avec soin et doit suivre l’appareil en cas de cession à...
Pagina 58 SOMMAIRE : MANUEL D’UTILISATION ET D’ENTRETIEN CONSIGNES DE SÉCURITÉ ....................p. 59 MODELE MURAL ........................p. 61 Panneau du module interne Ecran ..........................p. 62 2. FONCTIONNEMENT .........................p. 63 Fonctions de base Fonctions spéciales ......................p. 64 Filtres de traitement de l’air 3. ENTRETIEN COURANT ......................p. 65 Nettoyage des filtres Nettoyage du climatiseur 4.
Pagina 59 MANUEL D’UTILISATION ET D’ENTRETIEN CONSIGNES DE SECURITE CONSULTEZ ATTENTIVEMENT CE MANUEL ET CONSERVEZ-LE CAR IL CONTIENT DES IN- STRUCTIONS IMPORTANTES CONCERNANT LA SECURITE D’INSTALLATION, D’EMPLOI ET D’ENTRETIEN DE L’APPAREIL. Lire attentivement les précautions indiquées dans Cet appareil contient du cette notice avant d’utiliser gaz réfrigérant R32 le climatiseur.
Pagina 60 NORME RISQUE Explosions, incendies ou intoxications en cas de fuite de gaz Ne dirigez pas le flux de l’air vers des plans de cuis- émanant des buses d’alimentation. Flammes éteintes par le flux son ou des poêles à gaz. d’air. Ne glissez pas les doigts dans les bouches de sortie Electrocution par contact avec des composants sous tension.
Pagina 61 1. MODELE MURAL Le climatiseur se compose de deux unités (ou plus) reliées entre elles par des tuyaux (dûment isolés) et par un câble électrique d’alimentation. L’Unité Interne doit être installée sur un mur de la pièce devant être climatisée. L’Unité Externe peut être installée au sol ou au mur, sur des pattes de fixation adéquates.
Pagina 62 1.2 Écran intelligent (Smart Display) Le climatiseur est équipé d’un écran pour afficher certains para- mètres de fonctionnement (voir figure). • Voyant s’affiche pendant 3 secondes lors de l’activation de TIMER, SWING, TURBO ou SILENCE s’affiche pendant 3 secondes lors de la désactiva- tion de TIMER, SWING, TURBO ou SILENCE.
Pagina 63 2. FONCTIONNEMENT Le climatiseur est un appareil spécialement conçu pour créer dans une pièce des conditions climatiques idéales pour le bien- être des personnes. Il peut refroidir, réchauffer et déshumidifier l’air de façon tout à fait automatique. L’air, aspiré par le ventilateur, entre par la grille supérieure du panneau frontal et passe ensuite à...
Pagina 64 • Wi-Fi (uniquement avec le kit Wi-Fi, à acheter séparément) Cette fonction permet de contrôler le climatiseur via un appareil intelligent (smartphone / tablette), à l’intérieur et à l’extérieur de la maison. Le téléchargement et l’utilisation de l’application ARISTON CLIMA est nécessaire pour le fonctionnement.
Pagina 65 3. ENTRETIEN COURANT ATTENTION : - Avant toute opération d’entretien, débranchez la fiche ou l’interrupteur dédié (risque d’électrocution). - Ne touchez pas au climatiseur les mains mouillées (risque (FIG. 1) d’électrocution). - Pour procéder au nettoyage, ne grimpez pas sur une table ou une chaise instable (risque de lésions personnelles par suite de chute d’une hauteur élevée).
Pagina 66 4. ENTRETIEN FIN DE SAISON ATTENTION : - Avant toute opération d’entretien, débranchez la fiche ou l’interrupteur dédié (risque d’électrocution). - Ne touchez pas au climatiseur les mains mouillées (risque d’électrocution). - Pour procéder au nettoyage, ne grimpez pas sur une table ou une chaise instable (risque de lésions personnelles par suite de chute d’une hauteur élevée).
Pagina 67 Chaque unité peut être raccordée à une unité externe selon le modèle suivant TYPE D’INSTALLATION UNITE EXTERNE UNITE INTERNE PRIOS R32 25 MD0-O PRIOS R32 25 UD0-I PRIOS R32 25 MUD0 PRIOS R32 35 MD0-O PRIOS R32 35 UD0-I PRIOS R32...
Pagina 68 CONSIGNES DE SECURITE CONSULTEZ ATTENTIVEMENT CE MANUEL ET CONSERVEZ-LE CAR IL CONTIENT DES IN- STRUCTIONS IMPORTANTES CONCERNANT LA SECURITE D’INSTALLATION, D’EMPLOI ET D’ENTRETIEN DE L’APPAREIL. Lire attentivement les précautions indiquées dans Cet appareil contient du cette notice avant d’utiliser gaz réfrigérant R32 le climatiseur.
Pagina 69 NORME RISQUE Les opérations internes à l’appareil doivent être effectuées avec un maxi- Lésions personnelles par suite de coupures, mum de prudence en évitant tout contact brusque avec des pièces poin- piqûres, abrasions. tues. Lors de la recharge de gaz réfrigérant, conformez-vous aux indications contenues dans la fiche de sécurité...
Pagina 70 NORME RISQUE Lésions provoquées par une électrocution Lors des opérations d’installation, procéder d’abord au raccordement frigo- ou des brûlures par le froid, lésions provo- rifique puis au raccordement électrique. quées par des chocs, des coupures ou des En cas de remplacement, procéder en sens inverse. abrasions.
Pagina 71 1. INSTALLATION 1.1 Zone d’installation S’assurer que l’environnement de l’appareil et les installations où il sera raccordé sont conformes aux normes en vigueur. L’unité intérieure doit être installée dans une zone appropriée, dans les conditions suivantes : Bonne circulation d’air ; - Drainage pratique ; - Le bruit de l’unité...
Pagina 72 1.3 Pose du gabarit de montage 805 mm 398 mm RAPPELS : 228,5 mm 241 mm Installez l’unité interne dans un endroit dépourvu d’obs- tacles (rideaux par ex.) qui pourraient gêner la réception des signaux envoyés par la télécommande et qui per- ø...
Pagina 73 1.4 Installation de l’unité externe L’unité externe doit être déplacée et stockée verticalement afin d’assurer le bon placement de l’huile dans le circuit de refroidis- sement et éviter les dégâts au compresseur. Suivez d’abord la procédure indiquée et ne procédez que dans un deuxième temps au raccordement des tuyaux et des câbles électriques.
Pagina 74 2. TUYAUTERIES ET RACCORDEMENTS 2,5 kW - 3,5 kW ATTENTION : - Ne buvez pas l’eau condensée (risque d’intoxication) - Prévoyez l’évacuation des condensats de manière à ce que l’eau puisse s’écouler à des endroits spécialement prévus pour ne pas gêner ou porter atteinte à...
Pagina 75 INSTRUMENTS groupe de manomètres coupe-tube tube de charge balance électronique pour charge réfrigérant clé dynamométrique cintreuse à pince clé hexagonale de xx mm bouteille de réfrigérant pompe à vide détecteur de fuites pour réfrigérant HFC 2.5 Epaisseur des tubes en cuivre DIAMETRE NOMINAL DIAMETRE EXTERIEUR EPAISSEUR...
Pagina 76 5. Prévoyez 50 cm de tube en cuivre de plus en cas d’intervention succes- TUYAUX DE RACCORDEMENT sive à proximité des robinets. 2.8 Connexions à l’unité extérieure EMBOUTS Vissez les embouts aux fixations de l’unité extérieure en serrant comme dé- crit pour l’unité...
Pagina 77 2.9 Création du vide et contrôle d’étanchéité ATTENTION : POMPE À VIDE - Les opérations énumérées ci-dessous doivent être effectuées après le retrait du bloc d’alimentation du climatiseur. - Utiliser des outils spécifiques pour R32 (groupe manométrique, tuyau de remplissage, pompe à vide). L’utilisation de la même pompe à...
Pagina 78 CARACTERISTIQUES TECHNIQUES D’UNE INSTALLATION MONOSPLIT PRIOS R32 25 MD0-O MODÈLE UNITE EXTERNE PRIOS R32 35 MD0-O PRIOS R32 50 MD0-O Diamètre tuyau du liquide pouces Diamètre tuyau du gaz pouces Longueur maximale du tuyau avec charge standard Longueur maximale du tuyau*...
Pagina 79 Procédure à suivre pour transférer tout le réfrigérant dans l’unité externe : 1. dévissez les bouchons des robinets des soupapes à 2 et 3 voies. 2. sélectionnez le mode refroidissement (contrôlez si le compresseur fonctionne bien) et laissez fonctionner pendant quelques minutes. 3.
Pagina 80 3. RACCORDEMENT ELECTRIQUES Fig. 1 ATTENTION : COPERCHIO - Avant d’effectuer un quelconque raccordement électrique, vérifiez VITI FISSAGGIO si l’alimentation électrique a bien été coupée et que l’installation à laquelle l’unité doit être raccordée est bien conforme aux normes en vigueur. - Utilisez uniquement des câbles de section adéquate.
Pagina 81 220-240 ~ 50 Hz 5G, 1,5 mm H07RN-F 3G 1,5 mm² H07RN-F PRIOS R32 35 MD0-O PRIOS R32 50 MD0-O 220-240 ~ 50 Hz 5G, 2,5 mm H07RN-F 3G 2,5 mm² H07RN-F PRIOS R32 70 MD0-O 220-240 ~ 50 Hz...
Pagina 82 4. PHASES FINALES ATTENTION : - Utiliser des outils adaptés à l’utilisation. ISOLANT THERMIQUE - Protégez toujours les tuyaux et les câbles de connexion pour éviter qu’ils ne soient endommagés, il pourrait autrement y avoir risque de fuite de gaz. (Lésions personnelles sous forme de brûlures dues au froid.) RUBAN ADHÉSIF - Lors de la recharge de gaz réfrigérant, conformez-vous aux...
Pagina 83 ATTENTION : - Avant d’effectuer toute intervention, assurez-vous que l’alimentation électrique des unités a bien été coupée - Assurez-vous que les installations auxquelles raccorder l’appareil sont bien conformes aux réglementations applicables en la matière. CONTROLES SANS UTILISATION D’INSTRUMENTS Fonctionnement en mode Refroidissement - Contrôles visuels sur l’Unité Interne Symptôme Contrôle Intervention...
Pagina 84 INTRODUCCIÓN Esta manual se dirige al instalador y al usuario final, que se encargan respectivamente de la instalación y del uso de los climatizadores. La falta de cumplimiento de las indicaciones contenidas en este manual determina la extinción de la garantía. El presente manual es una parte integrante y esencial del producto.
Pagina 85 ÍNDICE INSTRUCCIONES PARA EL USO Y EL MANTENIMIENTO NORMAS DE SEGURIDAD ......................pág. 86 MODELO DE PARED .........................pág. 88 Panel de la unidad interna Display ..........................pág. 89 2. FUNCIONAMIENTO ........................pág. 90 Funciones básicas Funciones especiales ....................pág. Filtros de tratamiento del aire 3.
Pagina 86 INSTRUCCIONES PARA EL USO Y EL MANTENIMIENTO NORMAS DE SEGURIDAD CONSERVE Y CONSULTE ATENTAMENTE EL PRESENTE MANUAL YA QUE TODAS LAS AD- VERTENCIAS QUE CONTIENE SUMINISTRAN INDICACIONES IMPORTANTES PARA LA SE- GURIDAD EN LAS FASES DE INSTALACIÓN, USO Y MANTENIMIENTO. Leer con atención las instrucciones del presente Este aparato contiene gas...
Pagina 87 NORMA RIESGOS Este aparato puede ser utilizado por personas con reducidas capacidades físicas, mentales o senso- riales siempre que bajo control o tras ser oportuna- Daño del aparato por uso impropio. mente instruidas e informadas sobre el uso seguro Lesiones personales del aparato y los posibles riesgos relacionados con él.
Pagina 88 1. MODELO DE PARED El climatizador se compone de dos (o más) unidades que comunican entre sí mediante tubos (debidamente aislados) y de un cable para la alimentación eléctrica. La Unidad Interna debe instalarse sobre una de las paredes del ambiente que se quiere climatizar.
Pagina 89 1.2 Smart Display El climatizador posee un display que permite la visualización de los parámetros de funcionamiento (ver la figura). • Led se visualiza durante 3 segundos con la activación de TIMER, SWING, TURBO o SILENCE se visualiza durante 3 segundos con la activación de TIMER, SWING, TURBO o SILENCE se visualiza durante la operación de defrost, indi- cando que la función descongelación en la unidad exter-...
Pagina 90 2. FUNCIONAMIENTO El climatizador ha sido diseñado para crear las condiciones cli- máticas ideales para el bienestar de las personas en cualquier ambiente. Sirve para enfriar, deshumidificar y calentar el aire de modo totalmente automático. El aire aspirado por el ventilador entra por la rejilla superior y pasa por el filtro, que retiene el polvo.
Pagina 91 • Wi-Fi (sólo con el kit Wi-Fi, que se debe adquirir de forma separada como accesorio opcional) Está función permite el control de equipo de aire acondicionado mediante un dispositivo inteligente (Smartphone/ Tablet), tanto dentro como fuera de casa. La descarga y el uso de la app ARISTON CLIMA es necesaria para conse- guir este propósito.
Pagina 92 3. MANTENIMIENTO RUTINARIO ATENCIÓN: - Antes de realizar cualquier operación, desconecte la clavija o el interruptor correspondiente (riesgo de lesiones personales por electrocución). - No toque el acondicionador con las manos mojadas (riesgo de (FIG. 1) lesiones personales por electrocución). - Para realizar la limpieza del aparato no se suba a una mesa o una silla inestable (riesgo de lesiones personales por caída).
Pagina 93 4. MANTENIMIENTO DE FINAL DE TEMPORADA ATENCIÓN: - Antes de realizar cualquier operación, desconecte la clavija o el interruptor correspondiente (riesgo de lesiones personales por electrocución). - No toque el acondicionador con las manos mojadas (riesgo de lesiones personales por electrocución). - Para realizar la limpieza del aparato no se suba a una mesa o una silla inestable (riesgo de lesiones personales por caída).
Pagina 94 Cada unidad interna puede conectarse a una unidad externa según el esquema siguiente TIPO DE INSTALACIÓN UNIDAD EXTERNA UNIDAD INTERNA PRIOS R32 25 MD0-O PRIOS R32 25 UD0-I PRIOS R32 25 MUD0 PRIOS R32 35 MD0-O PRIOS R32 35 UD0-I...
Pagina 95 NORMAS DE SEGURIDAD CONSERVE Y CONSULTE ATENTAMENTE EL PRESENTE MANUAL YA QUE TODAS LAS AD- VERTENCIAS QUE CONTIENE SUMINISTRAN INDICACIONES IMPORTANTES PARA LA SE- GURIDAD EN LAS FASES DE INSTALACIÓN, USO Y MANTENIMIENTO. Leer con atención las instrucciones del presente Este aparato contiene gas manual antes de utilizar refrigerante R32...
Pagina 96 NORMA RIESGOS Realice la recarga de gas refrigerante ateniéndose a lo especificado en la ficha de seguridad del producto, utilizando prendas protectoras Lesiones personales como quemaduras por y evitando escapes violentos del gas del depósito o de las conexiones el frío. de la instalación.
Pagina 97 NORMA RIESGOS El acondicionador de aire debe tener una conexión a tierra completa para evitar descargas eléctricas. Lesiones personales por electrocución. No conecte la línea de tierra a pararrayos, tuberías de agua o gas o líneas de tierra del sistema telefónico. No instale el acondicionador cerca de fuentes de calor o material in- Lesiones personales, riesgo de incendio.
Pagina 98 1. INSTALACIÓN 1.1 Área de instalación Comprobar que el ambiente en el que se va a realizar la instala- ción y los sistemas a los cuales debe conectarse el aparato res- peten las normas vigentes. La unidad interna se debe instalar en un área adecuada, respetando las siguientes condiciones: - Buena circulación de aire;...
Pagina 99 1.3 Instalación de la plantilla 805 mm 398 mm NOTAS: 228,5 mm 241 mm Instale la unidad interna en un lugar donde no hayan obstá- culos (por ej. cortinas) que puedan impedir la recepción de las señales del mando a distancia y que permita extraer hacia ø...
Pagina 100 1.5 Instalación de la unidad externa Es obligatorio que la unidad externa se mueva y se almacene siem- pre en posición vertical, con el objetivo de asegurar una disposición adecuada del aceite presente dentro del circuito frigorífico y para evi- tar averías en el compresor.
Pagina 101 2. TUBOS Y CONEXIONES ATENCIÓN: - No beba el agua de condensación (lesiones personales por intoxi- cación). - Ubique la descarga del líquido de condensación de modo tal que permita que el agua fluya correctamente por lugares especiales para ello, donde no moleste o dañe a personas, cosas, animales, plantas y estructuras.
Pagina 102 2.4 Herramientas HERRAMIENTAS A grupo manómetros B cortatubos C tubo de carga D balanza electrónica para carga de refrigerante E llave dinamométrica F avellanador de pinza G llave hexagonal de xx mm G cilindro refrigerante H bomba para vacío L detector de fugas para refrigerantes HFC 2.5 Espesor de los tubos de cobre DIÁMETRO NOMINAL DIÁMETRO EXTERNO...
Pagina 103 4. Conecte los tubos utilizando dos llaves y teniendo cuidado de no dañarlos. TUBOS DE CONEXIÓN Si la fuerza de apriete resulta insuficiente, es probable que se produzcan pérdidas. Aún cuando la fuerza sea excesiva, podrían verificarse pérdidas dado que es muy fácil dañar la brida circular. El sistema más seguro consiste en cerrar la conexión utilizando una llave fija y una llave dinamométrica: en BOCAS este caso utilice la tabla “pares de apriete para las conexiones con brida”.
Pagina 104 2.9 Hacer el vacío y verificar la estanqueidad BOMBA DE VACÍO ATENCIÓN: - Las operaciones siguientes se deben ejecutar después de desconectar la alimentación eléctrica del acondicionador. - Utilizar instrumentos específicos para R32 (grupo manométrico, tubo de carga, bomba de vacío). El uso de una misma bomba de vacío con varios tipos de refrigerante puede dañar la bomba o la unidad.
Pagina 105 CARACTERÍSTICAS TÉCNICAS PARA INSTALACIONES MONOSPLIT MODELO UNIDAD EXTERNA PRIOS R32 25 MD0-O PRIOS R32 35 MD0-O PRIOS R32 50 MD0-O Diámetro del tubo de líquido pulgadas Diámetro del tubo de gas pulgadas Longitud máxima del tubo con carga estándar Máxima longitud del tubo*...
Pagina 106 2.10 Recuperación del refrigerante Procedimiento para llevar todo el refrigerante a la unidad externa: 1. desenrosque los tapones de los grifos de las válvulas de 2 y 3 vías. 2. seleccione el modo enfriamiento (controle si el compresor funciona) y déjelo en funcionamiento durante algunos minutos.
Pagina 107 3. CONEXIONES ELÉCTRICAS Fig. 1 COPERCHIO ATENCIÓN: - Antes de efectuar cualquier conexión eléctrica, asegúrese de que VITI FISSAGGIO se haya desconectado la alimentación eléctrica de la unidad y las instalaciones a las cuales debe conectarse el aparato respeten las normas vigentes. - Utilice sólo cables de la sección adecuada - Deje cierta longitud extra de los cables de conexión para permitir el mantenimiento en el futuro.
Pagina 108 25 MD0-O PRIOS R32 35 MD0-O 220-240 ~ 50 Hz 5G, 1,5 mm H07RN-F 3G 1,5 mm² H07RN-F PRIOS R32 50 MD0-O 220-240 ~ 50 Hz 5G, 2,5 mm H07RN-F 3G 2,5 mm² H07RN-F 220-240 ~ 50 Hz 5G, 2,5 mm H07RN-F 3G 2,5 mm²...
Pagina 109 4. FASES FINALES: ATENCIÓN: - Utilice herramientas y equipos manuales adecuados al uso. AISLANTE TÉRMICO - Proteja siempre los tubos y cables de conexión para evitar que se dañen, porque si así fuera, podrían provocar un escape de gas. (Lesiones personales como quemaduras por frío). - Realice la recarga de gas refrigerante ateniéndose a lo especi- CINTA AISLADORA ficado en la ficha de seguridad del producto, utilizando prendas...
Pagina 110 ATENCIÓN: - Antes de efectuar cualquier tipo de intervención, verifique que las unidades se hayan desconectado de la ali- mentación eléctrica. - Verifique que las instalaciones a las que debe conectarse el aparato sean conformes con las normas vigentes. CONTROLES SIN EL USO DE HERRAMIENTAS Funcionamiento en modo Enfriamiento - Inspección de la unidad interna Problema Control...
Pagina 111 INTRODUÇÃO O presente manual destina-se ao técnico de instalação e ao utilizador final, responsáveis respectivamente pela insta- lação e pela utilização dos climatizadores. A não observância das indicações contidas neste manual implica a anula- ção da garantia. O presente manual é parte integrante e essencial do produto. Este deve ser guardado com cuidado pelo utilizador, devendo acompanhar sempre o equipamento, mesmo em caso de cedência a outro proprietário ou utilizador e/ou de transferência para outras instalações.
Pagina 112 ÍNDICE: INSTRUÇÕES DE UTILIZAÇÃO E MANUTENÇÃO REGRAS DE SEGURANÇA ......................pág. 113 MODELO DE PAREDE ......................pág. 115 Painel da unidade interna Visor ..........................pág. 116 2. FUNCIONAMENTO ........................pág. 117 Funções de base Funções especiais ......................pág. 118 Filtros de tratamento do ar 3. PEQUENA MANUTENÇÃO .....................pág. 119 Limpeza dos filtros Limpeza do climatizador 4.
Pagina 113 INSTRUÇÕES DE UTILIZAÇÃO E MANUTENÇÃO REGRAS DE SEGURANÇA GUARDE E CONSULTE COM ATENÇÃO O PRESENTE MANUAL, NA MEDIDA EM QUE TODAS AS ADVERTÊNCIAS FORNECEM INDICAÇÕES IMPORTANTES PARA A SEGURANÇA NAS FASES DE INSTALAÇÃO, UTILIZAÇÃO E MANUTENÇÃO. Leia atentamente as precauções indicadas no Este aparelho contém gás presente manual antes de refrigerante R32...
Pagina 114 REGRA RISCO Este aparelho pode ser utilizado por pessoas com capacidades físicas, mentais ou sensoriais reduzi- das, desde que estejam sob supervisão e tenham Danos no aparelho causados por uma utilização indevida. recebido instruções e informações apropriadas Lesões pessoais. sobre a utilização segura do aparelho e os possí- veis riscos a ele associados.
Pagina 115 1. MODELO DE PAREDE O climatizador é composto por duas (ou mais) unidades ligadas entre elas por tubagens (devidamente isoladas) e por um cabo eléctrico de alimentação. A unidade interna deve ser instalada numa parede do espaço que se pretende climatizar.
Pagina 116 1.2 Smart Display O climatizador está equipado com um visor que permite visualizar parâmetros de funcionamento (consulte a figura). • Led é visualizado durante 3 segundos no momento da activação de TIMER, SWING, TURBO ou SILENCE. é visualizado durante 3 segundos no momento da desactivação de TIMER, SWING, TURBO ou SILEN- é...
Pagina 117 2. FUNCIONAMENTO Este climatizador foi projectado para criar condições climáticas ideais para o bem-estar das pessoas na sala. Permite arrefecer, desumidificar e aquecer o ar de maneira totalmente automáti- O ar, aspirado pelo ventilador, entra pela grelha superior e pas- sa através do filtro, que retém a poeira.
Pagina 118 • Wi-Fi (só com o kit wi-fi, que deve ser adquirido de forma separada como acessório opcional) Esta função permite o controlo do equipamento de ar condicionado mediante um dispositivo inteligente (Smar- tphone/Tablet), tanto dentro como fora de casa. A descarga e utilização da app ARISTON CLIMA é necessária para conseguir este propósito.
Pagina 119 3. PEQUENA MANUTENÇÃO (FIG. 1) ATENÇÃO: - Antes de qualquer operação, desligue a ficha eléctrica ou o interruptor dedicado (risco de lesões pessoais causadas por electrocussão). Não toque no aparelho de ar condicio- nado com as mãos molhadas (risco de lesões pessoais cau- sadas por electrocussão).
Pagina 120 4. MANUTENÇÃO DE FINAL DE ESTAÇÃO ATENÇÃO: - Antes de qualquer operação, desligue a ficha eléctrica ou o interruptor dedicado (risco de lesões pessoais cau- sadas por electrocussão). Não toque no aparelho de ar condicionado com as mãos molhadas (risco de lesões pessoais causadas por elec- trocussão).
Pagina 121 Cada unidade interna pode ser ligada a uma unidade externa segundo o esquema seguinte. TIPO DE INSTALAÇÃO UNIDADE EXTERNA UNIDADE INTERNA PRIOS R32 25 MD0-O PRIOS R32 25 UD0-I PRIOS R32 25 MUD0 PRIOS R32 35 MD0-O PRIOS R32 35 UD0-I...
Pagina 122 REGRAS DE SEGURANÇA GUARDE E CONSULTE COM ATENÇÃO O PRESENTE MANUAL, NA MEDIDA EM QUE TODAS AS ADVERTÊNCIAS FORNECEM INDICAÇÕES IMPORTANTES PARA A SEGURANÇA NAS FA- SES DE INSTALAÇÃO, UTILIZAÇÃO E MANUTENÇÃO. Leia atentamente as precauções indicadas no Este aparelho contém gás presente manual antes de refrigerante R32 utilizar o climatizador...
Pagina 123 REGRA RISCO Realize a recarga de gás refrigerante seguindo as indicações especifi- cadas na ficha de segurança do produto, usando vestuário de protec- Lesões pessoais causadas por queimadu- ção e evitando fugas bruscas de gás do depósito ou das ligações da ras de frio.
Pagina 124 REGRA RISCO O aparelho de ar condicionado deve dispor de ligação à terra, que deve ser completa para evitar choques eléctricos. Lesões pessoais por electrocussão. Não ligue o fio de terra a pára-raios, tubagens de água ou gás, fio de terra da instalação telefónica.
Pagina 125 1. INSTALAÇÃO 1.1 Área de instalação Certifique-se de que o ambiente de instalação e as instala- ções a que deve ligar o equipamento estão em conformidade com as normas em vigor. A unidade interna deve ser instalada numa área adequada, respeitando as seguintes condições: - Boa circulação do ar;...
Pagina 126 1.3 Instalação do molde 805 mm 398 mm NOTAS: 228,5 mm 241 mm Instale a unidade interna num local onde não existam obs- táculos (p. ex., cortinas) que possam impedir a recepção dos sinais do controlo remoto e que permita, sem criar in- ø...
Pagina 127 1.5 Instalação da unidade externa É obrigatório que a unidade externa seja movimentada e armaze- nada na posição vertical para garantir uma deposição adequada do óleo presente no interior do circuito frigorífico e evitar danos no compressor. Siga o procedimento descrito e só depois comece a realizar a ligações dos tubos e dos cabos eléctricos;...
Pagina 128 2. TUBAGENS E LIGAÇÕES 2,5 kW - 3,5 kW ATENÇÃO: - Não beba a água de condensação (lesões pessoais por intoxi- cação). - Disponha a descarga da condensação de modo a permitir uma saída correcta do ar para locais onde não possa perturbar nem causar danos pessoais, materiais ou em animais, plantas e es- truturas.
Pagina 129 2.4 Instrumentos INSTRUMENTOS A grupo de manómetros B corta-tubos C tubo de carga D balança electrónica para carga de refrigerante E chave dinamométrica F curvadora de tubos de pinça G chave hexagonal de xx mm H botija de refrigerante I bomba para o vácuo L detector de fugas para refrigerantes HFC 2.5 Espessura dos tubos em cobre DIÂMETRO NOMINAL...
Pagina 130 danificar a flange. O sistema mais seguro consiste em apertar a ligação TUBOS DE LIGAÇÃO utilizando uma chave fixa e uma chave dinamométrica: neste caso, utilize a tabela “binários de aperto para ligações de flange”. 5. É aconselhável deixar 50 cm de tubo para eventuais intervenções futu- ras perto das torneiras.
Pagina 131 2.9 Criar o vácuo e verificar a vedação ATENÇÃO: - As operações abaixo devem ser executadas depois de desligar a alimenta- ção elétrica do aparelho de ar condicionado. BOMBA DE VÁCUO - Utilize ferramentas específicas para R32 (grupo manométrico, tubo de car- ga, bomba de vácuo).
Pagina 132 CARACTERÍSTICAS TÉCNICAS SPARA INSTALAÇÕES MONOSPLIT MODELO UNIDADE EXTERNA 25 MD0-O PRIOS R32 35 MD0-O PRIOS R32 50 MD0-O PRIOS R32 Diâmetro do tubo do líquido polegadas Diâmetro do tubo do gás polegadas Comprimento máximo do tubo com carga padrão Comprimento máximo do tubo*...
Pagina 133 2.10 Recuperação do refrigerante Processo para transportar todo o refrigerante para a unidade externa. 1. Desaperte as tampas das torneiras das válvulas de 2 e 3 vias. 2. Regule o aparelho no modo de arrefecimento (verifique se o compressor funciona) e deixe-o a funcionar alguns minutos. 3.
Pagina 134 3. LIGAÇÕES ELÉCTRICAS Fig. 1 COPERCHIO ATENÇÃO: VITI - Antes de efectuar qualquer ligação eléctrica, certifique-se de FISSAGGIO que a alimentação eléctrica está desligada nas unidades e de que as as instalações a que deve ligar o equipamento estão em conformidade com as normas em vigor.
Pagina 135 25 MD0-O 220-240 ~ 50 Hz 5G, 1,5 mm H07RN-F 3G 1,5 mm² H07RN-F PRIOS R32 35 MD0-O PRIOS R32 50 MD0-O 220-240 ~ 50 Hz 5G, 2,5 mm H07RN-F 3G 2,5 mm² H07RN-F 220-240 ~ 50 Hz 5G, 2,5 mm H07RN-F 3G 2,5 mm²...
Pagina 136 4. FASES CONCLUSIVAS ATENÇÃO: - Utilize ferramentas e utensílios manuais adequados. ISOLANTE TÉRMICO - Proteja sempre os tubos e os cabos de ligação para evitar que se danifiquem, porque se forem danificados, poderão causar uma fuga de gás. (Lesões pessoais por causa de queimaduras de frio).
Pagina 137 ATENÇÃO: - Antes de efectuar qualquer intervenção, certifique-se de que desligou a alimentação eléctrica das unidades. - Certifique-se de que as instalações a que deve ligar o equipamento estão em conformidade com as normas em vigor. VERIFICAÇÕES SEM UTILIZAÇÃO DE INSTRUMENTOS Funcionamento no modo de arrefecimento –...
Pagina 138 GİRİŞ Bu kılavuz klima cihazı montajcıları ve son kullanıcılar için hazırlanmıştır. Bu kılavuzda yazılı hususlara uymaması garan- tiyi hükümsüz hale getirecektir. Bu kılavuz cihazın ayrılmaz ve esas parçalarından biridir. Kılavuz kullanıcı tarafından dikkatle korunmalı ve/veya cihaz başka bir sisteme nakledilse dahi yeni sahiplerine veya cihazın kullanıcılarına verilmelidir. Cihazın doğru ve emniyetle kullanılması...
Pagina 139 İÇINDEKILER: İŞLETME VE BAKIM TALİMATLARI EMNİYET STANDARTLARI .......................pag. 140 DUVAR TİPİ MODEL ........................pag. 142 İç ünite paneli Akıllı ekran ........................pag. 143 2. ÇALIŞMASI ..........................pag. 144 Esas fonksiyonlar Özel fonksiyonlar ......................pag. 145 Hava temizleme filtreleri 3. BASİT BAKIM İŞLEMLERİ ......................pag. 146 Filtrelerin temizlenmesi Klimanın temizlenmesi 4.
Pagina 140 İŞLETME VE BAKIM TALİMATLARI EMNİYET STANDARTLARI BU KILAVUZU SONUNA KADAR OKUYUN VE GÜVENLİ BİR YERDE SAKLAYIN. BUNLAR CİHAZINIZIN GÜVENLE MONTAJININ YAPILMASI, KULLANILMASI VE BAKIMI İLE İLGİLİ ÖNEMLİ BİLGİLER VERMEKTEDİR. Klimanızı kullanmadan önce bu kılavuzda verilen Bu cihazda R32 soğutucu talimatları dikkatle gaz bulunmaktadır okuyunuz.
Pagina 141 STANDART İŞLEM TEHLİKE Bu cihaz gözetim altında bulunan sınırlı fiziksel, akli veya algılama yeteneği olan kişilerce, cihazın Hatalı kullanımdan dolayı cihaza zarar gelmesi, kişilerde yara- emniyetle çalışması hakkında uygun şekilde lanma tehlikesi bilgilendirilmiş ve cihazın çalışmasıyla ilgili tehlike- lerle ilgili uyarılmaları koşuluyla, kullanılabilir. Cihazın hava akışını...
Pagina 142 1. DUVAR TİPİ MODEL Klima cihazında birbirine boru (uygun şekilde izole edilmiş) ve elektrik besleme kablosuyla bağlı iki (veya daha fazla) ünite bulunur. İç ünite içerisi klima ile soğutulacak/ısıtılacak odanın duvarına monte edilir. Dış ünite zemin üzerine otu- rabilir veya özel taşıyıcı bir kasa üzerinde duvara monte edilebilir. Monosplit yani bir dış...
Pagina 143 1.2 Akıllı ekran Klima cihazınızda çalıştırma parametrelerini görmenizi sağlayan bir ekran vardır. • Led normal çalışma şartlarında ayarlanmış sıcaklık dere- cesini gösterir. TIMER; YÖNLENDİRME, TÜRBO veya SESSİZ çalışma konumlarının aktif hale getirilmesinden sonra 3 sn süreyle gözükür TIMER; YÖNLENDİRME, TÜRBO veya SESSİZ çalışma konumlarının durdurulmasından sonra 3 sn süreyle WiFi gözükür...
Pagina 144 2. ÇALIŞMASI Klima ideal insanların refahı için bulundukları ortamda ideal iklim koşullarını yaratmak için tasarlanmış bir cihazdır. Tamamen otomatik olarak odayı soğutur, nemini alır ve ısıtır. Hava fan vasıtasıyla cihazı üst tarafındaki ızgaradan emilir ve daha sonra içinde olabilecek tozları toplayan bir hava filtresin- den geçer.
Pagina 145 2.2 Özel fonksiyonlar - UYKU FONKSİYONU Bu fonksiyon odanın gece daha konforlu olması için sıcaklığını otomatik ayarlar. - FOLLOW ME (Takip et) fonksiyonu Klima cihazının çalışması bulunduğu odadaki sıcaklığı takip eden uzaktan kumanda sensörüne bağlıdır. - SELF CLEAN (Kendini temizleme) fonksiyonu, sadece monosplit, tekli, cihazlar Kendini temizleme konumunda klima cihazı...
Pagina 146 3. BASİT BAKIM İŞLEMLERİ UYARI: - Cihaz da herhangi bir işlem yapmadan önce fişini çekin veya be- (ŞEKİL 1) sleme şalterini kapatın (elektrik çarpması nedeniyle yaralanma tehlikesi). - Klima cihazına ıslak elle dokunmayın (elektrik çarpması nedeniyle yaralanma tehlikesi). - Cihazı temizlerken masa veya dengesiz bir sandalye üstüne çıkmayın (yüksekten düşerek yaralanma tehlikesi).
Pagina 147 4. SEZON SONU BAKIMI UYARI: - Cihaz da herhangi bir işlem yapmadan önce fişini çekin veya besleme şalterini kapatın (elektrik çarpması nede- niyle yaralanma tehlikesi). - Klima cihazına ıslak elle dokunmayın (elektrik çarpması nedeniyle yaralanma tehlikesi). - Cihazı temizlerken masa veya dengesiz bir sandalye üstüne çıkmayın (yüksekten düşerek yaralanma tehlikesi). - Filtreleri çıkartırken metal parçalara özellikle iç...
Pagina 148 İç ünite –dış ünite uyumu Her içi ünite aşağıdaki tabloya göre bir dış üniteye bağlanabilir: MONTAJ ŞEKLI DIŞ ÜNITE İÇ ÜNITE PRIOS R32 25 MD0-O PRIOS R32 25 UD0-I PRIOS R32 25 MUD0 PRIOS R32 35 MD0-O PRIOS R32 35 UD0-I...
Pagina 149 EMNİYET STANDARTLARI (MONTAJ İÇİN) YENİ CİHAZINIZIN EMNİYETLE MONTAJI, KULLANILMASI VE BAKIMI HAKKINDA ÖNEMLİ BİLGİLER İÇERDİĞİNDEN BU KILAVUZU DİKKATLE OKUYUN VE GÜVENLİ BİR YERDE SAKLAYIN. Klimanızı kullanmadan önce bu kılavuzda verilen Bu cihazda R32 soğutucu talimatları dikkatle gaz bulunmaktadır okuyunuz Sembollerin açıklaması: Bu uyarılara uymama kişisel yaralanma hatta bazı...
Pagina 150 STANDART İŞLEM TEHLİKE Cihaza soğutucu gazı ürün emniyet bilgi sayfasında yazılı önlemleri dikkate alarak doldurun veya boşaltın. İşlem sırasında koruyucu elbiseler giyin ve Soğuk yanma nedeniyle yaralanma tehlikesi tank veya sistem bağlantılarından gazın sertçe kaçmasına mani olun. Alevler hava akımı ile söndüğünde cihazlarının Cihazın hava akışını...
Pagina 151 STANDART İŞLEM TEHLİKE Tijdens de installatie moet eerst de aansluiting van de koeling worden uit- Persoonlijk letsel door elektrische schokken gevoerd en daarna de elektrische aansluiting. of brandwonden door koudvuur, verwondin- Bij vervanging moet u de handelingen in omgekeerde volgorde uitvoeren. gen door stoten, snijwonden, schaafwonden Elektrik çarpması...
Pagina 152 1. MONTAJ 1.1 Montaj alanı Montajın yapılacağı yerin ve cihazın bağlanacağı sistemlerin yürürlükteki tesisatla ile ilgili yönetmelik ve şartnamelere uy- gun olmasını sağlayın. İç ünite aşağıdaki şartları sağlayan uy- gun bir alana monte edilmelidir: - İyi hava sirkülasyonu - Uygun gider/gider bağlantısı - İç...
Pagina 153 1.3 Montaj şablonunun yerleştirilmesi 805 mm 398 mm NOTLAR: 228,5 mm 241 mm İç üniteyi yerine herhangi bir engel olmayacak ve hava filtre- leri kolay çıkartılıp takılabilecek şekilde yerleştirin, örneğin perdeler uzaktan kumandanın çalışmasına engel olabilir. İç ø 65 mm ø...
Pagina 154 1.5 Dış ünitenin takılması Dış ünite soğutma devresindeki yağın düzgün olarak dağılmasını sağlamak ve kompresörün hasar görmesine mani olmak için dik olarak taşınmalı ve asılmalıdır. Açıklanan asma prosedürüne uyun ve daha sonra boru ve elektrik kablolarının bağlantılarını yapmaya başlayın. - Dış üniteyi çıkan ses ve dışarı yayılan sıcaklık rahatsızlık ver- meyecek bir yere monte edin.
Pagina 155 2. BORU DEVRESİ VE BAĞLANTILARI UYARI! - Yoğuşuk suyunu içmeyin (zehirlenme tehlikesi) - Yoğuşuk gideri borusunu aşağı doğru ve bu işe ayrılan gidere veya bölgeye yönlendirin ve insanları, malzemeleri, hayvanları, bitkileri ve yapıları rahatsız etmemesine dikkat edin. - Yapılacak işe uygun el aletleri ve ölçüm cihazları kullanın. RUBBEREN SLANG 2.1 Soğutucu boruların bağlanması...
Pagina 156 2.4 El aletleri EL ALETLERİ A Manometre grubu B Boru kesici C Doldurma borusu D Soğutucu şarjı için elektronik terazi E Dinamometrik anahtar F Kelepçe şekilli boru mengenesi G Soğutucu tüpü H Vakum pompası I Vakum pompası L HFC Soğutucu kaçağı tespit cihazı 2.5 Bakır boruların kalınlıkları...
Pagina 157 Bu durumlar için “flanş bağlantıları için sıkıştırma torkları” değerlerini kullanırız. BAĞLAMA BORULARI 5 Muslukların civarında yapılacak takip eden herhangi bir çalışma için ilave 50 cm boru bırakmanızı öneririz. 2.8 Dış üniteye yapılan bağlantılar BORU RAKORLARI Boru rakorlarını dış ünite bağlantı yerleri üzerine iç üniteyle aynı sıkılıkta vidalayın.
Pagina 158 2.9 VAKUM OLUŞTURMAK VE SIZMAZLIĞIN KONTROLÜ VACUUMPOMP UYARI: - Aşağıdaki işlemler, güç çıkarıldıktan sonra gerçekleştirilmelidir elektrik kli- maya. - R32 için özel araçlar kullanın (manometrik grup, yükleme hortumu, vakum pompası). Aynı vakum pompasının çeşitli tiplerde kullanılması Soğutma maddeleri pompaya veya birime zarar verebilir. - Soğutma sıvısını...
Pagina 159 MONOSPLIT MODEL TESİSATI TEKNİK ÖZELLİKLERİ DIŞ ÜNİTE MODELİ PRIOS R32 25 MD0-O PRIOS R32 35 MD0-O PRIOS R32 50 MD0-O Sıvı akışkan borusu çapı inches Gaz akışkan borusu çapı inches Standart şarj yapıldığında maksimum boru uzunluğu Maksimum boru uzunluğu* 0,55 0,55 Standart şarj...
Pagina 160 2.10 SOĞUTUCU AKIŞKANIN GERİ TOPLANMASI Tüm soğutucu akışkanı dış üniteye toplama prosedürü: 1. İki ve üç yollu vanaların muslukları üzerindeki tapaları çıkarın. 2. Cihazı soğutma konumuna getirin (kompresörün çalışıp çalışmadığını kontrol edin) ve cihazı birkaç dakika çalıştırın. 3. Manometreyi bağlayın. 4.
Pagina 161 3. ELEKTRİK BAĞLANTILARI Fig. 1 COPERCHIO VITI UYARI FISSAGGIO - Herhangi bir elektrik bağlantısı yapmadan, cihazların elektrik beslemelerinin kesilmiş olduklarını ve cihazların bağlanacağı sistemlerin yürürlükteki standartlara uygun olduğunu kontrol edin. - Sadece uygun kesit alanı olan kablolar kullanın - İleride yapılacak bakımlar için bağlantı kablolarında ilave pay bırakın.
Pagina 162 220-240 ~ 50 Hz 5G, 1,5 mm H07RN-F 3G 1,5 mm² H07RN-F PRIOS R32 35 MD0-O PRIOS R32 50 MD0-O 220-240 ~ 50 Hz 5G, 2,5 mm H07RN-F 3G 2,5 mm² H07RN-F PRIOS R32 70 MD0-O 220-240 ~ 50 Hz...
Pagina 163 4. SON İŞLEMLER OPGELET: - Gereedschap gebruiken dat voor dit gebruik geschikt is. ISI İZOLASYONU MALZEMESİ - Bescherm altijd de verbindingskabels en leidingen, omdat be- schadigingen een oorzaak kunnen zijn van gaslekken. (Per- soonlijk letsel: brandwonden door afkoeling). - Vul het koelmiddel voorzichtig bij en houd U aan de voorschrif- İZOLASYON ten op de veiligheidskaart die bij het koelmiddel hoort, trek be- BANDI...
Pagina 164 UYARILAR - Cihaz üzerinde bir işleme başlamadan önce, elektrik devresine olan bağlantısının kesilmesine dikkat edin. - Cihazların bağlanacağı sistemlerin yürürlükteki standartlara uygun olduğunu kontrol edin. EL ALETİ VEYA TAKIM KULLANMADAN YAPILACAK KONTOLLAR Çalışma soğutma konumunda – İç ünitede göz kontrolü ile yapılacaklar: Sorun Kontrol Yapılacak işlem...
Pagina 165 INLEIDING Deze handleiding is gericht tot de installateur en de eindgebruiker, die de warmtepompboiler respectievelijk moeten installeren en gebruiken. Het niet opvolgen van de aanwijzingen in deze handleiding heeft het vervallen van de ga- rantie als gevolg. Dit boekje is een integraal en essentieel onderdeel van het product. Het moet met zorg door de gebruiker worden bewaard en altijd bij het apparaat blijven, ook als dit aan een nieuwe eigenaar wordt gegeven of verkocht en/of op een andere installatie wordt gemonteerd.
Pagina 166 INHOUDSOPGAVE: GEBRUIKSAANWIJZING EN ONDERHOUD VEILIGHEIDSNORMEN ......................pag. 167 MUURMODEL ..........................pag. 169 Bedieningspaneel van de interne eenheid Display ..........................pag. 170 2. GEBRUIK ............................pag. 171 Basisfuncties Speciale functies ......................pag. 172 Luchtbehandelingsfilters 3. EENVOUDIG ONDERHOUD ....................pag. 173 Reiniging van de filters Reiniging van de airconditioner 4.
Pagina 167 GEBRUIKSAANWIJZING EN ONDERHOUD VEILIGHEIDSVOORSCHRIFTEN BEWAAR EN RAADPLEEG DIT BOEKJE ZORGVULDIG, DAAR ALLE WAARSCHUWINGEN BE- LANGRIJKE INFORMATIE BEVATTEN VOOR DE VEILIGHEID TIJDENS INSTALLATIE, GEBRUIK EN ONDERHOUD. Lees aandachtig de in deze handleiding vermelde Dit toestel is gevuld met voorzorgsmaatregelen R32 koelgas. voordat u de airconditioner gebruikt.
Pagina 168 NORM RISICO Dit apparaat kan gebruikt worden door personen met lichamelijke, verstandelijke of zintuiglijke be- perkingen, mits onder toezicht of na naar behoren Beschadiging van het apparaat door onjuist gebruik. geïnstrueerd en geïnformeerd te zijn over het veilig Persoonlijk letsel gebruik van het apparaat en de mogelijke risico’s die ermee verbonden zijn.
Pagina 169 1. MUURMODEL De airconditioner bestaat uit twee (of meer) eenheden, die met elkaar verbonden zijn door middel van (goed geïso- leerde) koperen leidingen en een elektrische voedingskabel. De interne eenheid moet worden geïnstalleerd op een muur in het lokaal waarvan men het klimaat wenst te regelen. De externe eenheid kan op de grond of met speciale montagebeugels aan de muur worden gemonteerd.
Pagina 170 1.2 Smart Display De airconditioner beschikt over een display waarmee de be- drijfsparameters kunt bekijken (zie afbeelding). • Led verschijnt voor 3 seconden bij aanschakeling van TI- MER, SWING, TURBO of SILENCE.. verschijnt voor 3 seconden bij uitschakeling van TI- MER, SWING, TURBO of SILENCE.
Pagina 171 2. GEBRUIK De airconditioner is een apparaat dat ontworpen is om de idea- le omgevingscondities te creëren voor het welzijn van de men- sen in het lokaal. Hij kan geheel automatisch de lucht afkoelen, ontvochtigen en verwarmen. De lucht wordt door de ventilator aangezogen, loopt door het bovenste rooster en gaat dan door de filter heen, die de stof te- genhoudt.
Pagina 172 Wi-Fi (alleen met Wi-Fi-kit, apart aan te schaffen) Met deze functie kan de airconditioner via een smart device (smartphone / tablet), binnen en buiten huis worden bediend. Hiervoor is de download en het gebruik van de ARISTON CLIMA-app nodig. • SLEEP FUNCTIE Deze functie past automatisch de temperatuur zodanig aan dat gedurende de nacht een prettiger temperatuur wordt gehandhaafd.
Pagina 173 3. EENVOUDIG ONDERHOUD OPGELET: - Voordat men tot reiniging overgaat moet u de stekker eruit trek- (AFB. 1) ken of de betreffende schakelaar uitschakelen (risico van per- soonlijk letsel door elektrische schok). - Niet de airconditioner met natte handen aanraken (risico elektri- sche schokken) - In het geval dat men het apparaat moet reinigen moet men niet op instabiele stoelen of tafels klimmen (risico van persoonlijk let-...
Pagina 174 4. ONDERHOUD EINDE SEIZOEN OPGELET: - Voordat men tot reiniging overgaat moet u de stekker eruit trekken of de betreffende schakelaar uitschakelen (risico van persoonlijk letsel door elektrische schok). - Niet de airconditioner met natte handen aanraken (risico elektrische schokken) - In het geval dat men het apparaat moet reinigen moet men niet op instabiele stoelen of tafels klimmen (risico van persoonlijk letsel door vallen).
Pagina 175 Elke interne eenheid kan aangesloten worden op een externe eenheid volgens het volgende schema TYPE INSTALLATIE EXTERNE EENHEID INTERNE EENHEID PRIOS R32 25 MD0-O PRIOS R32 25 UD0-I PRIOS R32 25 MUD0 PRIOS R32 35 MD0-O PRIOS R32 35 UD0-I...
Pagina 176 VEILIGHEIDSVOORSCHRIFTEN BEWAAR EN RAADPLEEG DIT BOEKJE ZORGVULDIG, DAAR ALLE WAARSCHUWINGEN BE- LANGRIJKE INFORMATIE BEVATTEN VOOR DE VEILIGHEID TIJDENS INSTALLATIE, GEBRUIK EN ONDERHOUD. Lees aandachtig de in deze handleiding vermelde Dit toestel is gevuld met voorzorgsmaatregelen R32 koelgas. voordat u de airconditioner gebruikt.
Pagina 177 NORM RISICO De werkzaamheden binnen het apparaat zelf moeten zeer voorzichtig wor- Persoonlijk letsel door snijden, prikken, scha- den uitgevoerd om niet plotseling tegen scherpe delen aan te stoten. ven. Vul het koelmiddel voorzichtig bij en houd U aan de voorschriften op de veiligheidskaart die bij het koelmiddel hoort, trek beschermende kleding Persoonlijk letsel door brandwonden door af- aan en voorkom dat het gas plotseling en met kracht uit de bus of fles, of...
Pagina 178 NORM RISICO Tijdens de installatie moet eerst de aansluiting van de koeling worden uit- Persoonlijk letsel door elektrische schokken gevoerd en daarna de elektrische aansluiting. of brandwonden door koudvuur, verwondin- Bij vervanging moet u de handelingen in omgekeerde volgorde uitvoeren. gen door stoten, snijwonden, schaafwonden De airconditioner moet geaard zijn om elektrische schokken te voorkomen.
Pagina 179 1. INSTALLATIE 1.1 Plaats van installatie Controleer dat de plaats van installatie en de netwerken waar- op het toestel aangesloten moet worden, aan alle geldende normen voldoen. De interne eenheid moet in een aangepaste ruimte geïnstalleerd worden, met inachtneming van de vol- gende voorwaarden: - degelijke luchtcirculatie;...
Pagina 180 1.3 Installatie van het sjabloon 805 mm 398 mm OPMERKINGEN: 228,5 mm 241 mm Installeer de interne eenheid op een plaats waar de signalen van de afstandsbediening haar gemakkelijk kunnen berei- ken, zonder obstakels zoals bijvoorbeeld gordijnen tegen te ø 65 mm ø...
Pagina 181 1.5 Installatie van de externe eenheid De externe eenheid moet verplicht in verticale stand verplaatst en op- geslagen worden, dit teneinde een goede verdeling van de olie in de binnenkant van het koelcircuit te garanderen en schade aan de com- pressor te voorkomen.
Pagina 182 2. LEIDINGEN EN AANSLUITINGEN OPGELET: - Het condenswater niet drinken (persoonlijk letsel door vergiftiging) - Leg de afvoer zo aan, dat het condenswater naar plaatsen kan stro- men waar deze geen hinder of schade veroorzaakt aan personen, voorwerpen, planten, dieren of structuren. - Gereedschap gebruiken dat voor dit gebruik geschikt is.
Pagina 183 2.4 Gereedschap INSTRUMENTEN manometer-unit buissnijder toevoerleiding elektronische weegschaal voor toevoer koelmiddel E momentsleutel tangvormige handschroef G xx mm inbussleutel koelgasfles vacuümpomp; L lekdetector voor HFC koelmiddel 2.5 Dikte van de koperen buizen NOMINALE DIAMETER EXTERNE DIAMETER DIKTE (inches) (mm) (mm) 6,35 9,52 12,70...
Pagina 184 kages optreden, omdat de flens gemakkelijk beschadigd kan worden. De veiligste manier is om de verbinding met gebruik van een steeksleutel en momentsleutel vast te draaien: maak in dit geval gebruik van de tabel “Aan- draaimomenten voor flensverbindingen”. 5. Aangeraden wordt om 50 cm buis over te laten, voor eventuele toekomstige MONDSTUKKEN ingrepen bij de kranen.
Pagina 185 2.9 Ontluchten en op lekken controleren VACUUMPOMP OPGELET: - De onderstaande verrichtingen moeten uitgevoerd worden nadat de elek- trische voeding van de airconditioner uitgeschakeld is. - Gebruik specifiek gereedschap voor het R32 (manometergroep, vulbuis, vacuümpomp). Wanneer u dezelfde vacuümpomp voor verschillende soor- ten koelmiddel gebruikt, kan de pomp of de eenheid hierdoor schade op- lopen.
Pagina 186 SPECIFICATIES VOOR MONOSPLIT INSTALLATIES MODEL EXTERNE EENHEID PRIOS R32 25 MD0-O PRIOS R32 35 MD0-O PRIOS R32 50 MD0-O PRIOS R32 70 MD0-O Diameter van vloeistofleiding inches Diameter van gasleiding inches Maximale leidinglengte met standaard vulling Maximale lengte van de leiding*...
Pagina 187 2.10 Bijvullen koelmiddel Procedure om het koelmiddel in de externe eenheid weer op de juiste hoeveelheid te brengen: 1. draai de doppen van de kranen van de twee- of driewegkleppen eraf. 2. zet de airconditioner op koelen (controleer dat de compressor het doet) en laat het een paar minuten werken. 3.
Pagina 188 3. ELEKTRISCHE AANSLUITINGEN Fig. 1 COPERCHIO OPGELET: VITI FISSAGGIO - Voor het uitvoeren van een elektrische aansluiting contro- leren of de eenheden van de stroom gehaald zijn en of de installaties waarop het apparaat aangesloten moet worden overeenstemmen met de geldende regelgeving. - Alleen kabels met een geschikte doorsnede gebruiken.
Pagina 189 H07RN-F 220-240 ~ 50 Hz 5G, 1,5 mm H07RN-F 3G 1,5 mm² H07RN-F PRIOS R32 35 MD0-O PRIOS R32 50 MD0-O 220-240 ~ 50 Hz 5G, 2,5 mm H07RN-F 3G 2,5 mm² H07RN-F 220-240 ~ 50 Hz 5G, 2,5 mm H07RN-F 3G 2,5 mm²...
Pagina 190 4. AFSLUITENDE FASEN OPGELET: - Gereedschap gebruiken dat voor dit gebruik geschikt is. THERMISCHE ISOLATIE - Bescherm altijd de verbindingskabels en leidingen, omdat be- schadigingen een oorzaak kunnen zijn van gaslekken. (Per- soonlijk letsel: brandwonden door afkoeling). - Vul het koelmiddel voorzichtig bij en houd U aan de voorschrif- ISOLATIETAPE ten op de veiligheidskaart die bij het koelmiddel hoort, trek be- schermende kleding aan en voorkom dat het gas plotseling en...
Pagina 191 OPGELET: - Voordat men ook maar enige ingreep verricht moet men eerst controleren dat de eenheid niet meer door het net wordt gevoed - Controleer dat de installaties waarop men de apparatuur moet aansluiten aan alle voorschriften voldoen. CONTROLES ZONDER INSTRUMENTEN Het functioneren in bedrijfsmodus Koeling –...
Pagina 192 INTRODUCERE Acest manual este destinat instalatorului i utilizatorului final, care trebuie să instaleze respectiv să utilizeze aparatele de aer condi ionat. Nerespectarea indica iilor din prezentul manual conduce la pierderea garan iei. Prezentul manual este parte integrantă i esen ială a produsului. Acesta va fi păstrat cu grijă de utilizator i va trebui să înso ească...
Pagina 193 C UPRINS: INSTRUC IUNI DE UTILIZARE I ÎNTRE INERE NORME DE SIGURAN Ă ......................pag. MODEL DE PERETE .........................pag. Panoul unită ii interne Display ........................pag. 2. FUNC IONARE .........................pag. Func ii de bază Func ii speciale ........................pag. 10 Filtre de tratare a aerului 3.
Pagina 194 I NSTRUC IUNI DE UTILIZARE I ÎNTRE INERE NORME DE SIGURAN Ă PĂSTRA I I CONSULTA I CU ATEN IE ACEST MANUAL CARE CON INE INSTRUC IUNI IMPORTANTE ÎN CEEA CE PRIVE TE SIGURAN A ÎN TOATE ETAPELE INSTALĂRII, UTILIZĂRII I ÎNTRE INERII Citi i cu aten ie precau iile Acest aparat con ine din acest manual înainte de...
Pagina 195 NORMĂ RISC Acest aparat poate fi utilizat de persoane cu capacită i fizice, mentale sau senzoriale reduse numai dacă sunt supraveghea i sau dacă au fost informa i sau instrui i Deteriorarea aparatului în urma utilizării improprii. în legătură cu utilizarea în condi ii de siguran ă i cu V ătămări corporale .
Pagina 196 1. MODEL DE PERETE Aparatul este alcătuit din două (sau mai multe) unităţi legate între ele prin ţevi (izolate corespunzător) şi un cablu electric de alimentare. Unitatea internă trebuie instalată pe un perete al încăperii de climatizat. Unitatea externă poate fi instalată pe pardoseală...
Pagina 197 1.2 Display Smart Aparatul de a er condi ionat este d otat cu un afi aj inteligent, cu ajutorul căruia pute i v izualiza intuitiv numero i parametri de func ionare (a se vedea fi gura). • Led este afi at timp de 3 secunde când sunt activate TIMER, SWING, TURBO s au SILENCE.
Pagina 198 2. FUNC IONARE Aparatul de aer condiţionat este special proiectat pentru a crea condiţiile climatice ideale pentru confortul persoanelor din încă- perea unde este instalat. În mod automat, el poate să răcească, să dezumidifice şi să încălzească aerul. Aerul aspirat de ventilator intră...
Pagina 199 • Wi-Fi (poate fi activat numai cu kitul Wi-Fi vândut separat) Această func ie, prin intermediul aplica iei dedicate ARISTON CLIMA, vă permite să controla i aparatul de aer condi io-nat cu un dispozitiv portabil (smartphone / tablet ă ), de acasă sau departe de casă.
Pagina 200 3. ÎNTREŢINERE CURENTĂ ATEN IE: (FIG. 1) - Înaintea oricărei intervenţii de întreţinere, întrerupeţi alimentarea electrică a aparatului de la priză sau de la întrerupătorul respectiv (risc de leziuni prin electrocutare). - Nu atingeţi aparatul de aer condiţionat cu mâinile ude (risc de leziuni prin electrocutare).
Pagina 201 4. ÎNTREŢINEREA DE SFÂRŞIT DE SEZON ATEN IE: - Înaintea oricărei intervenţii de întreţinere, întrerupeţi alimentarea electrică a aparatului de la priză sau din întrerupătorul respectiv (risc de leziuni prin electrocutare). - Nu atingeţi aparatul de aer condiţionat cu mâinile ude (risc de leziuni prin electrocutare). - Pentru a curăţa aparatul, nu vă...
Pagina 202 Fiecare unitate internă poate fi racordată la o unitate externă conform modelului de mai jos: UNITATE EXTERNĂ UNITATE INTERNĂ TIP DE INSTALA IE PRIOS R32 25 MD0-O PRIOS R32 25 UD0-I PRIOS R32 25 MUD0 PRIOS R32 35 MD0-O PRIOS R32 35 UD0-I...
Pagina 203 NORME DE SIGURAN Ă PĂSTRA I I CONSULTA I CU ATEN IE ACEST MANUAL CARE CON INE INSTRUC IUNI IMPORTANTE ÎN CEEA CE PRIVE TE SIGURAN A ÎN TOATE ETAPELE INSTALĂRII, UTILIZĂRII I ÎNTRE INERII Citi i cu aten ie precau iile Acest aparat con ine din acest manual înainte de gaz r efrigerant R32...
Pagina 204 NORMĂ RISC d in Leziuni cauza electrocutării, d e protecţie. În timpul lucrărilor, folosiţi haine şi echipamente d e schije sau fragmente, proiectărilor inhalare, praf, lovituri, tăieturi, înţepături, zgârieturi, zgomot, vibraţii. Operaţiunile în interiorul aparatului trebuie să fie efectuate cu Leziuni provocate prin tăiere, înţepare, maximă...
Pagina 205 NORMĂ RISC Reseta i toate func iile de siguran ă i control implicate î n timpul Deteriorarea sau blocarea aparatului din interven ie i asupra a parat ului i verifica i func ionalit atea acest ora cauza neverificării funcţion alită ii . înainte de repunerea aparatului în func iune .
Pagina 206 1. INSTALARE 1.1 Zona de instalare Asiguraţi-vă că ambientul de instalare şi instalaţiile la care trebuie să fie racordat aparatul sunt în conformitate cu normele în vigoare. Unitatea inter n ă trebuie instalată într-o zonă corespunzătoare, respectând următoarele condi ii: - O bună...
Pagina 207 1.3 Instalarea ablonului de montaj 805 mm 398 mm NOTĂ: 228,5 mm 241 mm Instala i unitatea internă într-un loc fără obstacole (de ex. per- dele) care ar putea împiedica reep ia semnalelor de la telecomandă i care să permită scoaterea cu u urin ă a filtrelor de aer. ø...
Pagina 208 1.4 Instalarea unităţii externe Unitatea externă trebuie, obligatoriu, deplasată i depozitată în pozi ie verticală, pentru a asigura dispunerea corespunzătoare a uleiului în în interiorul circuitului frigorific i pentru a evita deteriorarea compresorului. Respectaţi procedura descrisă şi, numai după aceea, începeţi racordările tuburilor şi cablurilor electrice .
Pagina 209 EVI I CONEXIUNI ATEN IE: - Nu beţi apa de condens (leziuni prin intoxicaţie). - Dispuneţi scurgerea condensului astfel încât să permită fluxul corect al apei în locuri special amenajate, să nu deranjeze sau să provoace daune persoanelor, lucrurilor, animalelor, plantelor sau structurilor.
Pagina 210 2.4 Instrumente INSTRUMENTE ansamblu manometre debitor de evi C ţeavă de încărcare cântar electronic pentru încărcare refrigerent cheie dinamometrică menghină tip clemă pentru conectare ţevi cheie hexagonală de xx mm butelie refrigerent pompă de vid dispozitiv detectare scurgeri refrigerent HFC 2.5 Grosimea evilor de cupru DIAMETR U E X TERN G ROSIME...
Pagina 211 este prea mare, ar putea exista pierderi deoarece se poate deteriora flanşa. EVI DE CONECTARE Sistemul cel mai sigur constă în filetarea conexiunii folosind o cheie fixă şi una dinamometrică: în acest caz folosiţi tabelul cuple de filetare pentru conexiuni cu flanşă . 5.
Pagina 212 POMPĂ DE VID 2.9 Goliţi şi verifca i etanşeitatea ATEN IE: - Opera iunile indicate mai jos trebuie efectuate după scoaterea sursei de alimentare a aparatului de aer condi ionat. - Utiliza i unelte specifice pentru R32 (a nsamblu de manometre , tub de încăr- care, pompă...
Pagina 213 CARACTERISTICI TEHNICE PENTRU INSTALA IILE MONOSPLIT MODEL UNITATE EXTERNĂ PRIOS R32 25 MD0-O PRIOS R32 35 MD0-O PRIOS R32 50 MD0-O PRIOS R32 70 MD0-O Diametrul ţevii de lichid inch Diametrul ţevii de gaz inch Lungimea maximă a ţevii cu încărcare standard...
Pagina 214 2.10 Recuperarea refrigerentului Procedura pentru readucerea întregului refrigerent în unitatea externă: 1. Desfaceţi dopurile robinetelor vanelor cu 2 şi 3 căi; 2. Setaţi aparatul pe modul răcire (controlaţi dacă funcţionează compresorul) şi lăsaţi-l să funcţioneze timp de câteva minute; 3. Racorda i manometrul. 4.
Pagina 215 3. CONEXIUNI ELECTRICE Fig. 1 COPERCHIO ATEN IE: VITI FISSAGGIO - Înainte de efectuarea oricărei conexiuni electrice, asiguraţi-vă că unităţile au fost deconectate de la alimentarea electrică şi că instalaţiile la care trebuie conectată aparatura sunt în conformitate cu normele în vigoare. - Utilizaţi numai cabluri cu secţiune adecvată.
Pagina 216 H07RN-F PRIOS R32 35 MD0-O 220-240 ~ 50 Hz 5G, 1,5 mm H07RN-F 3G 1,5 mm² H07RN-F PRIOS R32 50 MD0-O 220-240 ~ 50 Hz 5G, 2,5 mm H07RN-F 3G 2,5 mm² H07RN-F 220-240 ~ 50 Hz 5G, 2,5 mm H07RN-F 3G 2,5 mm²...
Pagina 217 4. ETAPE FINALE ATTEN IE: I Z OLANT TERMIC - Utilizaţi ustensile şi aparaturi manuale adecvate. - Protejaţi întotdeauna ţevile şi cablurile de conectare astfel încât să evitaţi deteriorarea lor deoarece, odată deteriorate, pot apărea scurgeri de gaz (leziuni prin arsuri la rece). BANDĂ...
Pagina 218 ATTEN IE: - Înainte de efectuarea oricărei intervenţii asiguraţi-vă că unităţile au fost deconectate electric. - Asiguraţi-vă că instalaţiile la care trebuie conectat aparatul sunt în conformitate cu normele în vigoare. VERIFICĂRI EFECTUATE FĂRĂ AJUTORUL INSTRUMENTELOR Funcţionarea în modul răcire - Verificări vizuale la unitatea internă P roblemă...
Pagina 219 DIMENSIONI/ DIMENSIONS / DIMENSIONS DIMENSIONES / DIMENSÕES/ ÖLÇÜLER / DIMENSIUNI UNITÁ INTERNA/ INDOOR UNIT/ UNITE INTERNE/ UNIDAD INTERNA/ APARELHO INTERNO/ İÇ ÜNİTE / UNITATE INTERNĂ MOD. PRIOS R32 25 UD0-I PRIOS R32 35 UD0-I PRIOS R32 50 UD0-I PRIOS R32 70 UD0-I 1040...
Pagina 220 UNITÁ ESTERNA/ OUTDOOR UNIT/ UNITE EXTERNE/ 2D OUTDOOR MONO 9K - 12K - 18K UNIDAD EXTERNA/ APARELHO EXTERNO/ DIŞ ÜNİTE / UNITATE EXTERNĂ PRIOS R32 25 MD0-O; PRIOS R32 35 MD0-O; PRIOS R32 50 MD0-O; 2D OUTDOOR MONO 24K PRIOS R32 70 MD0-O;...
Pagina 221 2D OUTDOOR Universal MULTI 1 to2 DUAL 50 XD0C-O 2D OUTDOOR Universal MULTI 1 to2 TRIAL 80 XD0C-O 2D OUTDOOR Universal MULTI 1 to3 2D OUTDOOR Universal MULTI 1 to3 194 /...
Pagina 222 QUAD 110 XD0C-O 2D OUTDOOR Universal MULTI 1 to 4 2D OUTDOOR Universal MULTI 1 to 4 PENTA 121 XD0C-O 2D OUTDOOR Universal MULTI 1 to5 2D OUTDOOR Universal MULTI 1 to5 / 195...
Pagina 223 SCHEMI ELETTRICI - WIRING DIAGRAMS - SCHÉMAS ÉLECTRIQUES ESQUEMAS ELÉCTRICOS - ESQUEMAS ELÉCTRICOS ELEKTRİK ŞEMALARI - BEDRADING UNITÁ INTERNA/ INDOOR UNIT/ UNITE INTERNE/ UNIDAD INTERNA/ APARELHO INTERNO/ İÇ ÜNİTE PRIOS R32 UD0-I OPTIONAL INDOOR F AN OPTIONAL Applicable to AC motor only...
Pagina 224 UNITÁ ESTERNA/ OUTDOOR UNIT/ UNITE EXTERNE/ UNIDAD EXTERNA/ APARELHO EXTERNO/ DIŞ ÜNİTE PRIOS R32 25 MD0-O - PRIOS R32 35 MD0-O - PRIOS R32 50 MD0-O Notes: YELLOW OR BLACK BLUE BLUE OR BLACK This symbol indicates the element is optional,the...
Pagina 225 DUAL 50 XD0C-O Notes: VALVE-A This symbol indicates the element ELECTRONIC is optional,the actual shape shall EXPANSIVE be prevail. VALVE BLACK CN 1-3 INDOOR PIPE BL UE CN 1-2 OUT TEMP CN 2 BROWN CN 1-1 S(2) S(A) N(A) L(A) CN 3 CN 1 CN 2 CN 16 S(1) S(B)
Pagina 226 QUAD 110 XD0C-O Applicable to the units adopting DC motor only INDOOR BLACK PIPE OUT COMP TEMP A B C D E OLP TEMP. SENSOR OPTIONAL BLUE Applicable to the units CAP1 adopting AC motor only FAN1 OPTIONAL NOTE:Four-way valve is used in the C N 4 2 C N 3 3...
Pagina 227 LEGEND/ LEGENDA/ LEYENDA/ LEGENDA/ LEGEND: COULEURS COLORI COULEURS COLORES CORES KLEUREN RENKLER Black (BK) > Nero > Noir > Negro > Preto > Zwart Siyah (BK) Blue (BL) > Blu > Bleu > Azul > Azul > Blauw Mavi (BL) Brown (BN) >...
Pagina 228 Fuse > Fusibile > Fusibile > Fusibile > Fusivel > Zekering Sigorta Heat exchanger > Sonda scambia- > Sonde échangeur > Sonda intercambia- > Sonda do permuta- > Sonde warmtewis- Eşanjör temp. Sensor tore di de chaleur dor de calor dor de calor selaar Sıcaklık sensörü...
Pagina 229 Pipe > Tubo > Tuyau > Tubo > Tubo > Tube Boru Pipe sensor > Sonda > Sonde > Sonda de > Sonda de imersão > Dompelsonde Boru sensörü immersione d’immersion inmersión Power plug > Spina > Fiche > Enchufe >...
Pagina 230 ETICHETTA UNITÁ INTERNA - INDOOR UNIT LABEL ETICHETTA UNITÁ ESTERNA - OUTDOOR UNIT LABEL ETIQUETTE UNITE INTERNE - ETIQUETA UNIDAD INTERNA ETIQUETTE UNITE EXTERNE - ETIQUETA UNIDAD EXTERNA ETIQUETA APARELHO INTERNO - INTERNE EENHEID LABEL ETIQUETA APARELHO EXTERNO - EXTERNE EENHEID LABEL / 203...
Pagina 231 LEGENDA (IT) LEGEND (EN) LEGENDE (FR) Modello Model Modèle 2. Tensione di alimentazione 2. Power supply voltage 2. Tension d’alimentation 3. Codice 3. Code 3. Code 4. Frequenza di alimentazione 4. Electricity supply frequency 4. Fréquence d’alimentation 5. Capacità nominale raffreddamento (MIN-MAX) 5.
Pagina 232 DESIGN ITALIANO Ariston Thermo SpA Viale A. Merloni, 45 • 60044 Fabriano (AN) - ITALY ariston.com Servizio clienti 0732 633528 I costi della chiamata da rete ﬁssa e mobile dipendono dalle condizioni contrattuali con il proprio gestore senza oneri aggiuntivi...

Deze handleiding is ook geschikt voor:

Prios r32 c 25 md0-o Prios r32 c 35 md0-o Prios r32 50 md0-o Dual 50 xd0c-o Trial 80 xd0c-o Quad 110 xd0c-o ... Toon alles

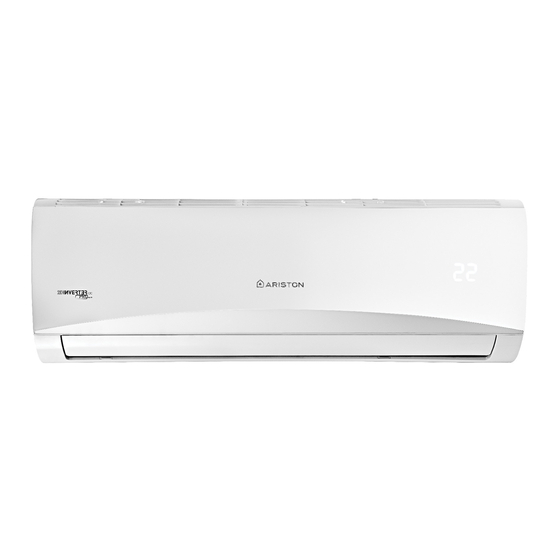

Ariston PRIOS R32 Handleiding

Quick Links

Gerelateerde Handleidingen voor Ariston PRIOS R32

Samenvatting van Inhoud voor Ariston PRIOS R32

Deze handleiding is ook geschikt voor:
