este prea mare, ar putea exista pierderi deoarece se poate deteriora flanşa.
Sistemul cel mai sigur constă în filetarea conexiunii folosind o cheie fixă şi
una dinamometrică: în acest caz folosiţi tabelul cuple de filetare pentru
conexiuni cu flanşă .
5. Vă recomandăm să lăsa i 50 cm de ţeavă, pentru eventuale interven ii
ulterioare în apropierea robinetelor.

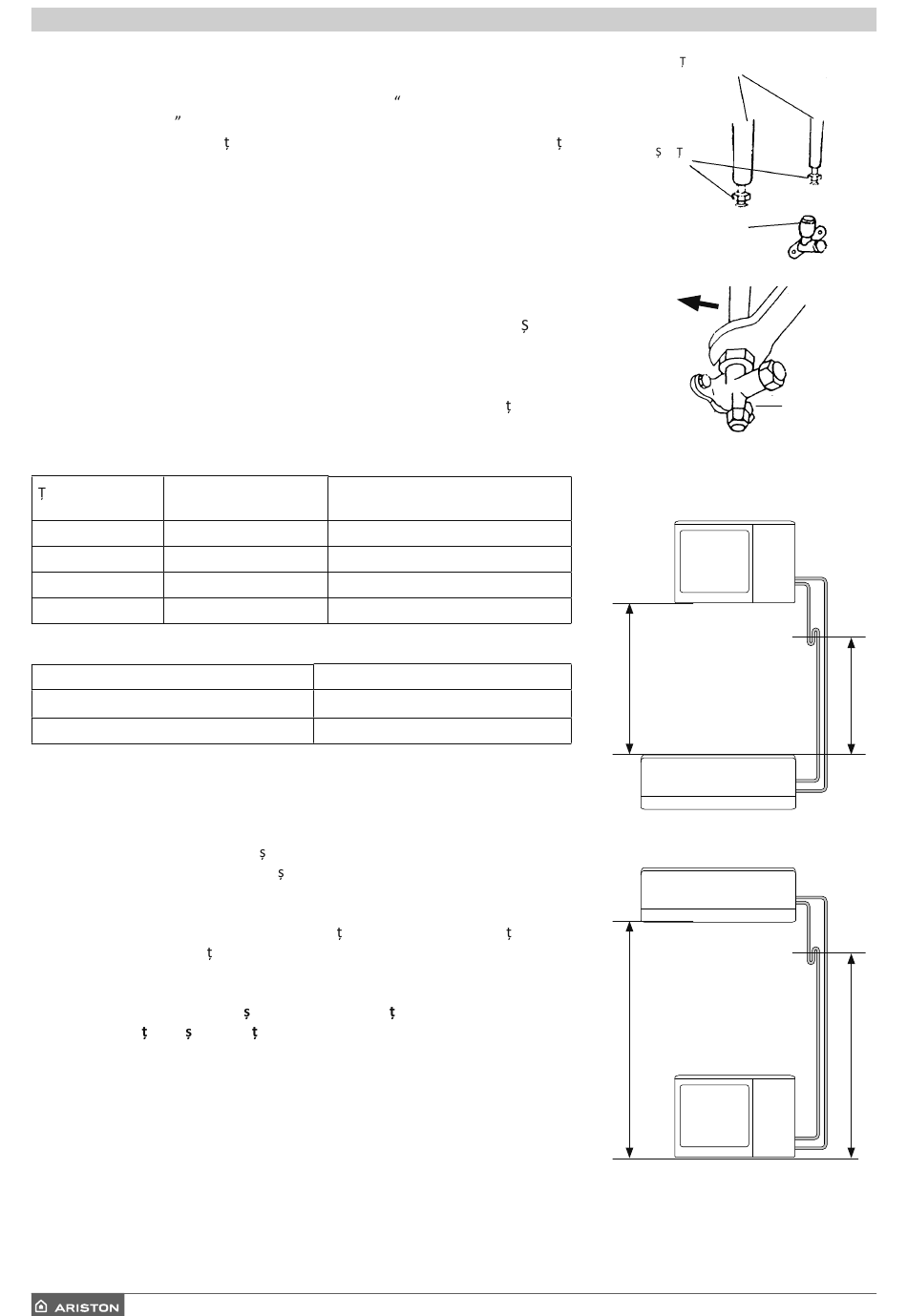

2.8 Conexiuni la unitatea externă
Filetaţi ştuţurile la racordurile unităţii externe prin aceeaşi metodă de filetare
descrisă pentru unitatea internă.
Pentru evitarea pierderilor fiţi atenţi la următoarele puncte:
- Strângeţi ştuţurile fiind atenţi să nu deterioraţi ţevile.
- Daca forţa de filetare este insuficientă, vor exista probabil pierderi. i dacă
forţa este prea mare vor putea exista pierderi, deoarece se poate deteriora
flanşa.
- Sistemul cel mai sigur constă în filetarea conexiunii folosind o cheie fixă şi
una dinamometrică: în acest caz, folosiţi următorul tabel (pentru evile din
cupru).
CUPLE DE FILETARE PENTRU CONEXIUNI CU FLANŞĂ
eavă
Cuplă de filetare
[kgf x cm]
6,35 mm (1/4")
160 - 200
9,52 mm (3/8")
300 - 350
12,70 mm (1/2")
500 - 550
15.88 mm (5/8")
630 - 770
COPPIE DI SERRAGGIO PER TAPPI DI PROTEZIONE
Racord de serviciu
Dopuri de protecţie
LUNGIMEA ŢEVILOR
Lungimea maximă a ţevii de racordare variază în funcţie de model. În cazul
unor lungimi mai mari de 5 m, fiţi atenţi la cantitatea de refrigerent care trebu-
ie adăugată pentru fiecare metru.
În cazul în care unitatea externă i unitatea internă trebuie instalate la o dife-
renţă de nivel de peste 5 m (fig. B i fig. C) se vor utiliza sifoane pe ţevile de
gaz, pentru a permite returul corect al uleiului către compresor.
NOTĂ:
Se recomandă realizarea unei bucle la nivelul evii din apropierea unită ii exter-
ne pentru reducerea vibra iilor transmise din acest punct.
IMPORTANT: CONTROLUL SCURGERILOR DE REFRIGERENT
După realizarea conexiunilor i a golirii, deschide i ro b inetele, astfel încât
gazul să umple evile i verifica i apoi, eventualele pierderi, cu un aparat de
detectare a scurgerilor (risc de vătămare corporală prin arsură la rece).
22 /
Efort corespunzător
(folosind o cheie de 20 cm)
forţa încheieturii mâinii
forţa braţului
forţa braţului
forţa braţului
C uplă d e filetare [kgf x cm]
70-90
250-300
EVI DE CONECTARE
TU URI
R OBINET P ENTRU
L ICHID
Þ g. B
max 8 (20) m
Þ g. C
max 8 (20) m
R OBINET DE
GAZ
5 m
5 m
