2.
EVI I CONEXIUNI
ATEN IE:
- Nu beţi apa de condens (leziuni prin intoxicaţie).
- Dispuneţi scurgerea condensului astfel încât să permită fluxul
corect al apei în locuri special amenajate, să nu deranjeze sau să
provoace daune persoanelor, lucrurilor, animalelor, plantelor sau
structurilor.
- Folosiţi ustensile şi aparaturi manuale adecvate.

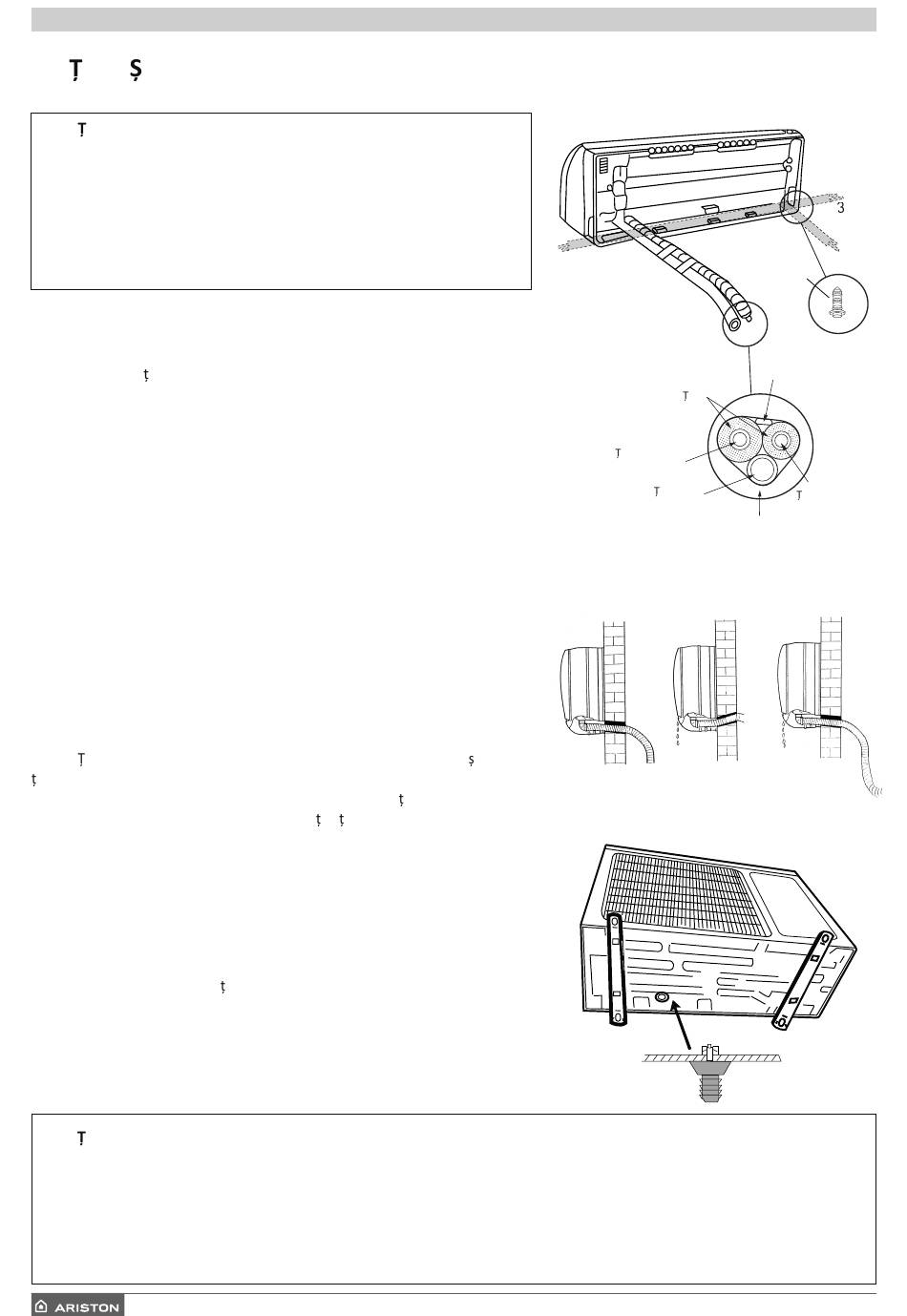

2.1 Conectarea ţevilor pentru refrigerent
Ţevile pot fi orientate în 3 direcţii indicate de numerele 1, 2, 3 din figura
alăturată. Când evile ies în direcţiile 1 sau 3, trebuie să se taie, cu un
instrument adecvat, şanţul prevăzut pe latura unităţii interne. Rotiţi ţevile în
direcţia orificiului din zid 2, fiind atenţi să nu le strangulaţi şi legaţi ţevile
de cupru, ţeava de evacuare condens şi cablurile electrice cu o bandă
izolantă, menţinând ţeava de evacuare a condensului cât mai jos posibil,
astfel încât apa să curgă liber.
2.2 Evacuarea condensului din unitatea internă
Evacuarea condensului din unitatea internă este un punct fundamental pentru
reuşita instalării.
1. Menţineţi ţeava de evacuare pe partea de jos a orificiului din zid.
2. Menţineţi, pentru ţeava de evacuare a condensului, o înclinare continuă de
circa 3 cm pe metru.
3. Nu montaţi sifoane de condens pe ţevile de evacuare condens.
4. Nu scufundaţi extremitatea liberă a evacuării condensului în apă şi nu o lăsaţi
în apropierea locurilor care emană mirosuri neplăcute.
5. La terminarea instalării, înainte de punerea în funcţiune şi cu aparatul închis,
asiguraţi-vă că evacuarea condensului funcţionează corespunzător, vărsând
apa în cădiţa de colectare a condensului care se află în unitatea internă.
NOTĂ: eava de evacuare a condensului este preinstalată pe aceea i parte a
evilor p entru r efrigerent . Cu toate acestea, unitatea inter n ă are o carcasă su-
plimentară, sigilată c u un dop de cauciuc, pe partea opusă evilor pentru refrige-
rent . Prin urmare, este posibilă inversarea pozi iei evii de e vacuare a condensului
cu capacul de cauciuc, asigurându-se instalarea corectă a acesteia pentru a evita
scurger ile de apă .
2.3 Evacuarea condensului din unitatea externă
Condensul sau apa care se formează în unitatea externă în timpul funcţionării pe
încălzire, pot fi eliminate printr-un racord de evacuare. Instalare: Fixaţi racordul
de evacuare (16 mm) în orificiul care se află la baza unităţii, aşa cum este arătat
în desenul alăturat. Conectaţi eava de evacuare a condensului la fiting şi faceţi
în aşa fel încât apa să ajungă într-un dispozitiv adecvat de evacuare.
ATEN IE:
- Folosiţi numai ţevi din cupru pentru aparatele de aer condiţionat de tip ACR.
- Protejaţi ţevile şi cablurile de conectare astfel încât să evitaţi deteriorarea acestora.
- Nu utilizaţi niciodată ţevi cu grosime mai mică de 0,8 mm.
- Aparatul va fi instalat în conformitate cu reglementările naţionale.
- În timpul operaţiunilor de instalare, realizaţi mai întâi racordul
frigorific şi numai apoi racordul electric. În cazul înlocuirii de piese, procedaţi invers.
20 /
1
2
IZOLARE EVI
EVI PENTRU
REFRIGERENT
EAVĂ DE
EVACUARE
CONDENS
MANTA IZOLANTĂ
D A
N U
4
DOP DIN
CAUCIUC
CABLU DE
SEMNALE
EVI PENTRU
REFRIGERENT
N U
