3. RACCORDEMENT ELECTRIQUES
ATTENTION :
- Avant d'effectuer un quelconque raccordement électrique, vérifiez
si l'alimentation électrique a bien été coupée et que l'installation à
laquelle l'unité doit être raccordée est bien conforme aux normes
en vigueur.
- Utilisez uniquement des câbles de section adéquate.
- Prévoyez une longueur supplémentaire pour les câbles de raccor-
dement pour permettre de futures opérations de maintenance.
- Ne raccordez jamais le câble d'alimentation en le coupant en deux,
cela pourrait provoquer une flamme.
- Si le câble d'alimentation est endommagé, il faut le faire remplacer
par le fabricant, par son service après-vente ou par un technicien
qualifié pour éviter tout risque d'accident.
REMARQUE :
Retirez la gaine aux extrémités des fils du cordon d'alimentation et du cor-
don raccordant les unités interne et externe conformément aux indications
de l'illustration. Utiliser un fil de terre plus long que les autres fils.
Faites attention à ce que les fils de raccordement ne touchent pas aux
tuyauteries ou à toute autre partie métallique.

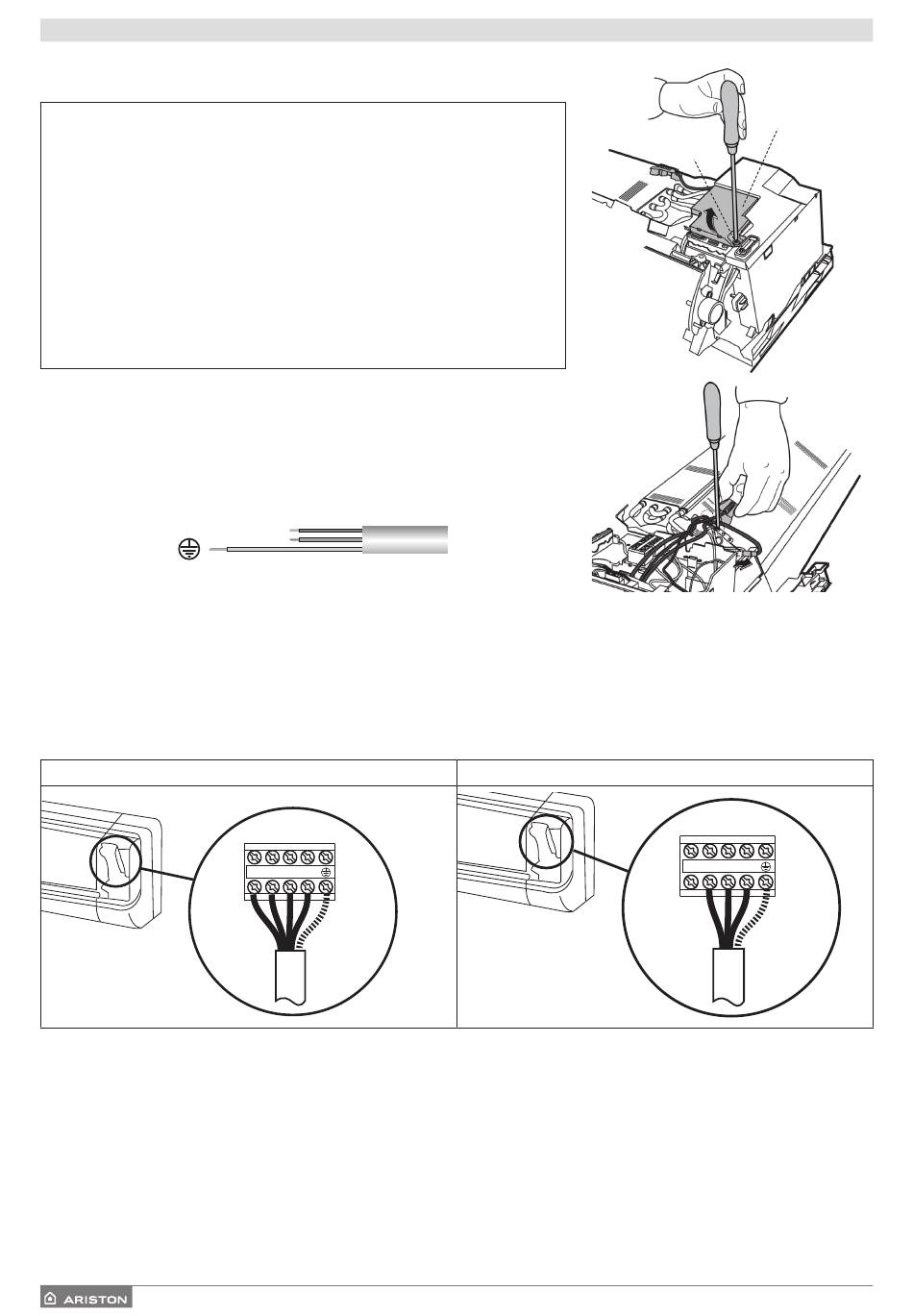

3.1 Raccordement de l'unité interne
1. Faires glisser le système d'ouverture/fermeture sur le volet, retirer les vis (fig. 1). Tourner et verrouiller le panneau
par les clips. Ouvrez la boîte de raccordements (fig. 2).
2. Faites passer le câble de raccordement entre l'unité interne et l'unité externe à l'arrière de l'unité interne et prépa-
rez l'extrémité du câble.
3. Raccordez les conducteurs aux bornes à vis en respectant la numérotation.
INSTALLATION MONOSPLIT
REMARQUE: pour les connexions, reportez-vous aux schémas de câblage à la fin de ce manuel.
4. Utilisez le serre-câble placé sous le bornier des connexions électriques.
5. Remettez bien le couvercle à sa place.
REMARQUE : les câbles de raccordement ne doivent pas passer à proximité des boîtes électriques, systèmes de trans-
mission de données sans fil (routeur wi-fi) ou à proximité d'autres câbles.
3.2 Raccordement de l'unité externe
1. Enlevez le couvercle.
2. Branchez les conducteurs aux bornes à vis en respectant la numérotation de l'unité interne. Serrez bien les vis du
bornier pour éviter qu'elles se desserrent.
80 /
W
1L
2N
S
Fig. 1
Fig. 2
INSTALLATION MULTISPLIT
COPERCHIO
VITI
FISSAGGIO
W
1L 2N S
