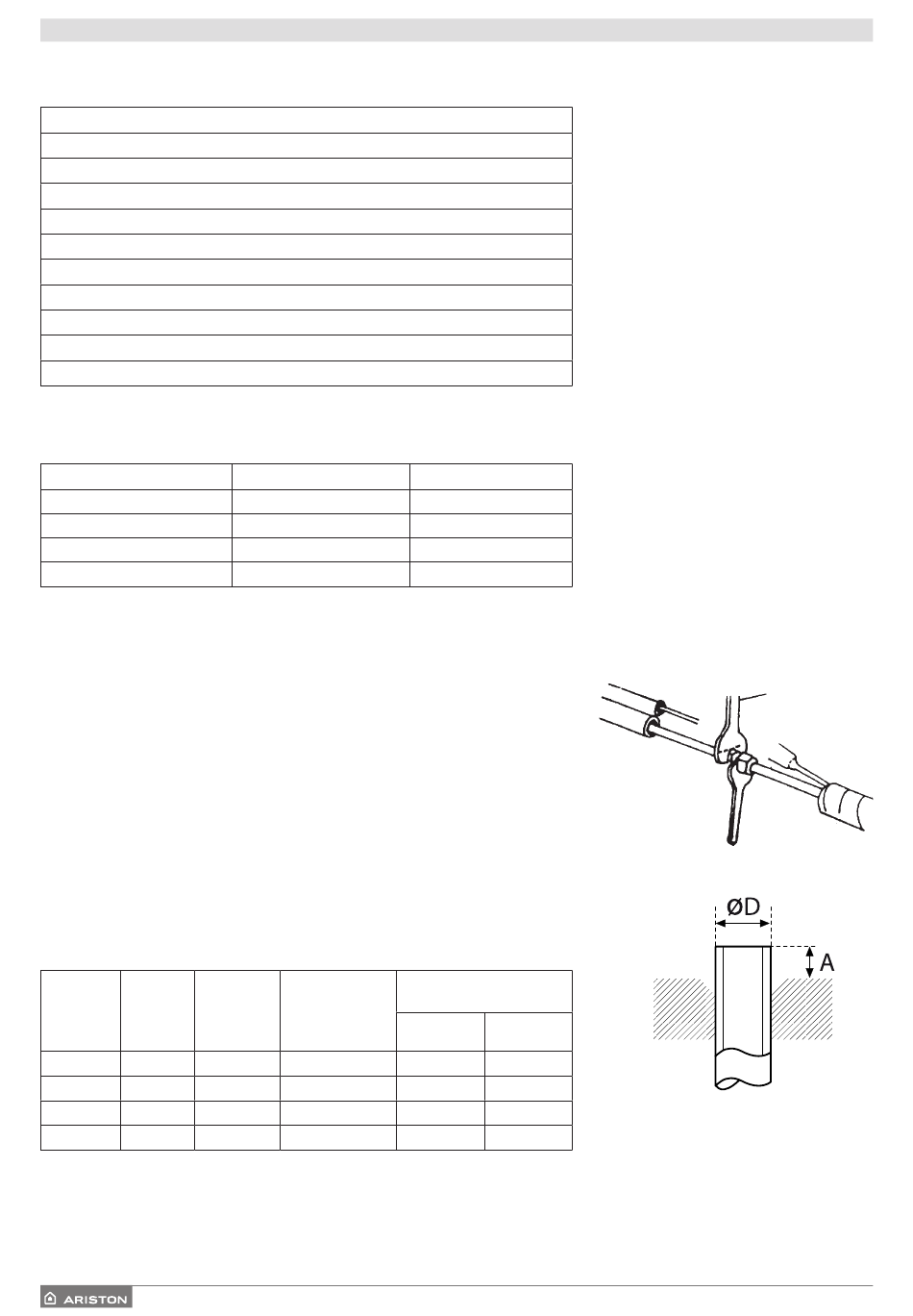

2.4 El aletleri
EL ALETLERİ
A Manometre grubu
B Boru kesici
C Doldurma borusu
D Soğutucu şarjı için elektronik terazi
E Dinamometrik anahtar
F Kelepçe şekilli boru mengenesi
G Soğutucu tüpü
H Vakum pompası
I Vakum pompası
L HFC Soğutucu kaçağı tespit cihazı
2.5 Bakır boruların kalınlıkları
İÇ ÇAP (inch)
1/4
3/8
1/2
5/8
R32 soğutucu akışkanla çalışan split tip klima cihazları iğne valflı üç yollu dış
ünite valfları kullanır.
2.6 Borular nasıl bağlanır
1. Boruların ağızlarındaki tapaları boruları bağlamadan hemen önce çıkarın. Hiç-
bir durumda, borulara nem veya kirlilik yapacak maddeler girmemelidir.
2 Bir boru çok defa kıvrılırsa sertleşir: boruyu aynı yönde 3 defadan fazla
kıvırmayın. Boruyu çekmeden açarak gevşetin.
3 Bakır boruların etrafındaki izolasyon bandı en az 6 mm kalınlıkta olmalıdır.
2.7 İç üniteye yapılan bağlantılar
1. Bağlantı borularını iç ünitenin çizgilerine uygun çekin.
2 İç ünite borularının uçlarındaki tapaları çıkarın (içlerinde kirlilik kalmadığını
kontrol edin).
3 Boru rakorunu yerleştirin ve flanşı bağlantı borusunun ucuna getirin, ta-
blodaki talimatlara uyun (bakır borular için):
ø
ø
İÇ ÇAP
DIŞ ÇAP
KALINLIK
1/4
6,35
3/8
9,52
1/2
12,70
5/8
15,88
4. Boruları iki yaprak anahtar kullanarak bağlayın. Borulara sıkarken zarar ver-
meyin. Sıkma kuvveti yetersizse borularda sızma olacaktır. Ama sıkma kuvveti
fazlaysa borular flanşları zarar göreceği için yine sızdıracaktır. En güvenli yol
boruları bir sabit ağızlı yaprak ve bir dinamometreli anahtarla sıkıştırmaktır.
156 /
DIŞ ÇAP (mm)
6,35
9,52
12,70
15,88
"A" ÖLÇÜSÜ (mm)
mm
boru mengenesi
üstündeki mesafe
0,8
0-0.5
0,8
0-0.5
0,8
0-0.5
0,8
0-0.5
KALINLIK (mm)
0,8
0,8
0,8
1,0
KLASİK BORU MENGENESİ
KELEPÇE
KELEBEK
ŞEKLİNDE
ŞEKLİNDE
1.0-1.5
1.5-2.0
1.0-1.5
1.5-2.0
1.0-1.5
2,0- 2,5
1.0-1.5
2.0-2.5
DİNAMOMETRELİ ANAHTAR
