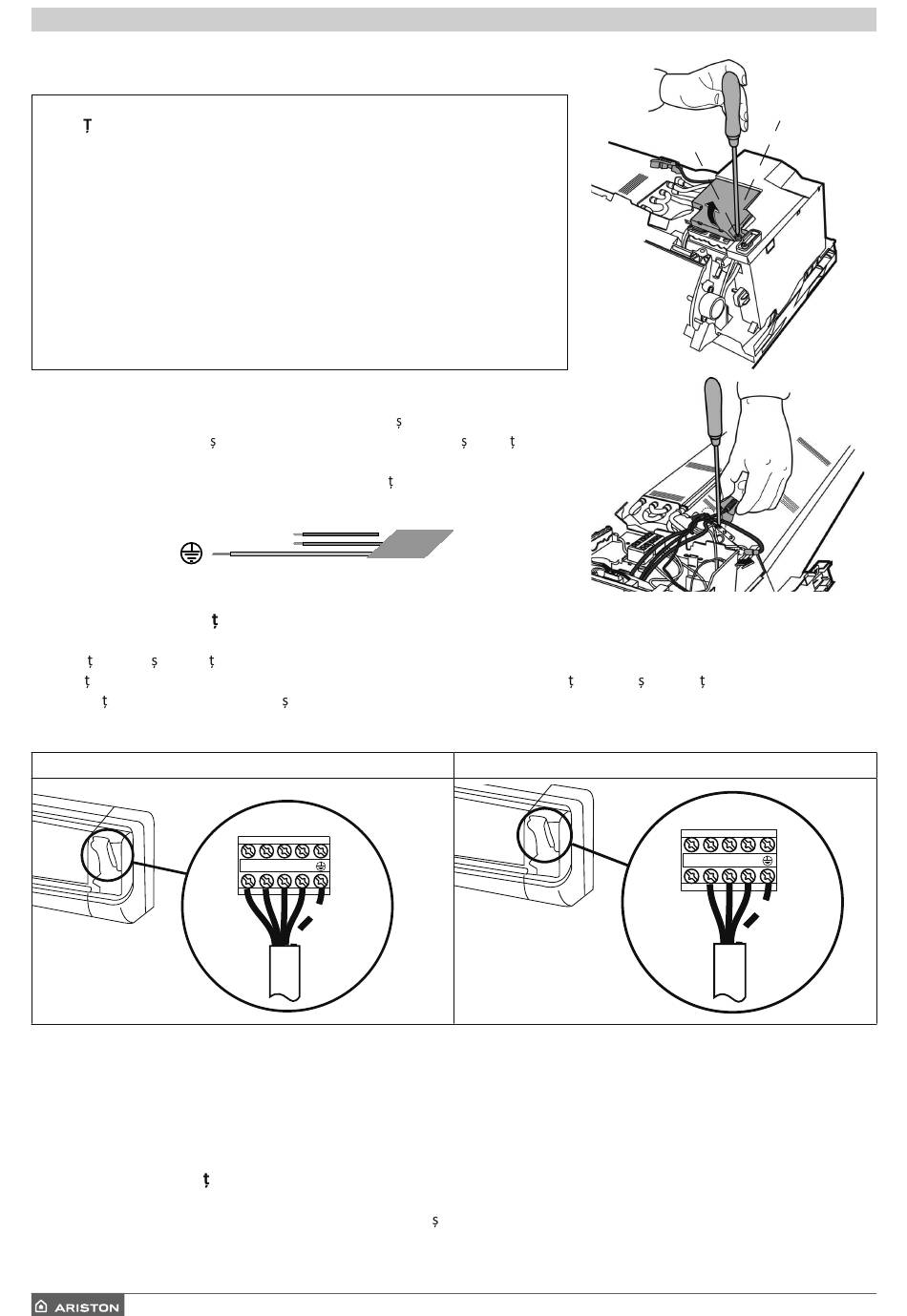

3. CONEXIUNI ELECTRICE
ATEN IE:
- Înainte de efectuarea oricărei conexiuni electrice, asiguraţi-vă că unităţile au fost
deconectate de la alimentarea electrică şi că instalaţiile la care trebuie conectată
aparatura sunt în conformitate cu normele în vigoare.
- Utilizaţi numai cabluri cu secţiune adecvată.
- Lăsaţi o lungime suplimentară la cablurile de conectare pentru a permite
întreţinerea viitoare.
- Nu conectaţi niciodată cablul de alimentare tăindu-l la jumătate, deoarece ar
putea lua foc.
- În cazul în care cablul de alimentare este deteriorat, el trebuie înlocuit de pro-
ducător sau de serviciul acestuia de asistenţă tehnică sau, în orice caz, de o per-
soană cu o calificare similară, pentru a preveni orice risc.
NOT Ă :
Scoateţi teaca de pe extremităţile cablurilor de alimentare i ale cablului de conex-
iune dintre unitatea internă i externă, aşa cum este indicat în desen i utiliza i-l pe
cel mai lung dintre cele active.
Fiţi atenţi ca firele de conectare să nu intre în contact cu evile sau alte părţi din
metal.
3.1 Conectarea unită ii interne
1. Ridica i panoul i scoate i capacul plăcii cu mufe.
2. Trece i cablul de conexiune dintre unitatea internă/externă prin spatele unită ii interne i pregăti i extremitatea cablului.
3. Conecta i conductorii la mufele cu urub respectând numerotarea.
INSTALARE M ONO SPLIT
4. Utilizaţi opritorul de cablu pus sub placa de mufe a conexiunilor electrice.
5. Reaşezaţi capacul la locul lui, fiind atenţi să fie bine poziţionat.
NOTĂ: Cablurile de conexiune nu trebuie să treacă pe lângă cutiile electrice, sistemele de transmise a datelor fără fir (router
wi - f I ) sau pe lângă alte cabluri.
3.2 Conectarea unită ii externe
1. Scoateţi capacul.
2. Conectaţi conductorii la mufele cu şurub, utilizând aceea i numerotareca la unitatea internă. Strângeţi bine şuruburile
terminalului, pentru a evita slăbirile.
26 /
W
1L
2N
S
Fig. 1
Fig. 2
INSTALARE M ULTI SPLIT
COPERCHIO
VITI
FISSAGGIO
W
1L 2N S
