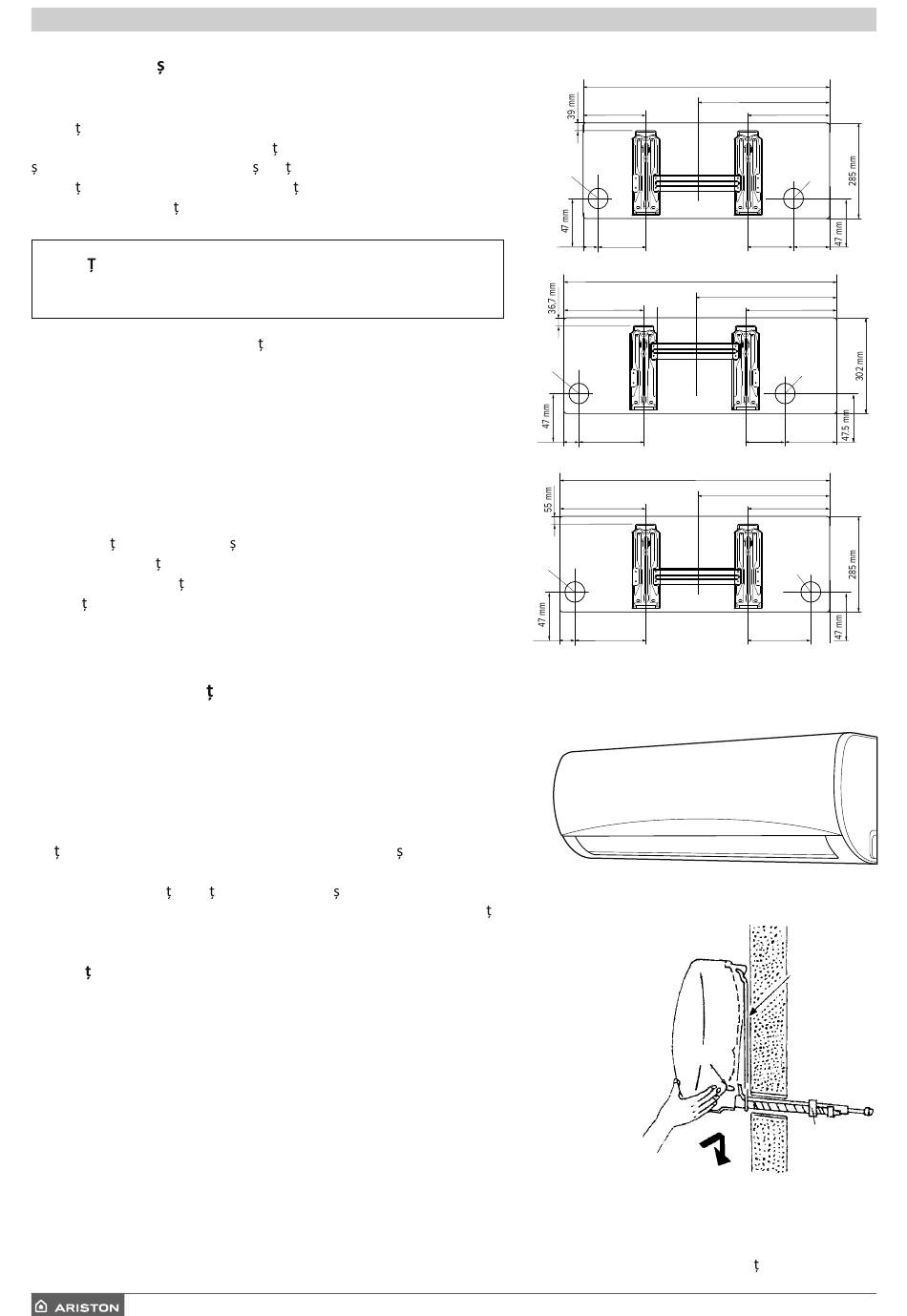

1.3 Instalarea ablonului de montaj
NOTĂ:
Instala i unitatea internă într-un loc fără obstacole (de ex. per-
dele) care ar putea împiedica reep ia semnalelor de la telecomandă
i care să permită scoaterea cu u urin ă a filtrelor de aer.
Instala i unitatea internă într-o pozi ie în care fluxul de aer nu
va întâmpina obstruc ii.
ATEN E:
Instalaţi şablonul de montaj pe un perete solid, nesupus vibraţiilor .
1. Cu ajutorul unei nivele, pozi ionaţi şablonul astfel încât să fie
perfect pe axă, atât vertical, cât şi orizontal.
2. F ixaţi şablonul cu 5 şuruburi. Atenţie să nu deterioraţi, să nu găuriţi
ţevile, cablurile electrice sub linia trasată (risc de v ătămare corpo-
rală prin electrocutare.
3. Folosiţi apoi alte şuruburi pentru a fixa şablonul pe perete în mod
uniform pe toată suprafaţa .
4. Găuriţi zidul pentru trecerea ţevilor şi a conexiunilor electrice.
NOTE:
- Consulta i dimensiunile
determina pozi ia optimă a găurilor. Orificiile trebuie să aibă un
diametru de cel pu in 65 mm.
- F ace i un orificiu în perete, care pe partea din exterior să fie cu
5-10 mm mai jos decât în interior , astfel încât panta să p ermită
scurgerea condens ului .
1.4 Instalarea unită ii interne
1. Treceţi ţevile, împreună cu cablurile, prin orificiul din zid şi agăţaţi
unitatea internă în partea superioară a şablonului de montaj.
2. Fixaţi bine în şablon ţevile şi cablurile.
3. Împingeţi bine partea inferioară a unităţii interne în şablon.
NOTĂ:
Ave i în vedere că dispozitivele de suspendare ale ablonului sunt
mai mici decât adânciturile din partea p osterioară a aparatului . Aceasta
vă permite să r egla i pozi ia a paratului , cu ablonul deja montat pe
perete, în dreapta sau în stânga, cu aproximativ 30-50 mm, în func ie
de model.
Verifica i dacă:
a. Dispozitivele de suspendare, superioare şi inferioare, pentru
unitatea internă, sunt bine introduse în şablon.
b. Unitatea este bine poziţionată orizontal. Dacă nu este instalată
perfect orizontal, ar putea să curgă apă pe podea.
c. Ţeava de evacuare are o înclinare corectă (minimum 3 cm la fiecare
metru de lungime).
d. Ţeava de evacuare rămâne în partea de jos a orificiului din zid.
NOTE:
- Nu îndoiţi sau nu strangulaţi ţeava unităţii interne. Evitaţi coturile cu raza mai mică de 10 cm.
- Nu curbaţi de prea multe ori acelaşi segment de ţeavă altfel, după 3 încercări, riscă să se stranguleze.
- Scoateţi dopurile ţevilor unităţii interne numai înainte de efectuarea racordărilor.
- Menţineţi ţeava de evacuare a condensului în partea de jos a orificiului din zid, altfel va trebui să verifica i pierderile.
18 /
ablonului (vezi fotografia) pentru a
805 mm
228,5 mm
ø 65 mm
45 mm
183,6 mm
958,3 mm
304 mm
ø 65 mm
45 mm
259 mm
1037,5 mm
316,7 mm
ø 65 mm
45 mm
271,7 mm
398 mm
241 mm
ø 65 mm
123,6 mm
117,5 mm
439 mm
224,2 mm
ø 65 mm
100,6 mm
123,7 mm
506 mm
291 mm
ø 65 mm
246 mm
DIMA
