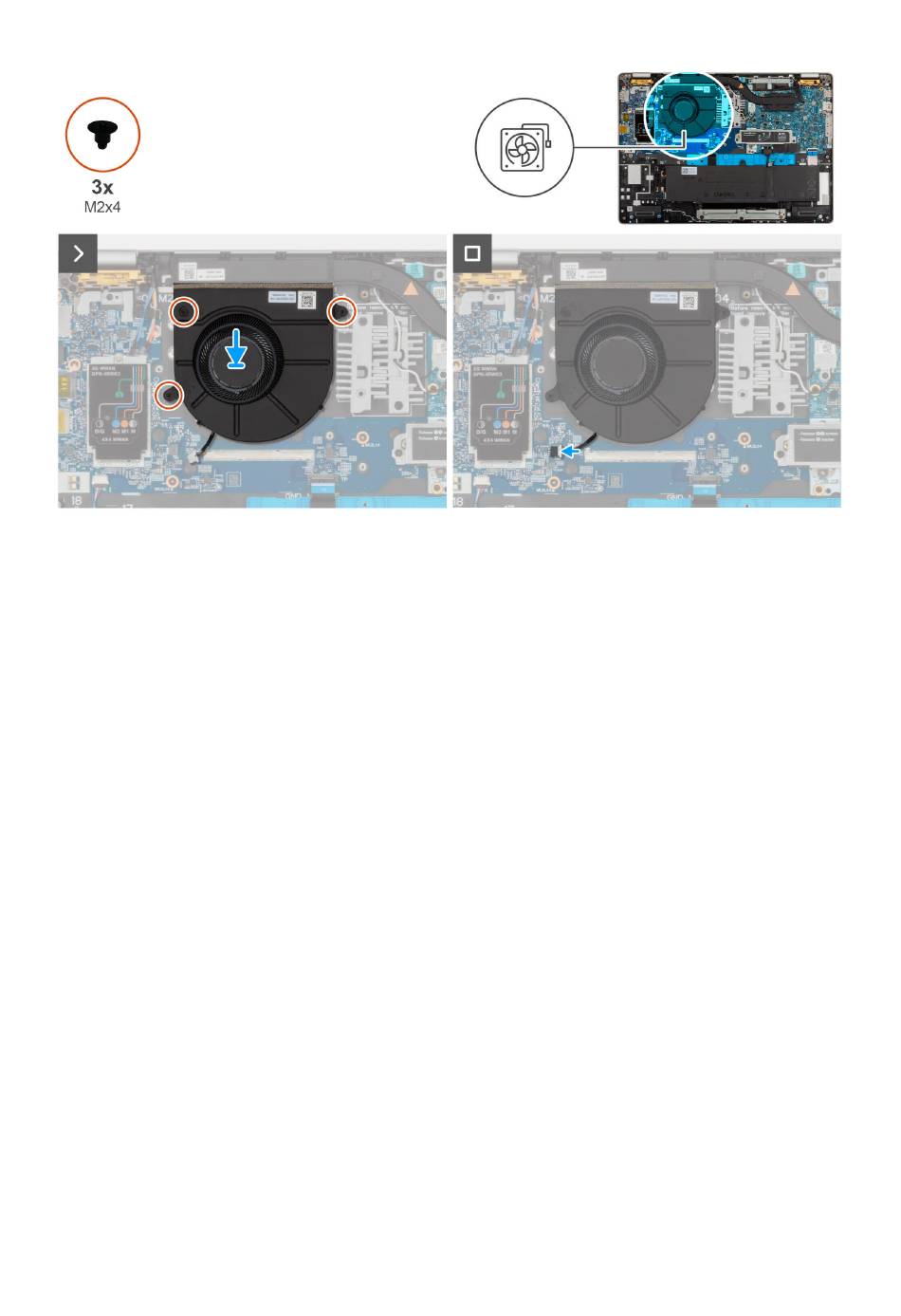

Afbeelding 20. De ventilator installeren
Stappen
1. Lijn de schroefgaten op de ventilator uit met de schroefgaten op de palmsteuneenheid.
2. Plaats de drie schroeven (M2x4) terug waarmee de ventilator op de palmsteuneenheid wordt bevestigd.
3. Leid de ventilatorkabel door de kabelgeleiders op de palmsteuneenheid.
4. Sluit de ventilatorkabel aan op de connector voor de ventilatorkabel (FAN1) op de I/O-kaart.
Vervolgstappen
1. Installeer de onderplaat.
2. Installeer de simkaart.
3. Volg de procedure in
Nadat u in de computer hebt
gewerkt.
