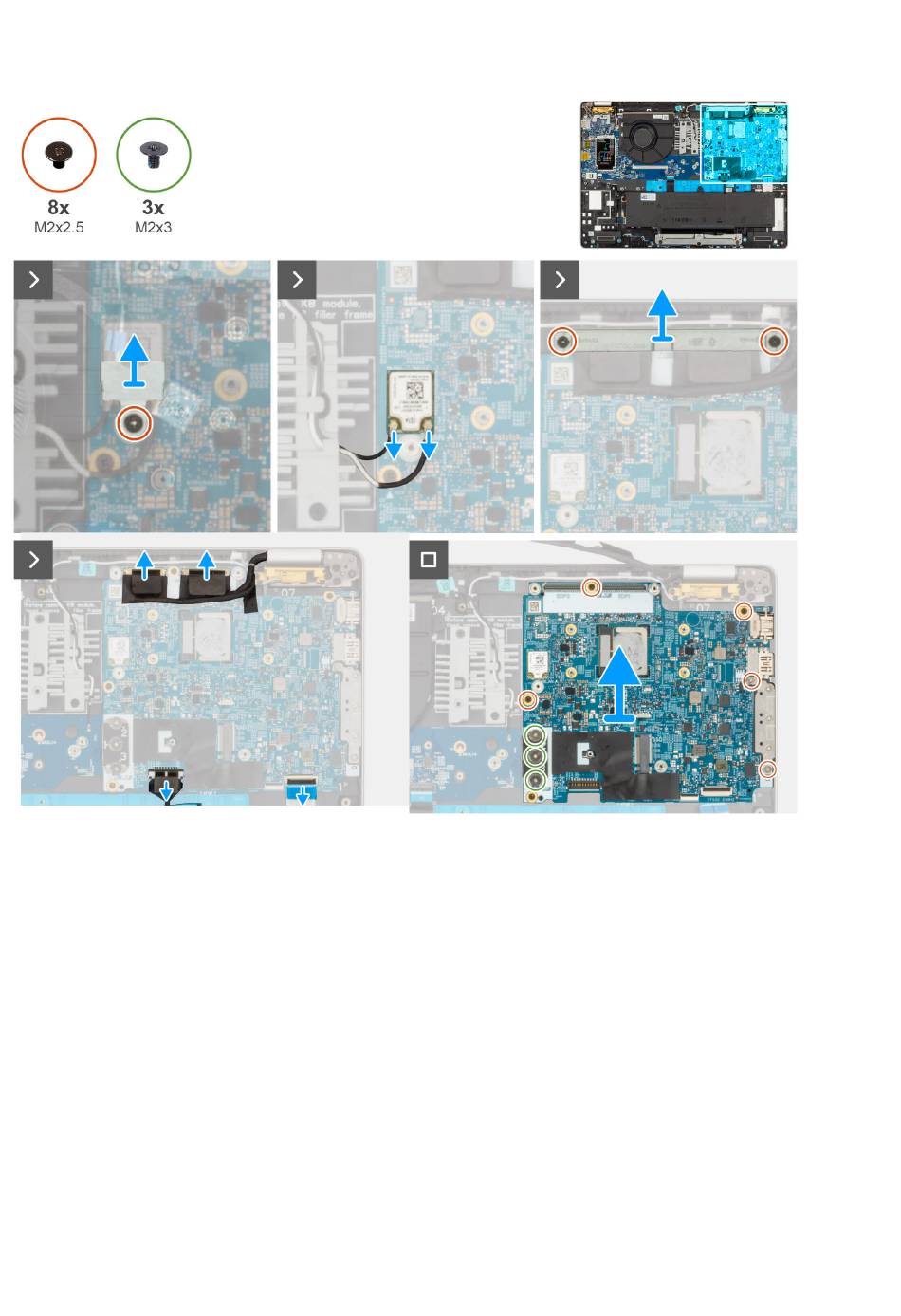

Afbeelding 49. De systeemkaart verwijderen
Stappen
1. Verwijder de schroef (M2x2.5) waarmee de toetsenbordbeugel aan de palmsteuneenheid is bevestigd.
2. Verwijder de WLAN-beugel van de palmsteuneenheid.
3. Koppel de WLAN-kabels los van de systeemkaart.
4. Verwijder de twee schroeven (M2x2.5) waarmee de beugel van de beeldschermkabel aan de palmsteuneenheid is bevestigd.
5. Til de beeldschermkabelbeugel uit de palmsteuneenheid.
6. Til het zwarte klepje in de buurt van de antennekabels en til de bedekking van de kabel van de sensorkaart omhoog.
7. Koppel de camerakabel los van de connector op de systeemkaart.
8. Koppel de beeldschermkabel los van de connector van de beeldschermkabel (LCD1) op de systeemkaart.
9. Verwijder de beeldschermkabel uit de geleiders op de systeemkaart.
10. Maak de luidsprekerkabel los van de systeemkaart.
11. Touchpad is aangesloten op I/O-kaart.
12. Open de vergrendeling en koppel de UHS-kabel los van de USH-module.
13. Verwijder de drie schroeven (M2x3) waarmee de systeemkaart en I/O-kaart op de palmsteun- en toetsenbordeenheid zijn bevestigd.
14. Verwijder de vijf schroeven (M2x4) waarmee de systeemkaart aan de palmsteuneenheid is bevestigd.
98
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
