Vereisten
1. Volg de procedure in
Voordat u in de computer gaat
werken.
2. Verwijder de simkaart.
3. Verwijder de luidsprekers.
4. Verwijder de onderplaat.
5. Verwijder de
5G
WWAN-kaart.
6. Verwijder de batterij.
Over deze taak
De volgende afbeeldingen geven de locatie van de smartcardlezer aan en bieden een visuele weergave van de verwijderingsprocedure.

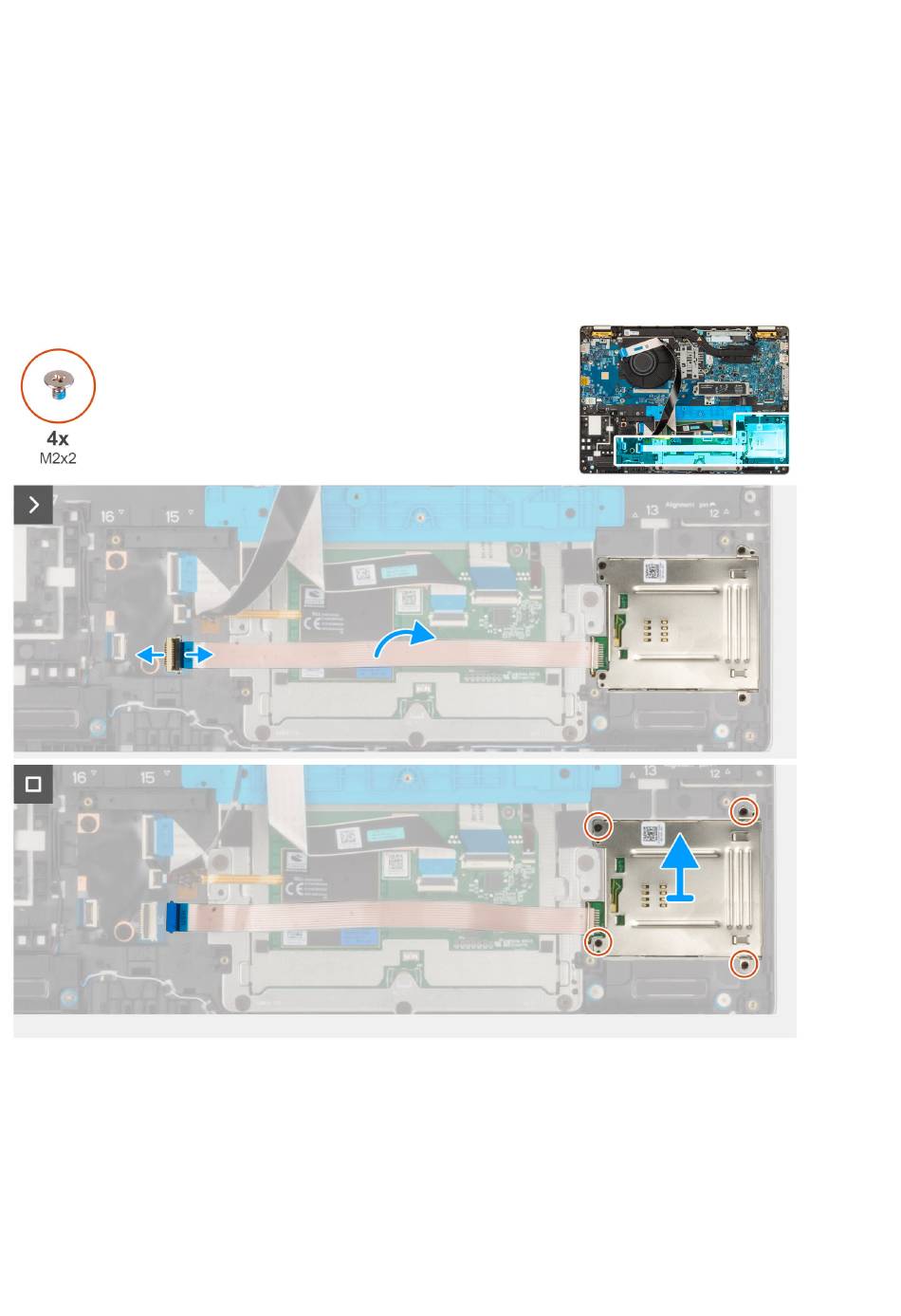

Afbeelding 42. De smartcardlezer verwijderen
Stappen
1. Til de vergrendeling op en koppel de kabel van de smartcardlezer los van de connector op de USH-kaart.
2. Verwijder de vier schroeven (M2x2) waarmee de smartcardlezer op de palmsteuneenheid is bevestigd.
3. Til de smartcardlezer samen met de bijbehorende kabel uit de palmsteuneenheid.
