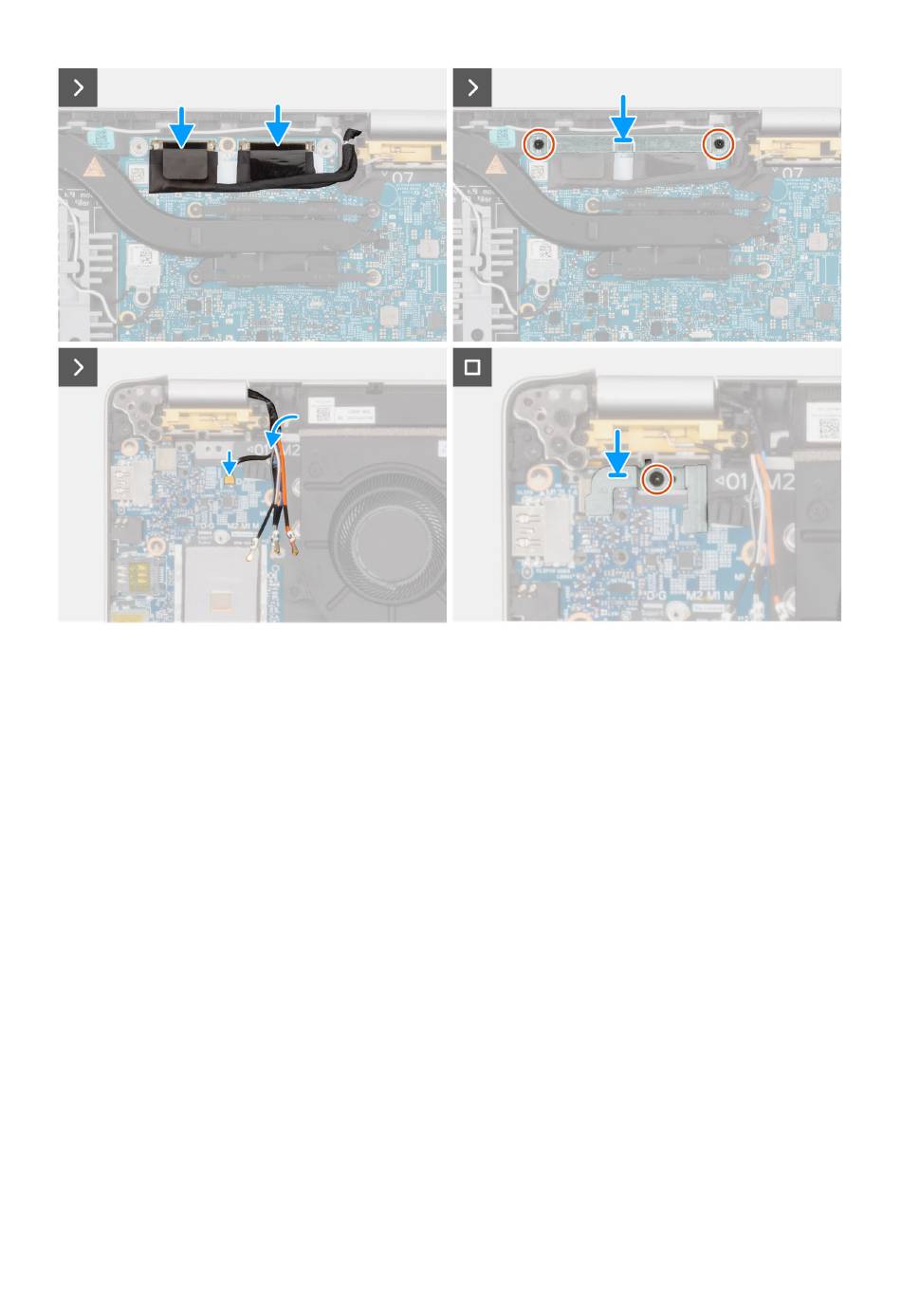

Afbeelding 23. De beeldschermeenheid installeren
Stappen
1. Plaats de polssteuneenheid op de rand van de tafel met de luidsprekers van de rand af gericht.
2. Lijn de schroefgaten in de palmsteuneenheid uit met de schroefgaten in de beeldschermscharnieren.
3. Plaats de zes schroeven (M2.5x5) terug waarmee de linker- en rechterbeeldschermscharnieren aan de palmsteuneenheid worden
bevestigd.
4. Sluit de kabel van de sensorkaart aan op de connector op de systeemkaart.
5. Bedek de kabel van de sensorkaart met het zwarte klepje in de buurt van de antennekabels.
6. Leid de antennekabels (waar van toepassing) door de geleiders op de systeemkaart.
7. Sluit de beeldschermkabel aan op de beeldschermkabelconnector (LCD1) op de systeemkaart.
8. Bevestig de beeldschermkabel met de tape op de systeemkaart.
9. Lijn de schroefgaten in de bracket van de beeldschermkabel uit met de schroefgaten op de systeemkaart.
10. Plaats de twee schroeven (M2x3) terug waarmee de beugel van de beeldschermkabel aan de systeemkaart wordt bevestigd.
Vervolgstappen
1. Installeer de
5G
WWAN-kaart, indien van toepassing.
2. Installeer de simkaart.
3. Installeer de onderplaat.
4. Volg de procedure in
Nadat u in de computer hebt
gewerkt.
