Toegang tot de elektrische voedingskabel en de watertoevoerleidingen

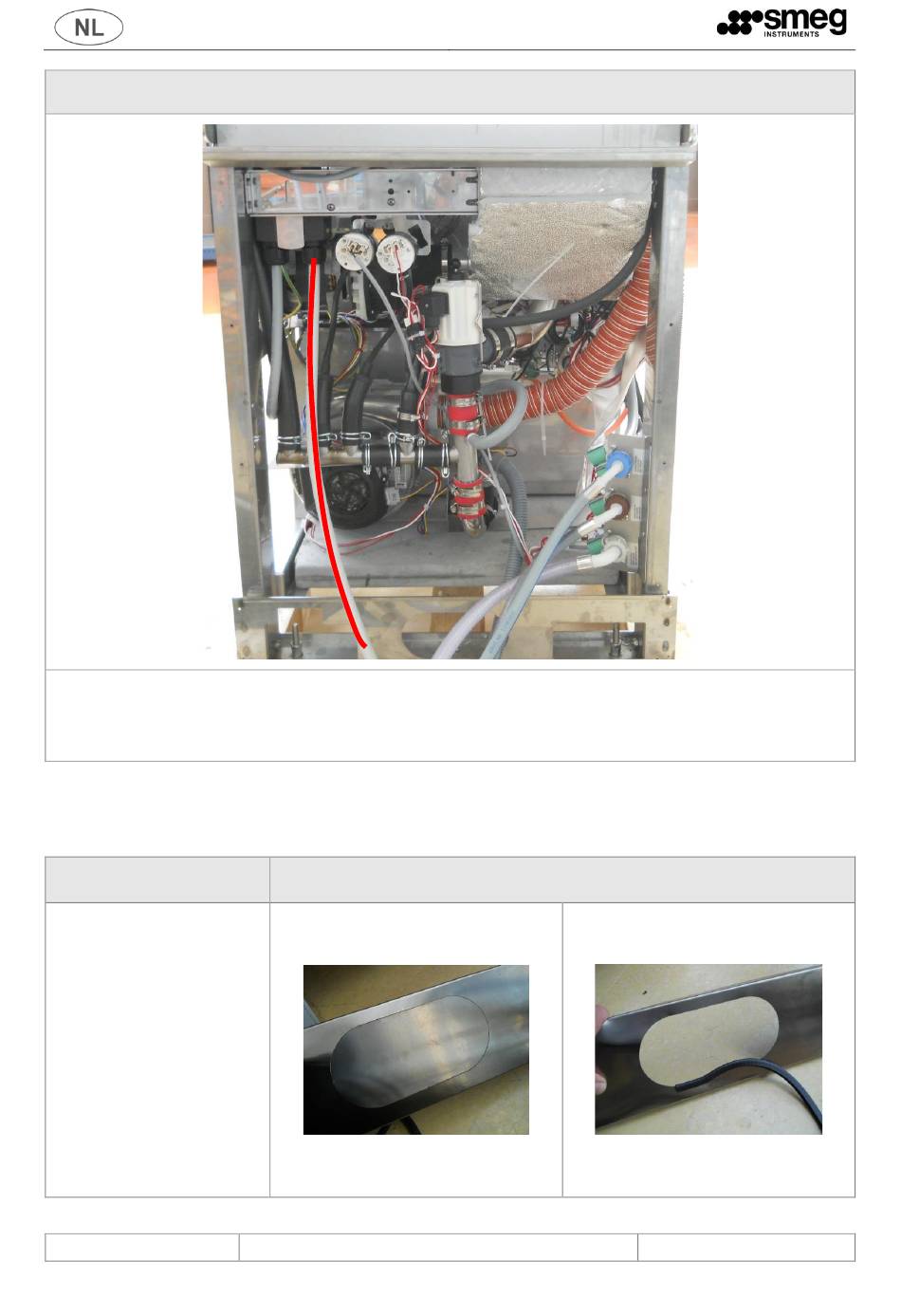

Achteraanzicht na verwijdering van het paneel: de elektrische kabel voor de aansluiting van het apparaat
op het lichtnet loopt langs de linkerkant naar beneden. Aan de rechterkant heeft u toegang tot de
aansluitingen voor de 3/4" magneetventielen met schroefdraad, met markering per type "koud water,
"warm water", "demiwater".
Hieronder volgt een beschrijving van de stappen en fundamentele elementen voor het correct plaatsen van
de kabel en de watertoevoerleidingen.
Beschrijving van de
hoofdstappen
Detail van de
voorgestanste afsluiting
aan de onderkant voor het
plaatsen van de
watertoevoerleidingen, de
afvoerleiding en de
elektrische kabel.
Zodra de voorstansing is
verwijderd: plaats de
rubberen bescherming
over de metalen rand om
de leidingen te
Gebruikershandleiding
