14.5 HYDRAULISCHE VOORZIENINGEN
Raadpleeg het installatieschema van het apparaat voor de afmetingen en posities van de vereiste
waterafvoeren en voor de technische vereisten – Doc. "VOORBEREIDING VAN DE SYSTEMEN".
Legenda van de gebruikte afkortingen voor de wateraansluitingen.
AFKORTING
TOEVOER/AFVOER
CW
HW
DW
D, FD
14.5.1 WATERVULLING
De machine is uitgerust met drie vulleidingen.
De leidingen zijn bestemd voor aansluiting op kranen met 3/4'' schroefdraadverbinding voor gas.
Gebruik het geleverde filter, "A" op de afbeelding, bij het aansluiten van het uiteinde van de vulslang.
TOEVOERAANSLUITINGEN
POSITIES VAN DE VULKRANEN: de vulkranen van het water moeten zich in de nabijheid van het apparaat
bevinden, op een voor de gebruiker makkelijk toegankelijke plek.
LET OP
Bij het bepalen van de positie van de kranen en leidingen moet er voor worden gezorgd dat bij
het verwijderen van de leidingen van de kranen voor onderhoudswerkzaamheden, er geen
water op het apparaat kan morsen.
Let op: om het risico van verstoppingen en beschadigingen te voorkomen moet u zich er, voordat u de
watertoevoer aansluit op een nieuwe of langdurig ongebruikte waterleiding, van verzekeren dat het water
helder is, zonder vervuilingen. Wanneer het systeem niet beschikt over de dubbele toevoer van warm/koud
water moeten de twee vulleidingen (koud en warm) met behulp van de meegeleverde "Y"-fitting met
elkaar worden verbonden (zie volgende afbeelding).
Gebruikershandleiding
TOEVOER
TOEVOER
slang gedemineraliseerd water onder druk – dw (demineralized
TOEVOER
AFVOER

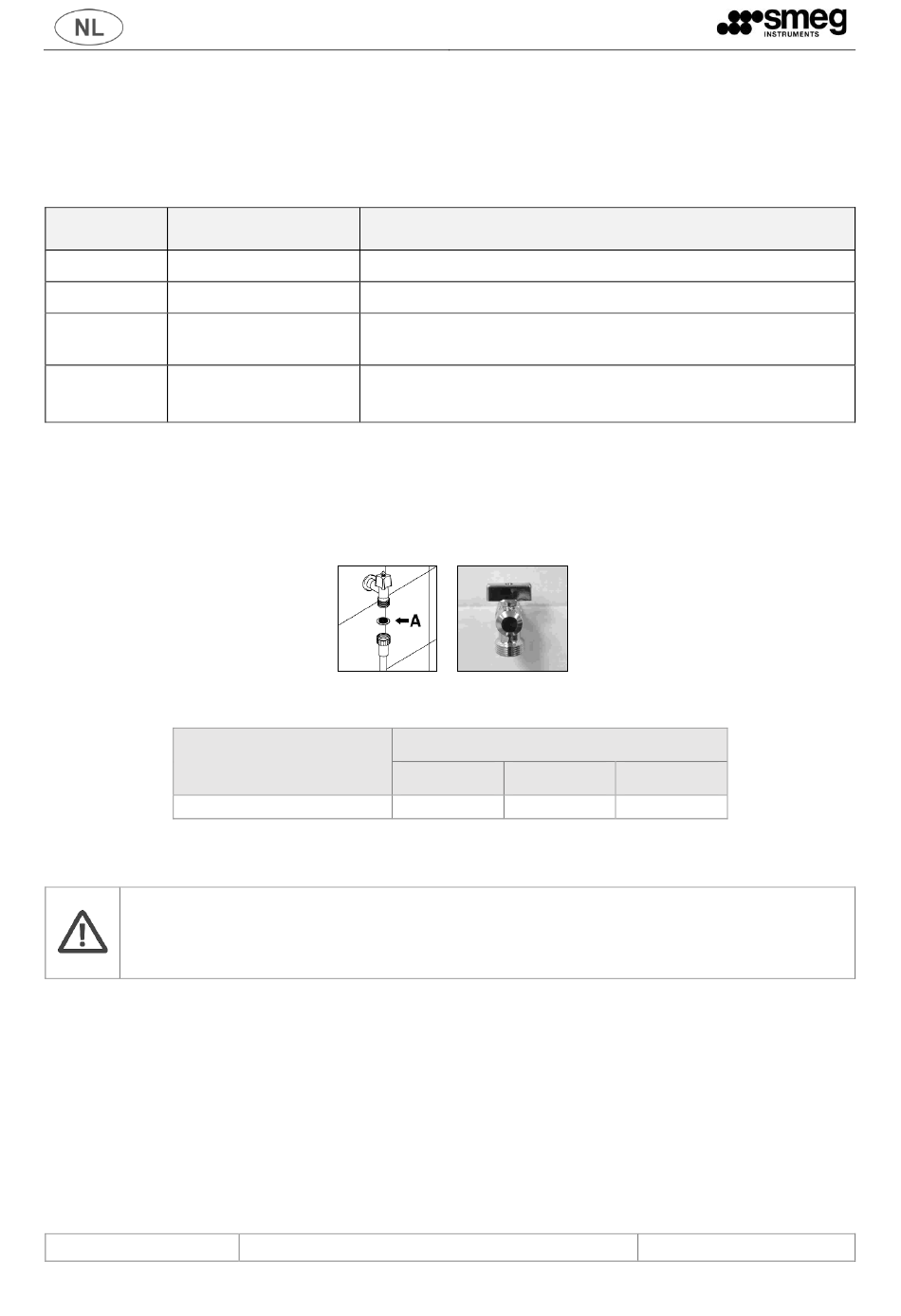

fig. 8 – Monteer tijdens het vastkoppelen van de vulslang de meegeleverde filters.
TOT. AANT.
3
WD6010 – WD7010 – WD7015
TYPE WATER
koudwaterslang – cw (cold water)
warmwaterslang – hw (hot water)
water)
afvoerleiding machine – D (drain)
[FD (floor drain) voor de vloerafvoeraansluiting]
TYPE AANSLUITING
CW
HW
1
1
DW
1
