A
• Prima di proseguire, accertarsi che lo sportello dello skimmer sia ben posizionato.
• Segnare con un pennarello la posizione delle viti di fissaggio sopra il liner.
• Posizionare il secondo giunto piano (5.1) e dopo il traversino (6) contro il liner, allineando i fori con i segni di posizionamento delle viti.
• Fissare il traversino (6) sopra il liner con 10 viti iniziando dalla parte inferiore. La pressione dei punti di fissaggio sopra il liner deve essere costante
(fissaggio a croce)
• All'inizio avvitare le viti solo un poco in modo da verificare il corretto incastro, successivamente avvitarle saldamente, dopo l'ordine indicato nel C.
• Fissare a pressione il coperchio di bellezza No 6.1, stando attenti a collocare i segni di livello nella posizione adeguata. (D)
• Avvolgere il connettore scanalato (11) dotato in precedenza di teflon nel corpo dell'ugello, dal lato esterno della vasca. (E)
• Tagliare il liner con un taglierino dall'interno dello skimmer.
• Adesso installare il filtro
D
136
All manuals and user guides at all-guides.com

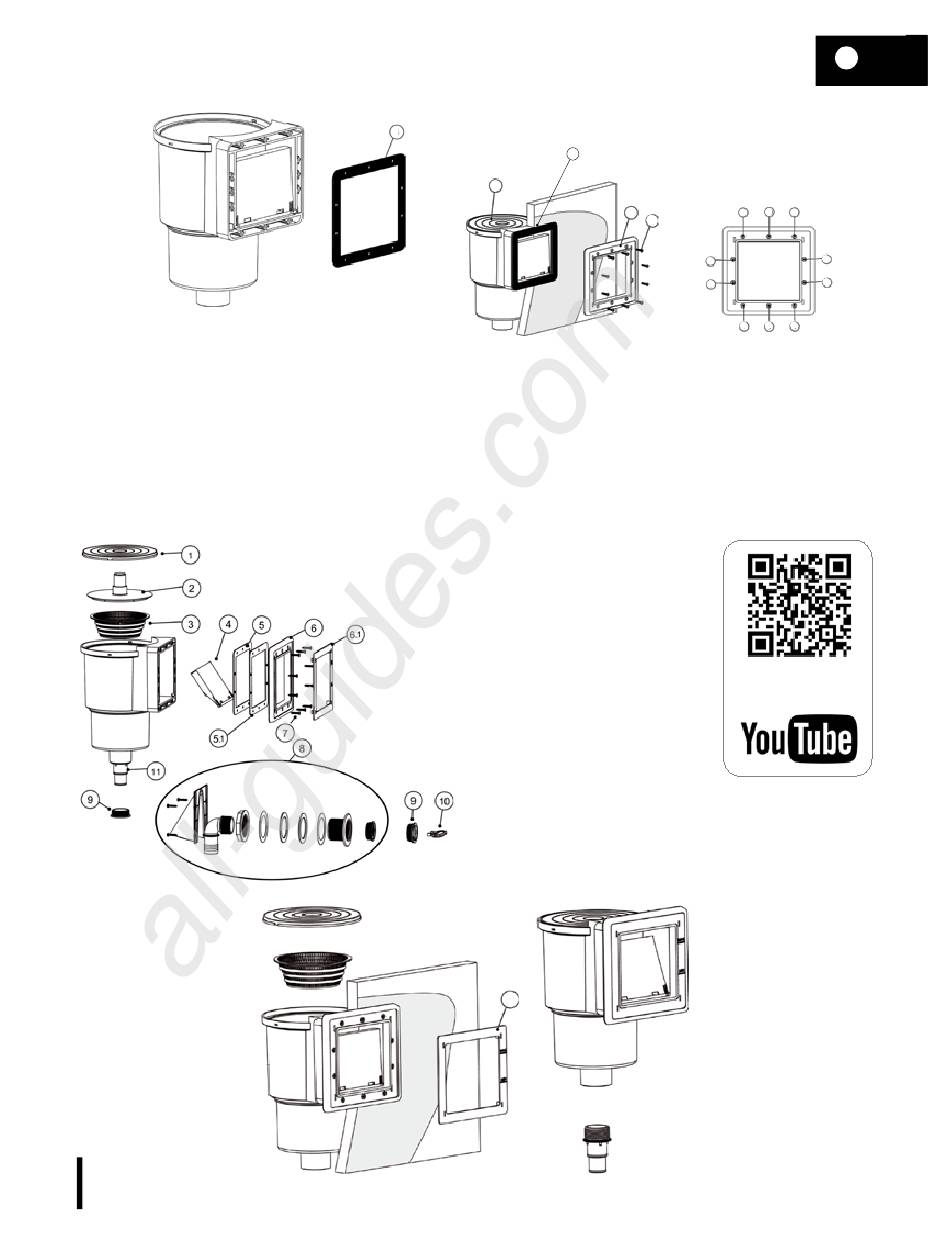

SKIMMER
5
B
1
1- Coperchio skimmer
2- Coperchio di aspirazione
3- Cestino
4- Insieme saracinesca
5- Giunta
6- Bocchettone 6.1- con coperchio di bellezza
7- Bustina viti (2 DIN 7981 4,2X16 and 10DIN 7983 4,8X25)
8- Bocchetta di immissione
9- Tappo invernale
10- Chiave
11- Adattatore della pompa
5.1
6
7
E
6.1
IT
C
8
10
9
7
6
5
4
2
1
3
Cerca il nostro canale
Youtube per supporto nel
montaggio.
