MONTAGEM DAS CORREIAS METÁLICAS
x1A
PV1185
PV1335
PG
PEU
TM69

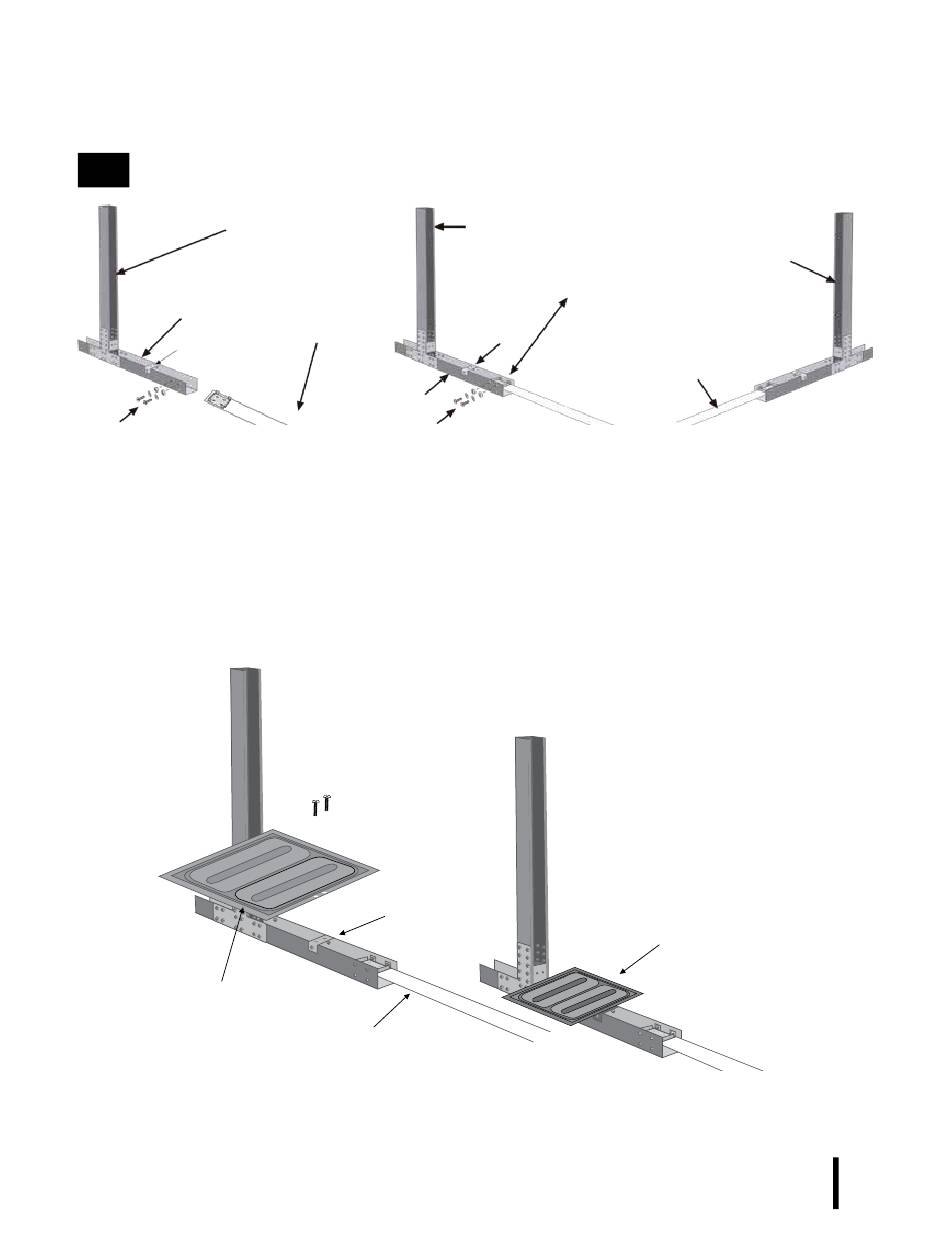

MONTAGEM DAS CORREIAS METÁLICAS (CN) NAS COLUNAS (C)
• Aparafuse a peça PEU com dois orifícios superiores no centro da peça PG.
• Aparafuse o extremo de cada correia (CN) nos dois orifícios superiores do extremo da PG com os quatro parafusos
TM6 e as duas porcas TM69, bem apertadas. Repita esta operação com todas as correias (CN) conforme o modelo da
piscina.
• Por último, aparafuse os outros extremos correspondentes ao PG da coluna C (PV1185).
AP
Coloque a mola AP de forma a coincidirem os seus dois orifícios com os dois da peça PEU.
All manuals and user guides at all-guides.com
NAS COLUNAS
PV1185
PV1335
CN
PG
TM69
TM640
x2
PG
CN
CN
PEU
PV1185
PV1335
CN
AP
