METALLICHE SULLE COLONNE
x1A
PV1185
PV1335
PG
PEU
TM69

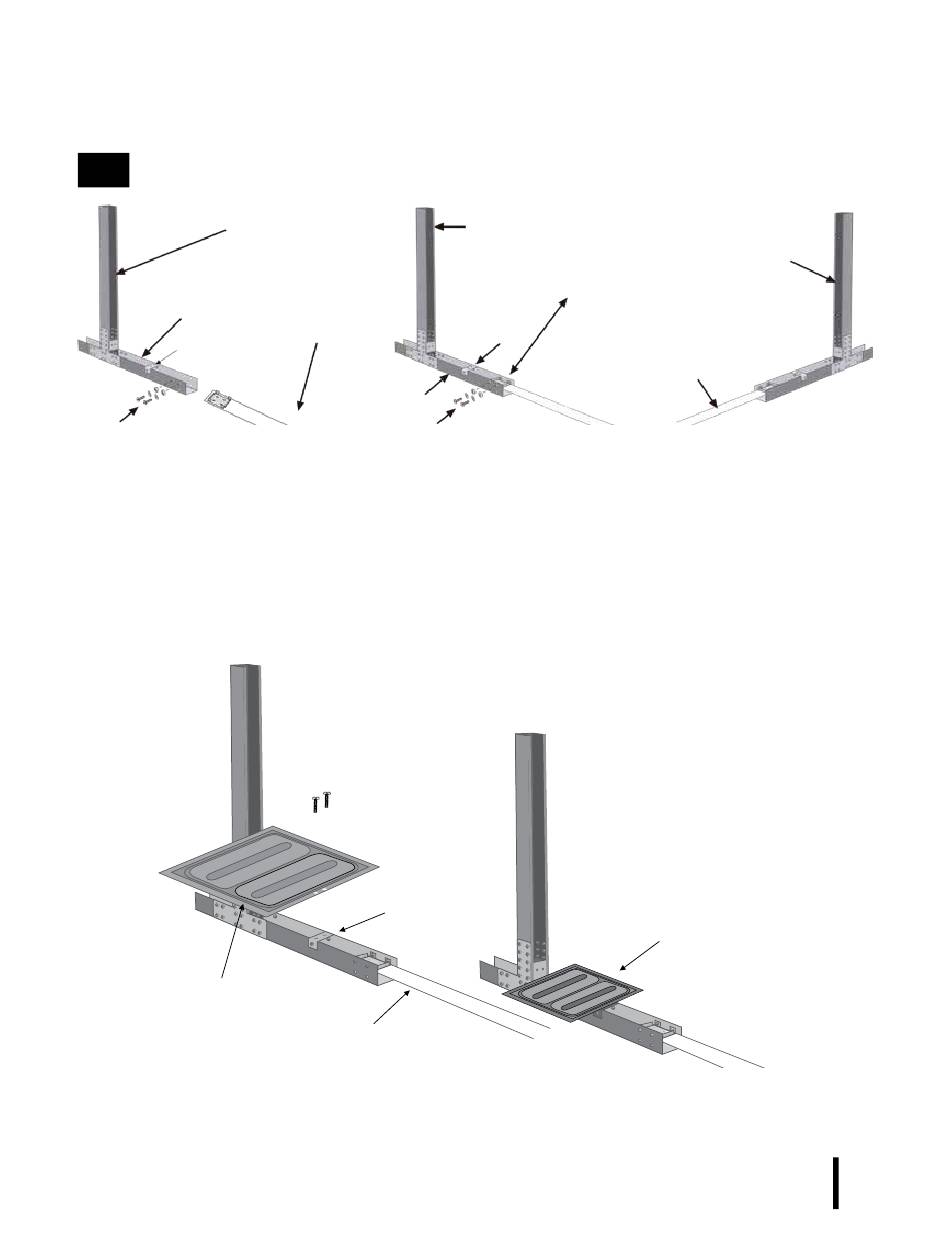

MONTAGGIO DELLE CINGHIE (CN) SULLE COLONNE (C)
• Avvitare i componenti PEU con due fori superiori al centro del componente PG.
• Avvitare l'estremità di ciascuna cinghia (CN) nei due fori superiori posti sull'estremità del PG con le quattro viti TM6
e i due dadi TM69 stringendo bene il tutto. Ripetere questa operazione con tutte le cinghie (CN) in base al modello
della piscina.
• Infine, avvitare le altre estremità corrispondenti al PG della colonna C (PV1185).
AP
Posizionare l'aletta AP in modo che i due fori posti su di essa coincidano con i due fori del componente PEU.
All manuals and user guides at all-guides.com
MONTAGGIO DELLE CINGHIE
CN
PG
TM69
TM640
x2
PG
CN
PV1185
PV1335
CN
PEU
PV1185
PV1335
CN
AP
