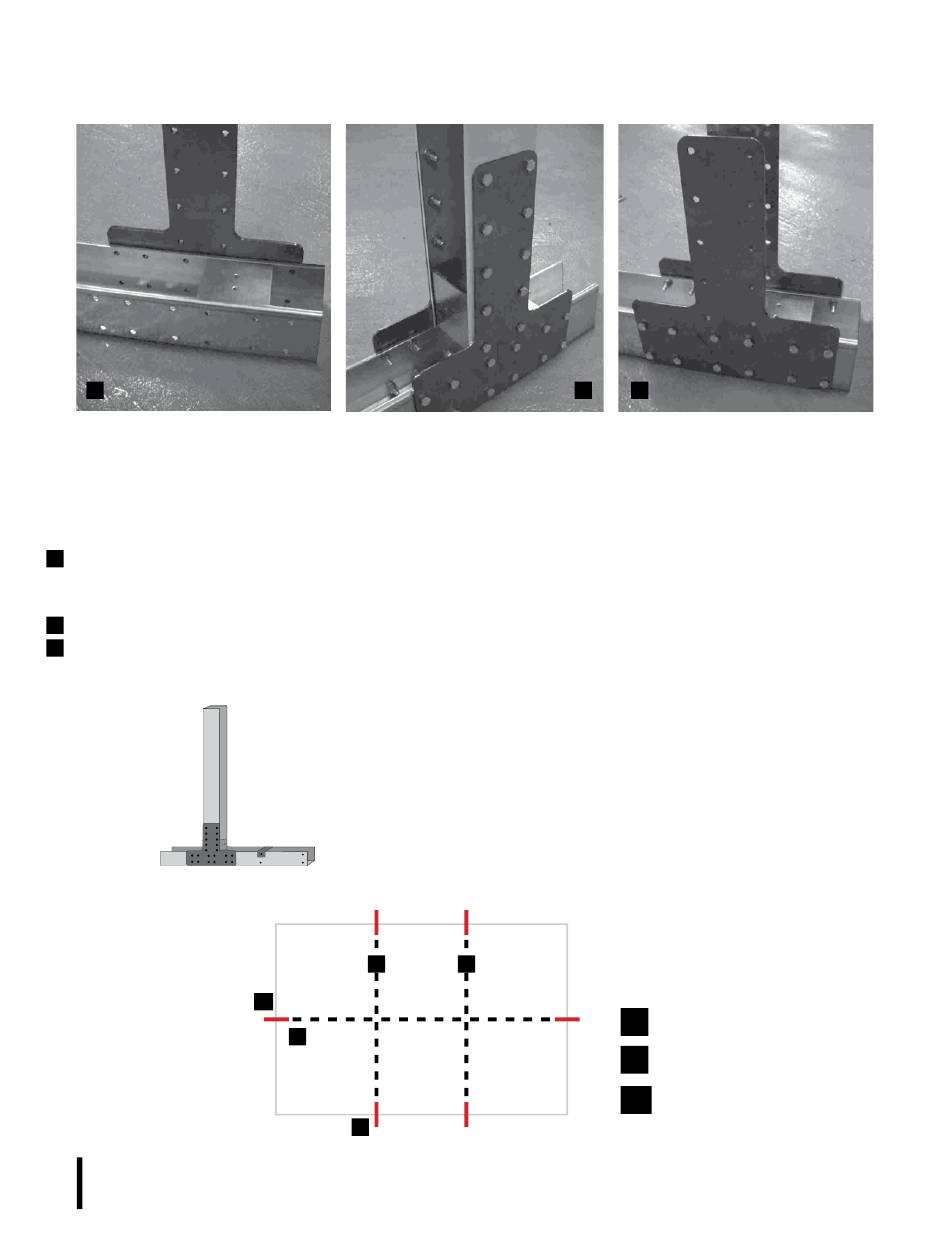

MONTAGGIO DELLE COLONNE
1
• Montare le sei colonne con i componenti 1PV1185 + 1 PG + 4 PEAO utilizzando le viti TV.
NOTA: I DADI DEVONO SEMPRE ESSERE POSIZIONATI NELLA PARTE INTERNA. L'INTERA PROCEDURA DEVE
ESSERE EFFETTUATA SU UN TERRENO STABILE E LIVELLATO PRIMA DI SCAVARE LE SCANALATURE. PER
MAGGIORE COMODITA' E' IMPORTANTE MONTARE I PEZZI IN UNO SPAZIO AMPIO E LIVELLATO.
1
• Posizionare il componente PEU2 in modo che i quattro fori aperti sui lati coincidano con la seconda e la terza linea
di fori del PG (vedi schema 1b) e che il lato con due fori sia posizionato nella parte superiore. Avvitare i TV dopo aver
posizionato i componenti PEAO.
• Avvitare due componenti PEAO su ciascun lato della traversa PG, utilizzando le viti TV e la chiave n°13.
2
• Posizionare l'altro componente PEU2 sulla parte inferiore di PV1185. Fissare la colonna PV1185 alla traversa PG
3
utilizzando le viti TV attraverso i PEAO.
