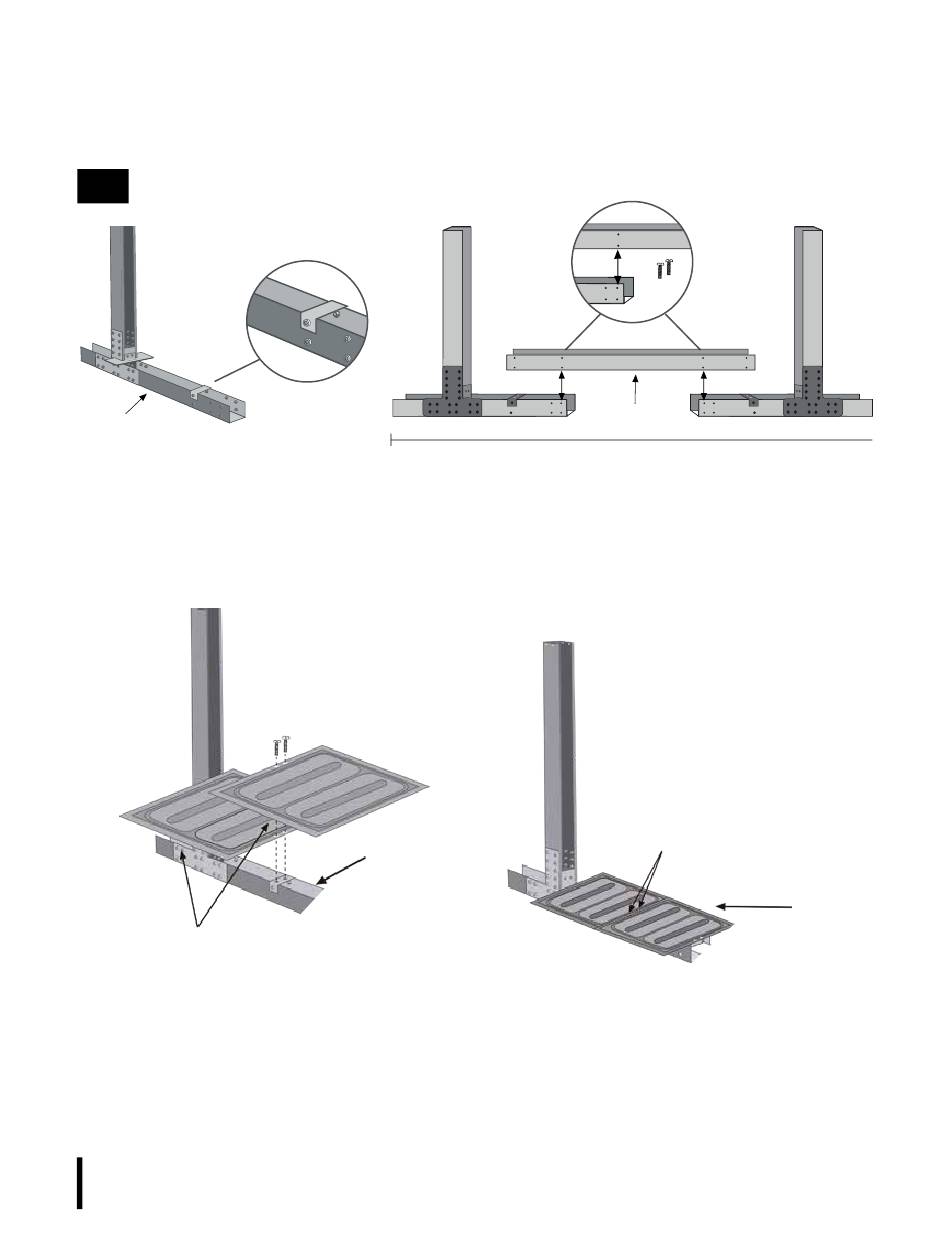

MONTAGE DES TRAVERSES
x2B
PG
• Prendre une traverse du type Pièce E et la fixer à la traverse PG et les vis TV.
NOTA : parmi les traverses PG, il y a seulement une traverse (Pièce E).
AP
Mettre l'Ailette AP en faisant coïncider ses 2 orifices avec les 2 orifices de la pièce PEU. (la plus proche de la pièce
PV1185) Puis placer l'autre Ailette. AP et les fixer avec 2 vis TM640. (Mettre les ailettes AP, après avoir introduit les
supports montés dand la fosse préparée auparavant).
64
All manuals and user guides at all-guides.com
ET DES COLONNES
TM640
x2
PG
CN
E
±2380
TM640
x2
AP x2
