SUR UN SOL EN BÉTON (L'OPTION B EST RECOMMANDÉE)
INSTALLATION DE LA PISCINE SUR UN SOL EN BÉTON
- Avant l'installation de la piscine, il faut exécuter un sol en béton armé d'au moins 150 Kg/m2 de 15 cm d'épaisseur. Le
sol devra être parfaitement plat et horizontal.
- Creusez légèrement une surface sous forme de rectangle, selon les mesures indiquées sur le tableau.
- Avant de verser le béton, vous devrez placer le système structurel parfaitement nivelé (colonnes et structure intérieure,
poutres).
- La distance entre le centre des colonnes est de 1400 mm.
- Après avoir placé la structure, vous pourrez placer dessus le treillis.
- Assurez-vous d'immobiliser correctement la structure pour qu'elle ne se déplace pas au moment de verser le béton.
Vous devez complètement cacher la base de la structure ( avec 2 cm de béton sur la base de la pièce PEAO ).
Importante: En cas de sol non stabilisé, la réalisation d´une dalle béton en remplacement du lit de sable est impérative.
Votre dalle devra être parfaitement talochée ou lissée car le moindre défaut peut être visible.
Dalle béton non incluse.
Dosée à 350 kg/m
(norme type C125 430)
3
Ref. 790096 L: 5284 x A: 3782 x AL: 0,17 m - 1,5 m3
de béton.
INSTALLATION SEMI A TOTALEMENT ENTERREE
Selon la nature du terrain, il est important de réaliser un drainage périphérique et d'y associer un puits de décompression. Ce puits est
creusé avant la construction de la piscine car il peut éviter également que les fouilles ne se remplissent d'eau durant les travaux. Il
doit être proche du bassin, plus profond de quelques centimètres du point le plus bas du bassin et monter jusqu'à la surface. Le puits
de décompression se pose du côté le plus humide. Il fait office de puisard dans le cas d'infiltration d'eau ou de sol argileux, sachant
que l'eau monte sensiblement plus vite à travers le tuyau qu'à travers le sol.
Terrain
Anti-racinaire
naturel
ou feutrine
Feutre
Hérisson
géotextile
de pierres
stabilisées
All manuals and user guides at all-guides.com
Nous vous recommandons de
faire appel à un professionnel
H
pour la réalisation de votre
dalle.

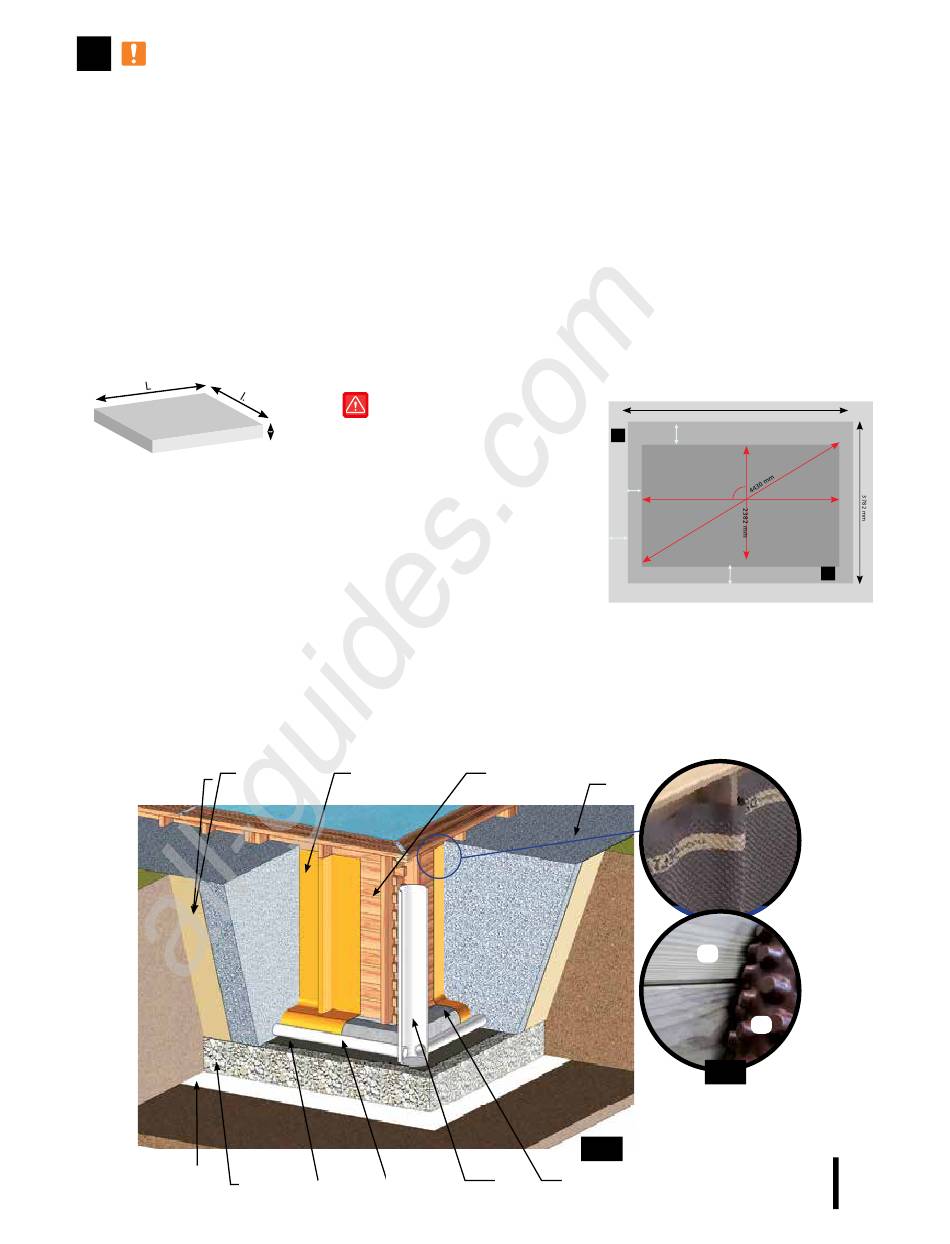

1- Zone périphérique
