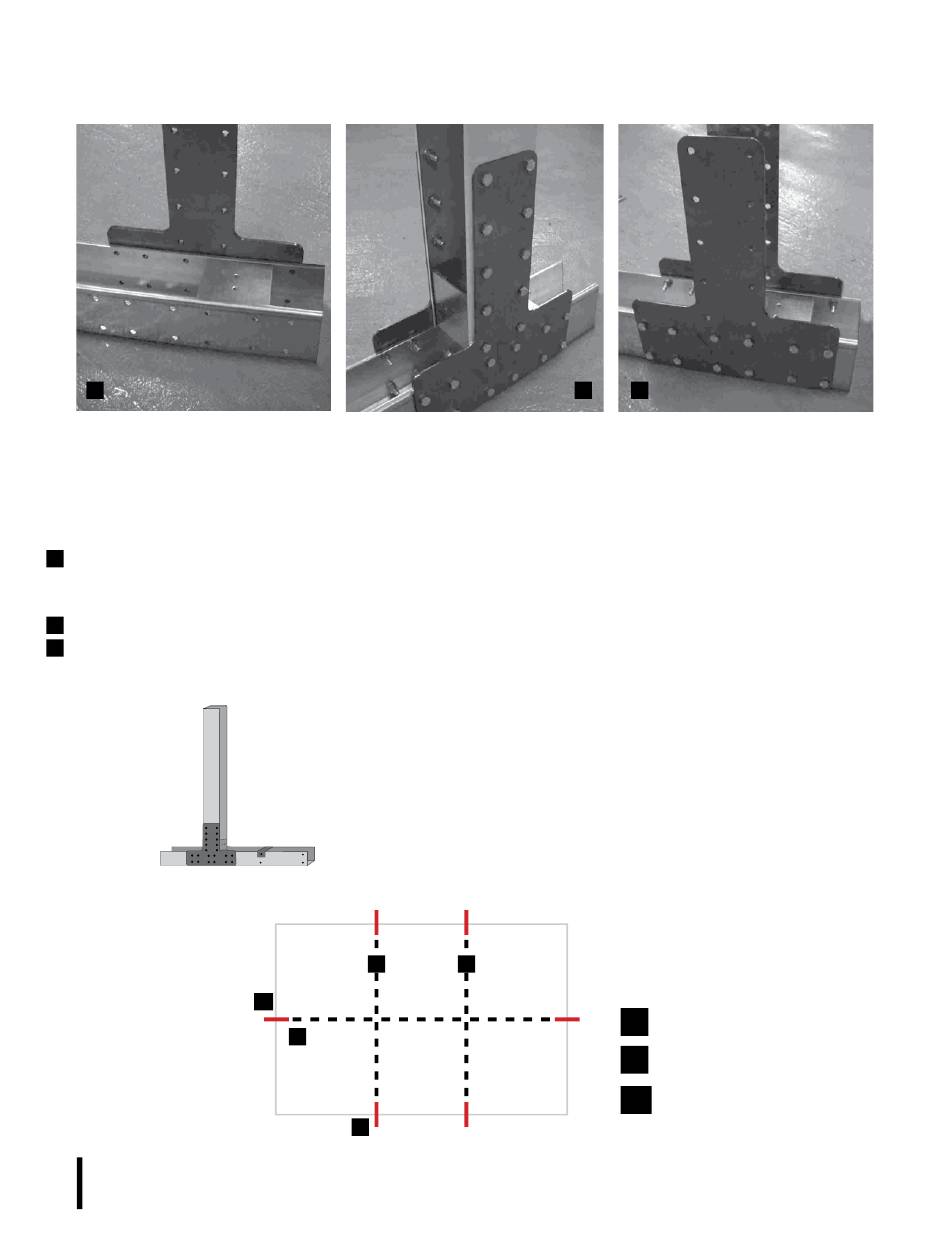

MONTAGE DES COLONNES
1
• Montez les 6 colonnes avec les pièces : 1PV1185 + 1 PG + 4PEAO à l'aide des vis TV.
NOTA : LES ÈCROUS DOIVENT TOUJOURS ÊTRE PLACES VERS LA PARTIE INTÈRIEURE. TOUT CECI DOIT SE
FAIRE SUR UN SOL FERME ET NIVELÉ AVANT DE CREUSER LES FOSSÉS. IL EST IMPORTANT DE FAIRE LE
MONTAGE DE CES PARTIES DANS UN ESPACE VASTE ET NIVELE POUR UNE PLUS GRANDE COMMODITE.
• Placer la pièce PEU2 de sorte que les quatre trous présents sur chacun des côtés coïncident avec la deuxième et la
1
troisième ligne de trous du PG (cf. schéma 1b) et que le côté ayant deux trous reste sur la partie supérieure. Visser les TV
une fois les pièces PEAO placées.
• Visser 2 pièces PEAO sur chaque côté de la traverse PG (à l'aide de vis TV et de la clé Nº13).
2
• Placer l'autre pièce PEU2 sur la partie inférieure du PV1185. Fixer la colonne PV1185 à la traverse PG à l'aide de vis TV
3
à travers les PEAO.
1x
62
All manuals and user guides at all-guides.com
=
1 PV1185 + 1 PG + 4 PEAO + 2 PEU2 + 1PEU
Z
B
CN
Z
483cm
A
C
2
3
Z
334cm
B
Z
C
CN
Fossés
Colonnes
Sabots
