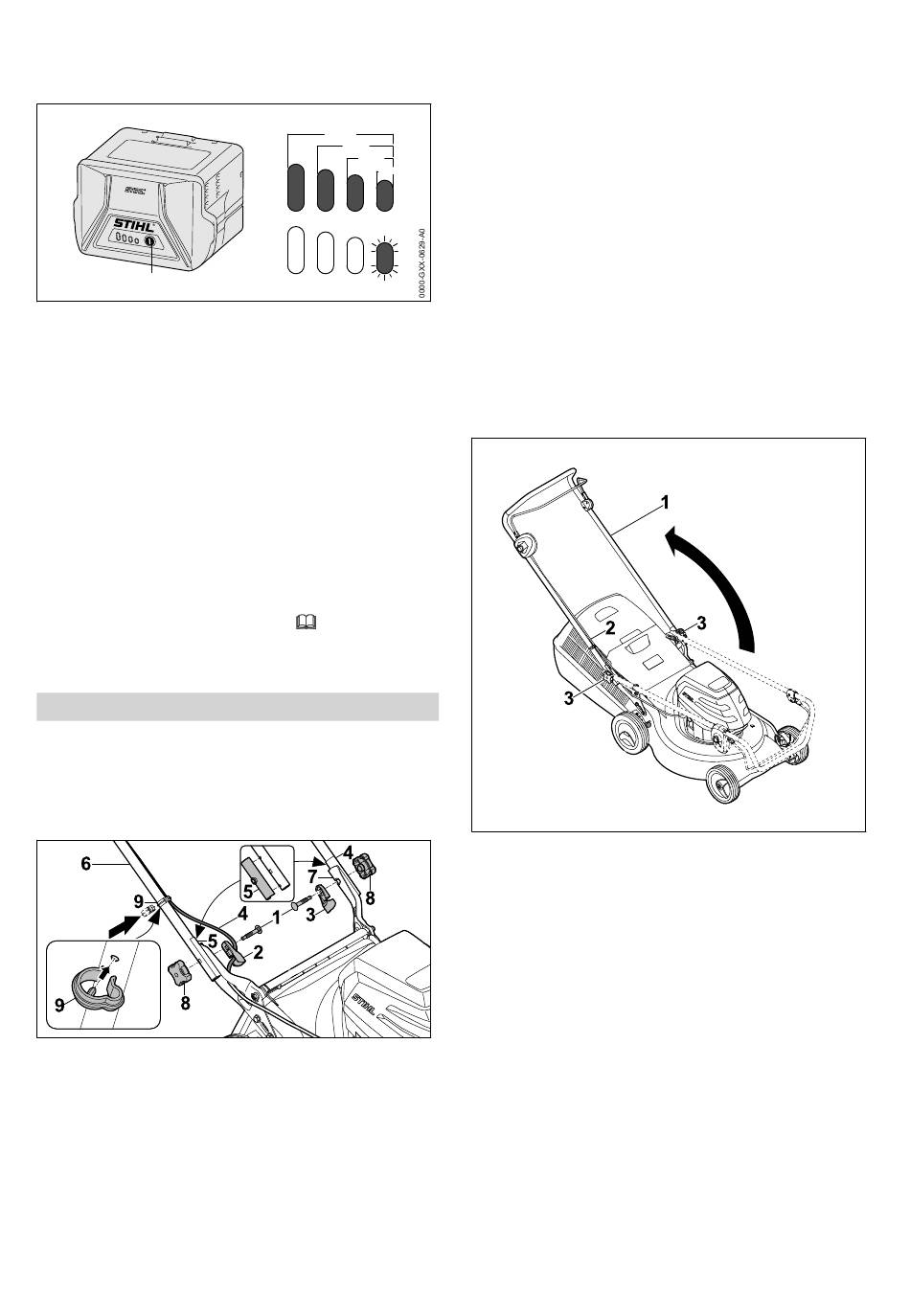

7 Assemblaggio del tosaerba
6.2
Visualizzazione dello stato di
carica
1
► Premere il pulsante (1).
I LED si con luce verde fissa per ca. 5 secondi
e indicano lo stato di carica.
► Se il LED destro verde lampeggia: Caricare la
batteria.
6.3
LED sulla batteria
I LED possono indicare lo stato di carica della
batteria o le anomalie. I LED si accendono o
lampeggiano in verde o in rosso.
Se i LED si accendono o lampeggiano in verde,
viene visualizzato lo stato di carica.
► Se i LED si accendono o lampeggiano in
rosso: eliminare le anomalie,
Nel tosaerba o nella batteria è presente un
guasto.
7
Assemblaggio del tosaerba
7.1
Montaggio del manubrio
► Spegnere il motore.
► Posizionare il tosaerba su una superficie
piana.
► Inserire le viti (1) attraverso la guida cavo (2) e
inserire l'isolamento del manubrio (3).
► Inserire il cavo (4) nella guida cavo (2).
► Verificare il corretto montaggio degli isola‐
menti del manubrio (5) su entrambi i lati.
► Tenere il manubrio (6) sui supporti (7) in modo
tale che i fori siano allineati.
► Inserire le viti (1) dall'interno verso l'esterno
attraverso gli alesaggi.
0478-131-9961-C
► Avvitare i dadi con impugnatura a stella (8) e
serrarli.
► Posare il cavo (4) nella fascetta fermacavo (9).
► Premere la fascetta fermacavo (9) sul manu‐
80-100%
brio (6) e farla innestare in modo che il perno
60-80%
di bloccaggio della fascetta fermacavo entri
40-60%
20-40%
nell'apertura sul lato inferiore del manubrio.
Il manubrio (6) non deve essere rismontato.
0-20%
7.2
7.2.1
► Spegnere il tosaerba, rimuovere la chiave di
sicurezza ed estrarre la batteria.
► Posizionare il tosaerba su una superficie
piana.
19.1.
► Aprire il manubrio (1) facendo attenzione che il
cavo (2) non si incastri.
► Serrare il dado con impugnatura a stella (3).
Il manubrio (1) è saldamente collegato al
tosaerba.
7.2.2
Per un trasporto e rimessaggio a ingombro
minimo è possibile chiudere il manubrio.
► Spegnere il tosaerba, rimuovere la chiave di
sicurezza ed estrarre la batteria.
► Posizionare il tosaerba su una superficie
piana.
Apertura e chiusura del manu‐
brio
Apertura manubrio
Chiusura del manubrio
italiano
71
