Instrucciones d e e nsamblaje
Recomendar m ontaje d e d os p ersonas.

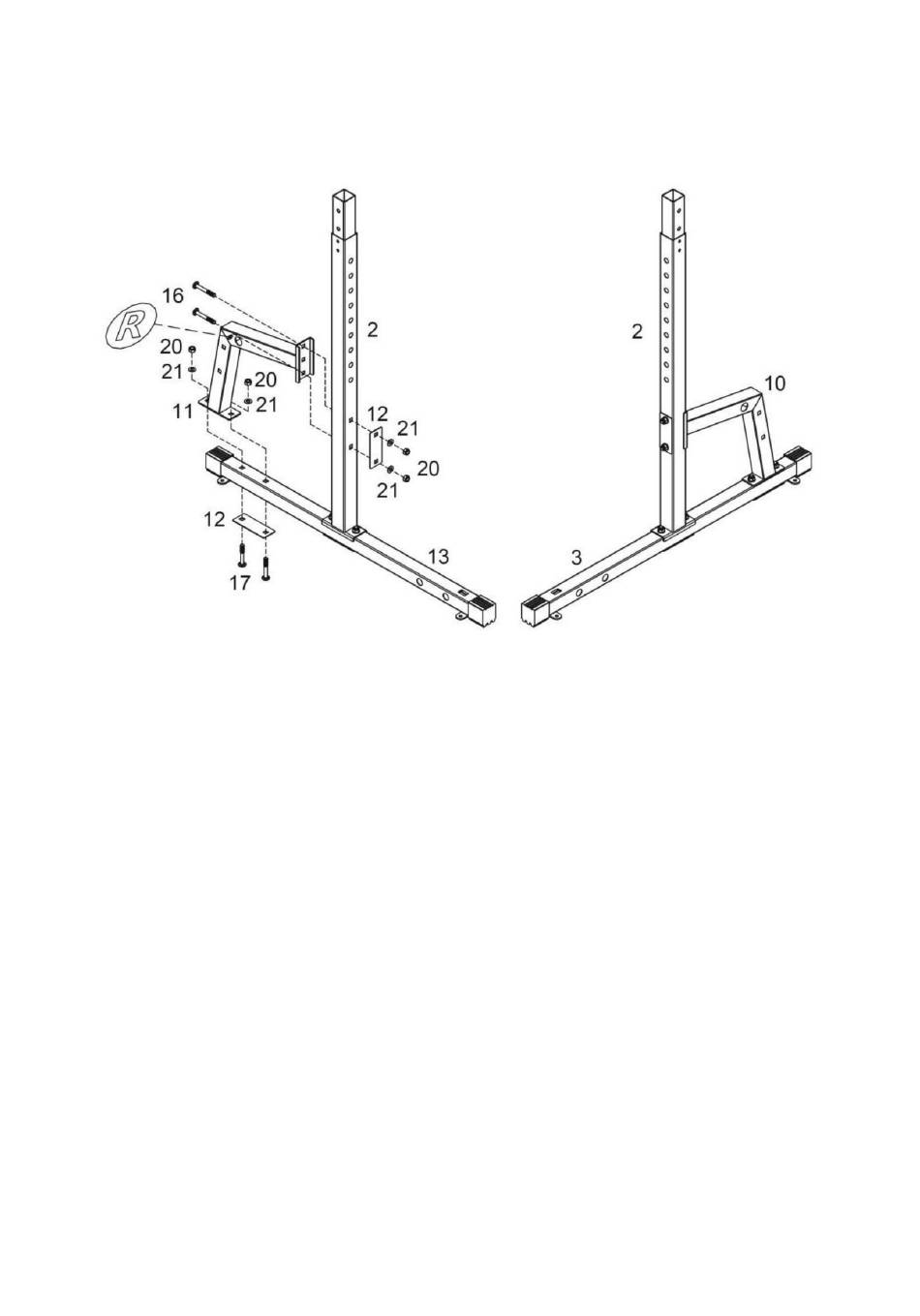

Paso 3
Conecte e l s oporte t rasero d erecho ( N.° 1 1) a l e stabilizador d erecho ( N.° 1 3) y
alinee l os o rificios c on 2 p ernos d e c uello M 10 x 6 5 m m ( N.° 1 7), s oporte ( N.° 1 2) y
2 a randelas d e Φ 10 m m ( N.° 2 1). y 2 t uercas d e a vión M 10 ( n.° 2 0) .
tuercas. L uego, f ije e l o tro e xtremo d el s oporte t rasero d erecho ( n.° 1 1) a l p oste
inferior d erecho ( n.° 2 ) y a linee l os o rificios c on 2 x M 10 x P ernos d e c arro d e 7 0
mm ( n.° 1 6), s oporte ( n.° 1 2), 2 a randelas d e Φ 10 m m ( n.° 2 1) y 2 t uercas
aeronáuticas M 10 ( n.° 2 0).
Apriete t odos l os p ernos y t uercas c uando t ermine d e e nsamblar e n e l P aso 8 .
N o a priete l as
