14.4
Optionele configuraties
14.4.1

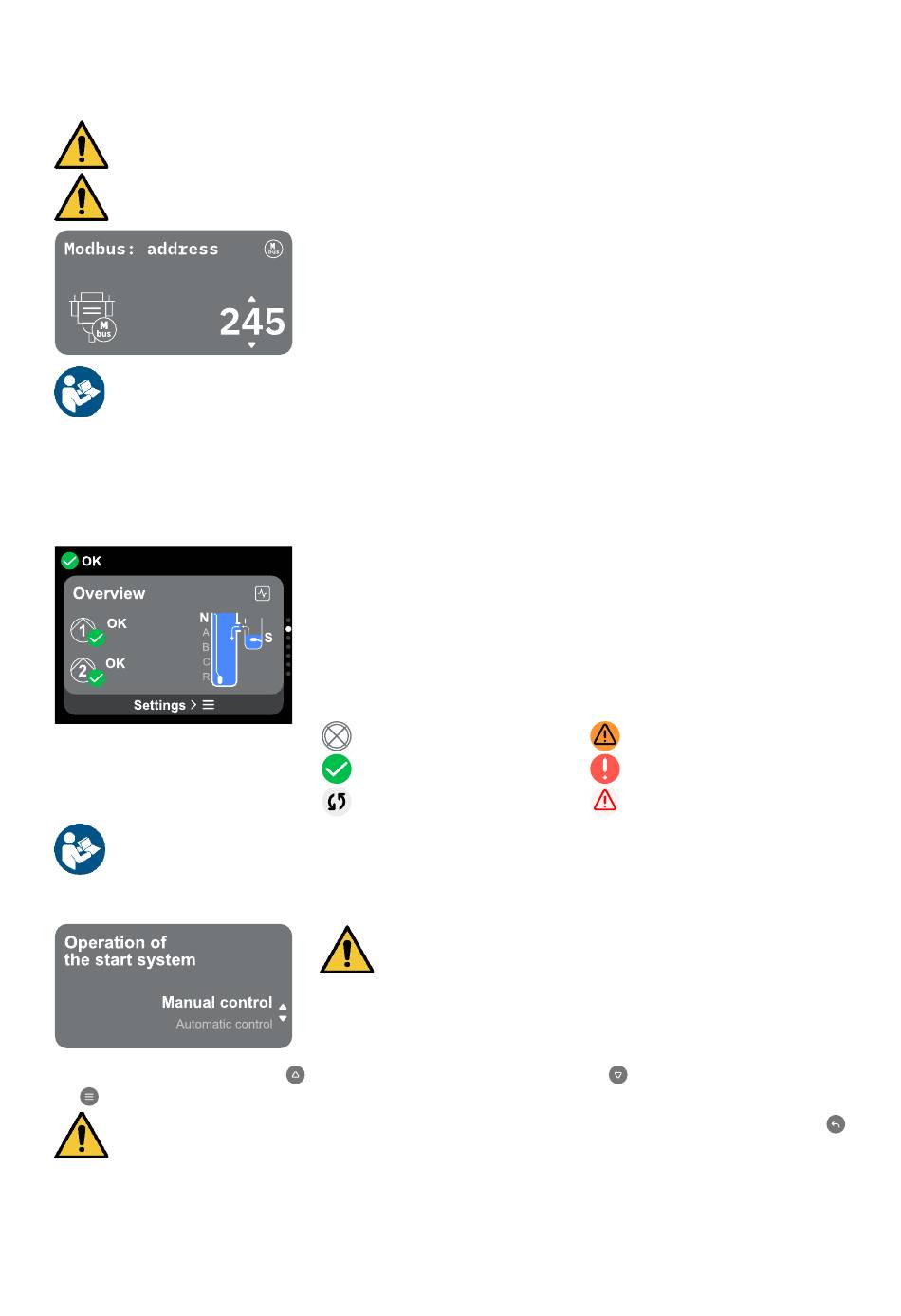

Configuratie communicatieprotocol
Op dit scherm kan het Modbus communicatieprotocol al of niet worden geactiveerd voor toepassing op het apparaat.
Dit deel is bestemd voor gebruikers die kennis hebben van Modbus-apparaten. De bediener dient basiskennis te
bezitten van dit protocol en van de technische specificaties.
Bovendien wordt ervan uitgegaan dat er al een Modbus RTU-netwerk aanwezig is met een "master"-apparaat.
De elektrische verbindingen en de ondersteunde parameters voor MODBUS RTU-communicatie zijn
beschreven in hoofdstuk 17 MODBUS COMMUNICATIEPROTOCOL.
14.4.2
Aanvullende instellingen
Met dit scherm kan het geluid van de alarmzoemer geactiveerd of gedeactiveerd worden die klinkt als waarschuwing bij eventuele
waarschuwings-/alarmverschijnselen die optreden in het systeem.
14.5
Hoofdmenu
De afbeelding geldt slechts als voorbeeld. Ze beschrijft geen effectieve conditie van het systeem.
14.5.1
Eerste installatie
Handmatige besturing: houd de toets
houd
ingedrukt om beide pompen te activeren.
Als het systeem eenmaal handmatig is getest, moet u terugkeren naar het vorige scherm door op de toets
te drukken en "Start zelfstandige werking" selecteren
Start zelfstandige werking: vanaf dit scherm kan worden aangegeven welke pompen in- of uitgeschakeld moeten worden, zodat het
systeem de activering ervan zelfstandig kan beheren.
NEDERLANDS
Het protocol moet in het apparaat worden geïmplementeerd op de ingang RS 485.
Het gebruik ervan is gebaseerd op controle op afstand van drainage- of
afvalwaterstations, via het netwerk.
Zodoende is het apparaat voorzien van Modbus-communicatie en naar behoren
verbonden met de pomp, en is het mogelijk om informatie en opdrachten omtrent de
status ervan te verzenden.
Overzicht van het display
Het scherm beschrijft:
-
aan de linkerkant het symbool van pomp 1 en de status ervan, en het symbool van
pomp 2 en de status ervan.
-
aan de rechterkant een grafische weergave van de conditie van het systeem en de
status ervan.
Statuspictogrammen
De volgende pictogrammen gelden zowel voor de pompen als voor het systeem
Geen status waargenomen
Apparaat gereed
Apparaat in werking
Alleen bij de eerste installatie verschijnt de pop-up "Werking van het
pompsysteem".
Activering van het systeem wordt toegestaan via "Handmatige besturing" of "Zelfstandige
werking". Zie de beschrijving van de functies verderop.
ingedrukt om pomp 1 te activeren, houd de toets
163
Waarschuwing
Alarm
Gevaar
ingedrukt om pomp 2 te activeren, of
