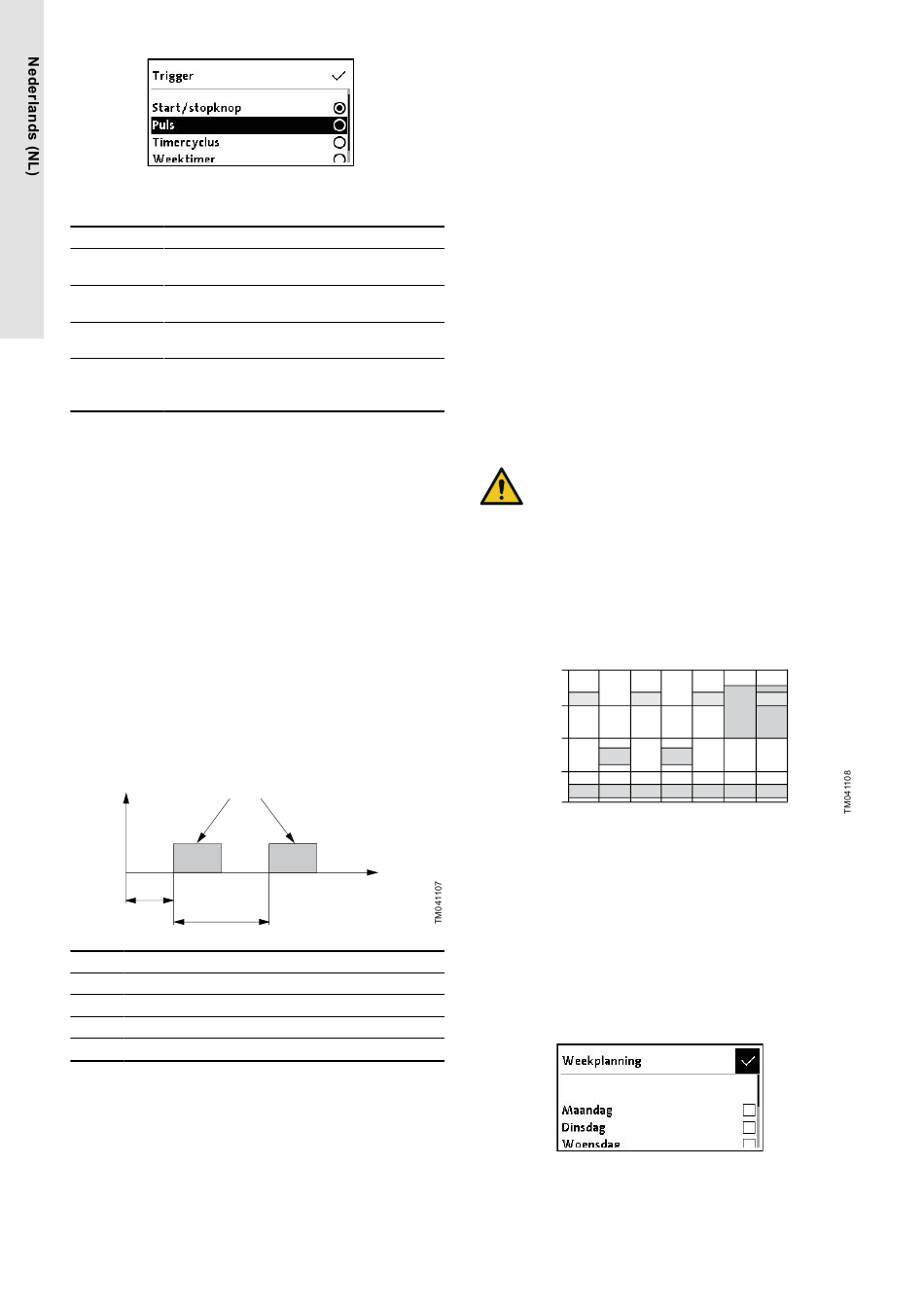

De Trigger kan worden ingesteld op Start/stopknop, Puls,
Timercyclus of Weektimer.
Trigger
Beschrijving
Start/
Een batch wordt gedoseerd telkens wanneer op
stopknop
Start/stopknop wordt gedrukt.
Een batch wordt gedoseerd met elke inkomende
Puls
puls.
De pomp doseert het ingestelde batchvolume in
Timercyclus
regelmatige cycli. Zie de paragraaf Timercyclus.
Er kunnen voor een week maximaal 16
Weektimer
doseerprocedures worden gedefinieerd. Zie de
paragraaf Weektimer.
Stel het Batchvolume en de Duur batch in door aan het klikwiel te
draaien en erop te drukken.
Als de Trigger is ingesteld op Start/stopknop of Puls, kan
Doorgaan na onderbr. worden geactiveerd of gedeactiveerd.
•
Als Doorgaan na onderbr. geactiveerd is, stopt de pomp
met doseren en gaat deze naar de bedrijfstoestand "Standby"
in het geval van een onderbreking (Alarm, Externe
vrijgave). Het resterende Batchvolume en de Duur batch
worden weergegeven. Als de onderbreking is opgelost, gaat de
pomp automatisch door met het doseren van het resterende
Batchvolume gedurende de resterende Duur batch.
•
Als Doorgaan na onderbr. niet is gedeactiveerd, stopt de
pomp met doseren en wordt de batch gereset in het geval
van een onderbreking. Het resterende Batchvolume wordt
weergegeven. Wanneer de onderbreking is opgelost, wacht
de pomp op de volgende trigger om opnieuw te worden
ingeschakeld voor een nieuwe batch.
7.10.5 Timercyclus
In de modus Timercyclus doseert de pomp het ingestelde
Batchvolume in regelmatige cycli. Een cyclus start na een
Inschakelvertraging. Voor het instelbereik van Batchvolume, zie
de paragraaf Batch.
V
t1
t2
t3
Pos.
Beschrijving
V
Batchvolume
t1
Duur batch
t2
Inschakelvertraging
t3
Cyclustijd
In het geval van een onderbreking als gevolg van Alarm
of Externe vrijgave, stopt de pomp met doseren en gaat
naar de bedrijfstoestand "Standby" terwijl de Timercyclus blijft
lopen. Het resterende Batchvolume en de Duur batch worden
weergegeven. Als de onderbreking is opgelost, gaat de pomp
automatisch door met doseren volgens de actuele positie op de
tijdlijn.
26
t1
In het geval van een stroomonderbreking start de pomp
automatisch een volledig nieuwe Timercyclus, die begint met een
Inschakelvertraging, zodra de stroomtoevoer is hersteld. Als de
pomp wordt gestopt, gaat de Timercyclus verloren. Een nieuwe
Timercyclus wordt gestart wanneer de pomp wordt gestart.
De volgende instellingen zijn vereist in het menu Instellingen >
Bedrijfsmodus > Batch > Timercyclus:
•
Batchvolume: de gedoseerde hoeveelheid in een batch.
•
Duur batch: de tijd waarin een batch wordt gedoseerd.
•
Cyclustijd: de tijd waarin een batch wordt gedoseerd plus de
pauzetijd.
•
Inschakelvertraging: de tijd voordat een batchcyclus wordt
gestart.
Stel het Batchvolume, de Duur batch, de Cyclustijd en de
Inschakelvertraging in door aan het klikwiel te draaien en erop
te drukken.
Gerelateerde informatie
7.10.4 Batch
7.10.6 Weektimer
WAARSCHUWING
Chemisch gevaar
Dood of ernstig persoonlijk letsel
‐
Het wijzigen van de tijd of datum kan leiden tot over-
of onderdosering en dus tot een verhoging of verlaging
van de concentratie.
‐
Vervang de batterij onmiddellijk wanneer de
waarschuwing RTC batterijspanning laag op het
display verschijnt. Als de batterij niet wordt vervangen,
kan dit leiden tot onder- of overdosering.
In deze bedrijfsmodus kunnen maximaal 16 doseerprocedures
worden gedefinieerd voor een week. Deze doseerprocedures
kunnen op regelmatige basis plaatsvinden op één of meerdere
weekdagen. Voor het instelbereik van Batchvolume, zie de
paragraaf Batch.
0:00
1
1
6:00
12:00
2
18:00
3
3
3
0:00
MO
TU
WE
Voorbeeld van een Weekplanning
De volgende instellingen zijn vereist in het menu Instellingen >
Bedrijfsmodus > Batch > Weektimer voor elke doseerprocedure:
•
Weekplanning
•
Starttijd
•
Batchvolume
•
Duur batch
•
Actief: Aan/Uit.
Stel een Weekplanning op door de Wekelijkse procedures in te
stellen.
1
1
4
4
2
3
3
3
3
TH
FR
SA
SU
